护坡专项施工方案

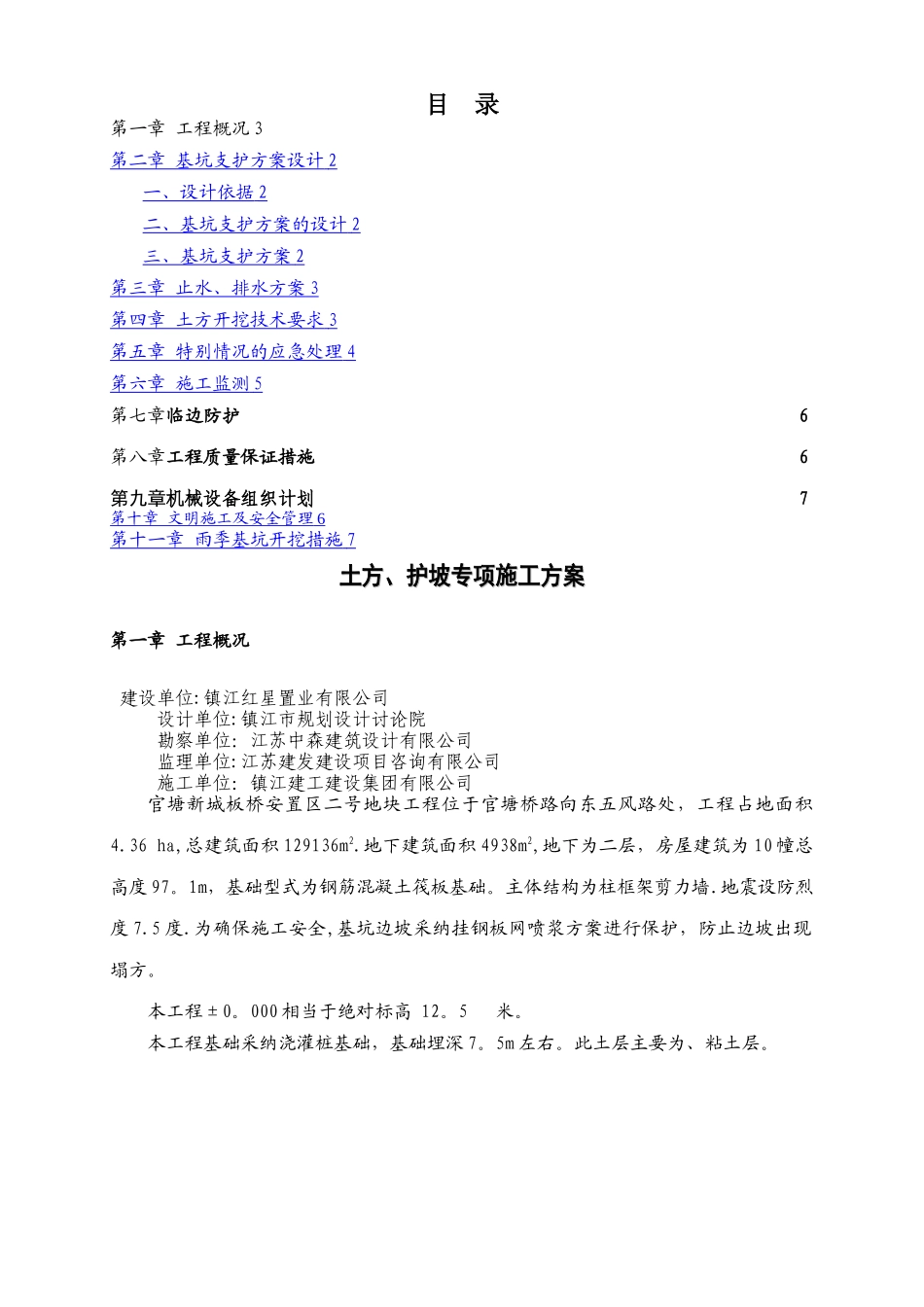

目 录第一章 工程概况 3第二章 基坑支护方案设计 2 一、设计依据 2 二、基坑支护方案的设计 2 三、基坑支护方案 2 第三章 止水、排水方案 3 第四章 土方开挖技术要求 3 第五章 特别情况的应急处理 4 第六章 施工监测 5 第七章临边防护 6第八章工程质量保证措施 6第九章机械设备组织计划 7第十章 文明施工及安全管理 6 第十一章 雨季基坑开挖措施 7 土方、护坡专项施工方案土方、护坡专项施工方案第一章 工程概况 建设单位:镇江红星置业有限公司 设计单位:镇江市规划设计讨论院 勘察单位：江苏中森建筑设计有限公司 监理单位:江苏建发建设项目咨询有限公司施工单位：镇江建工建设集团有限公司官塘新城板桥安置区二号地块工程位于官塘桥路向东五风路处，工程占地面积4.36 ha,总建筑面积 129136m2.地下建筑面积 4938m2,地下为二层，房屋建筑为 10 幢总高度 97。1m，基础型式为钢筋混凝土筏板基础。主体结构为柱框架剪力墙.地震设防烈度 7.5 度.为确保施工安全,基坑边坡采纳挂钢板网喷浆方案进行保护，防止边坡出现塌方。本工程±0。000 相当于绝对标高 12。5 米。本工程基础采纳浇灌桩基础，基础埋深 7。5m 左右。此土层主要为、粘土层。第二章 基坑支护方案设计一、设计依据1、本工程《岩土工程勘察报告》及设计图纸；2、《建筑基坑支护技术规程》(JGJ120-99) ；3、《建筑地基与基础设计法律规范》（GBJ7—89）.二、基坑支护方案的设计基坑支护本工程采纳挂网喷浆施工方案.1、根据本工程的特点基坑埋深在—7。5m左右，土方开挖时基坑采纳1:1 的放坡，坡面采纳钢筋插筋 20mm﹫1000*1000mm、L=3000mm，挂钢板网(1)并喷射砼,其喷射压力为0。3～0.5mPa(砼标号为C20，细石砼配比为1：2:2)，厚为60—80 mm,细石不大于15 mm.（1）坡顶钉 Ф16＠2000,长度 1m.钢钉采纳锤击式击入坡顶土中，Ф16 钢钉一端加工呈锥状，便于击入土中。以便增加钢板网的稳定性.(2）钢板网铺设钢板网采纳人工顺坡面铺制，上用一根 1Ø16 钢筋加固联接，将钢板网片固定，用 30cm 长＠500 钢筋击入土中，固定钢板网与受喷面的间隙,间隙为 3cm，在喷射砼时钢板网不可晃动.（3）排水管在喷射混凝土坡面层设置直径为 Ф50mm 的 PVC 排水管泄水孔，安装间距为 2000mm＊2000mm,先用钻机成孔，泄水孔埋设的端头用棉纱或废纸塞堵后安装入孔内，入土长度500mm，结构面外露 50mm，埋设角度 5-8 度，然后注浆固定....
