拌合站临时用电施工组织设计

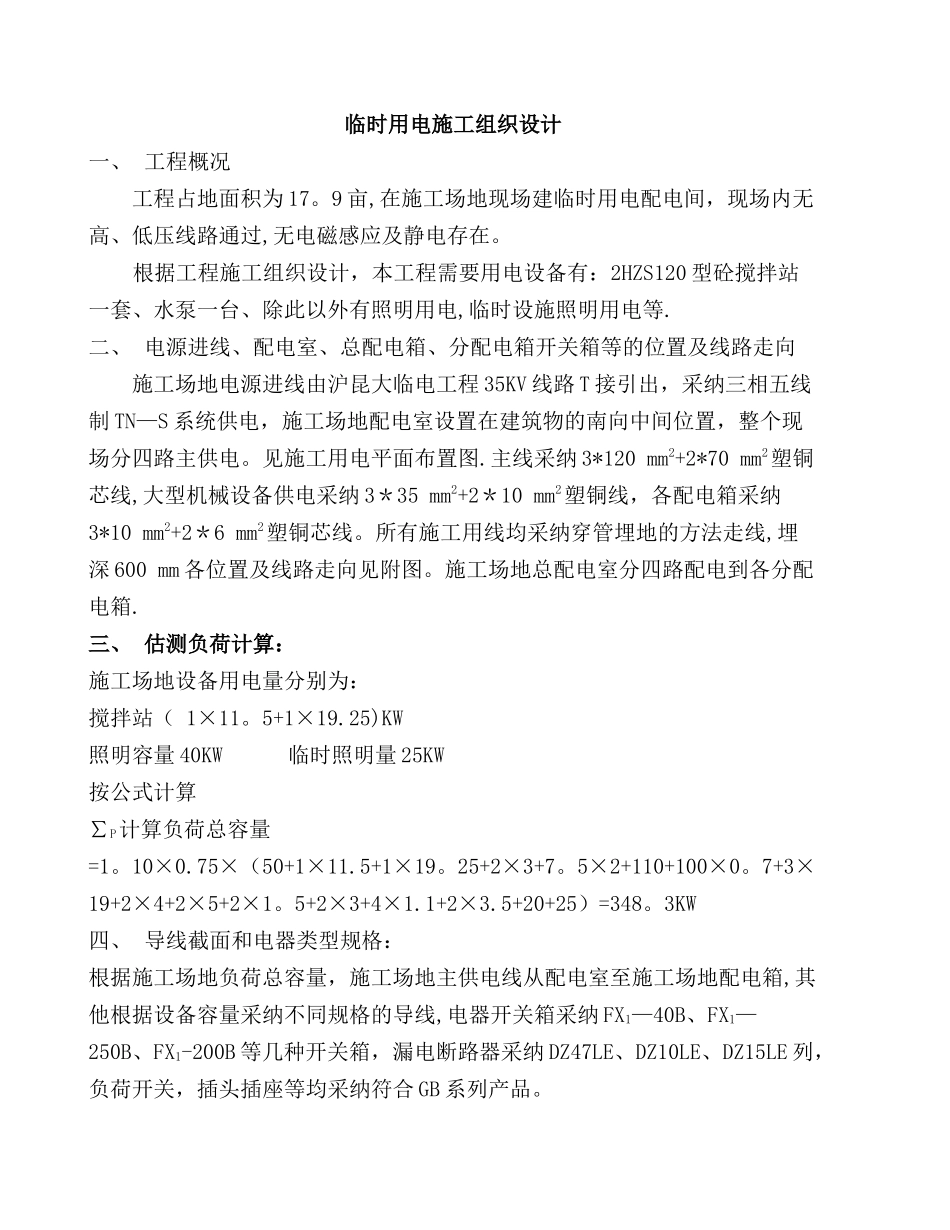

拌合站临时用电施工组织设计_第1页
1/5

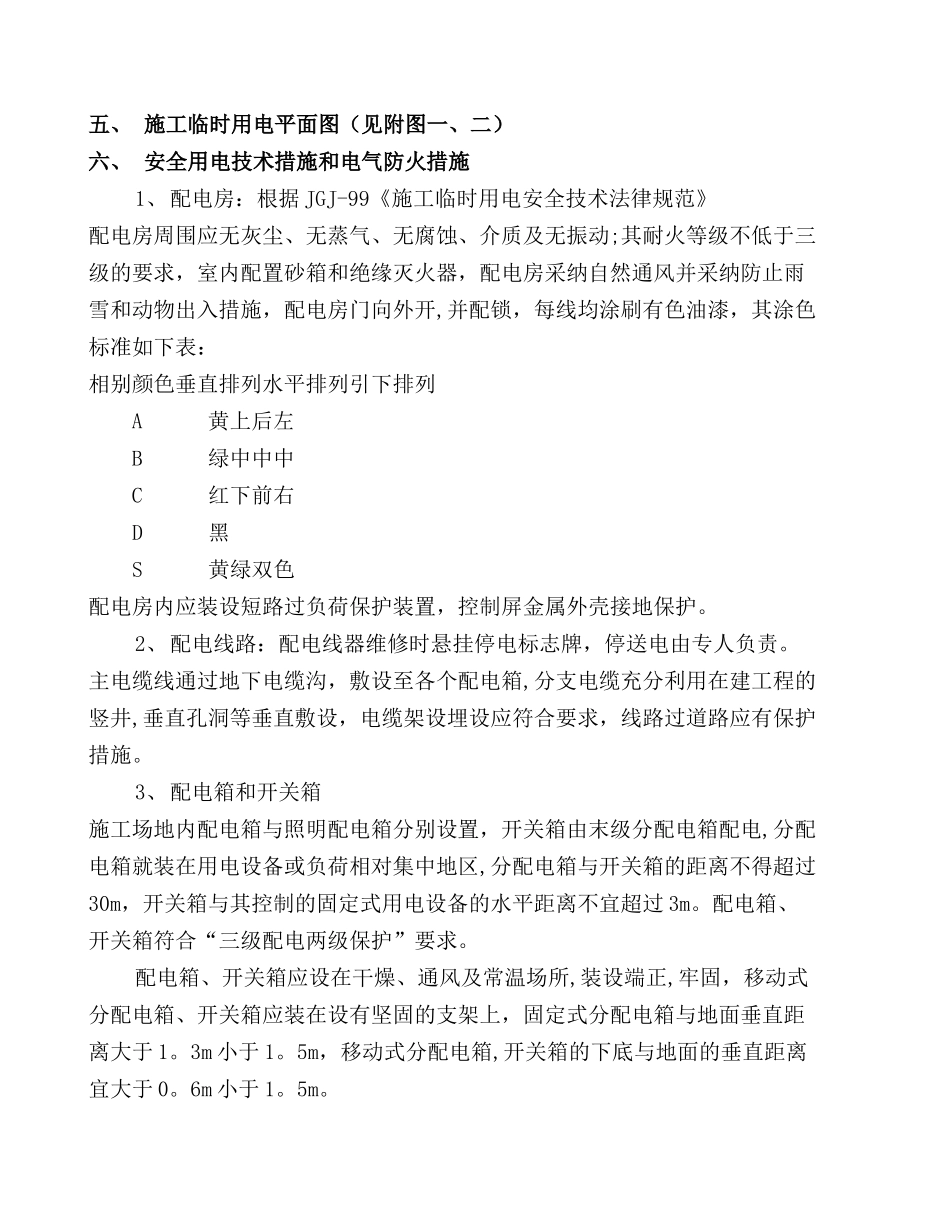

拌合站临时用电施工组织设计_第2页
2/5

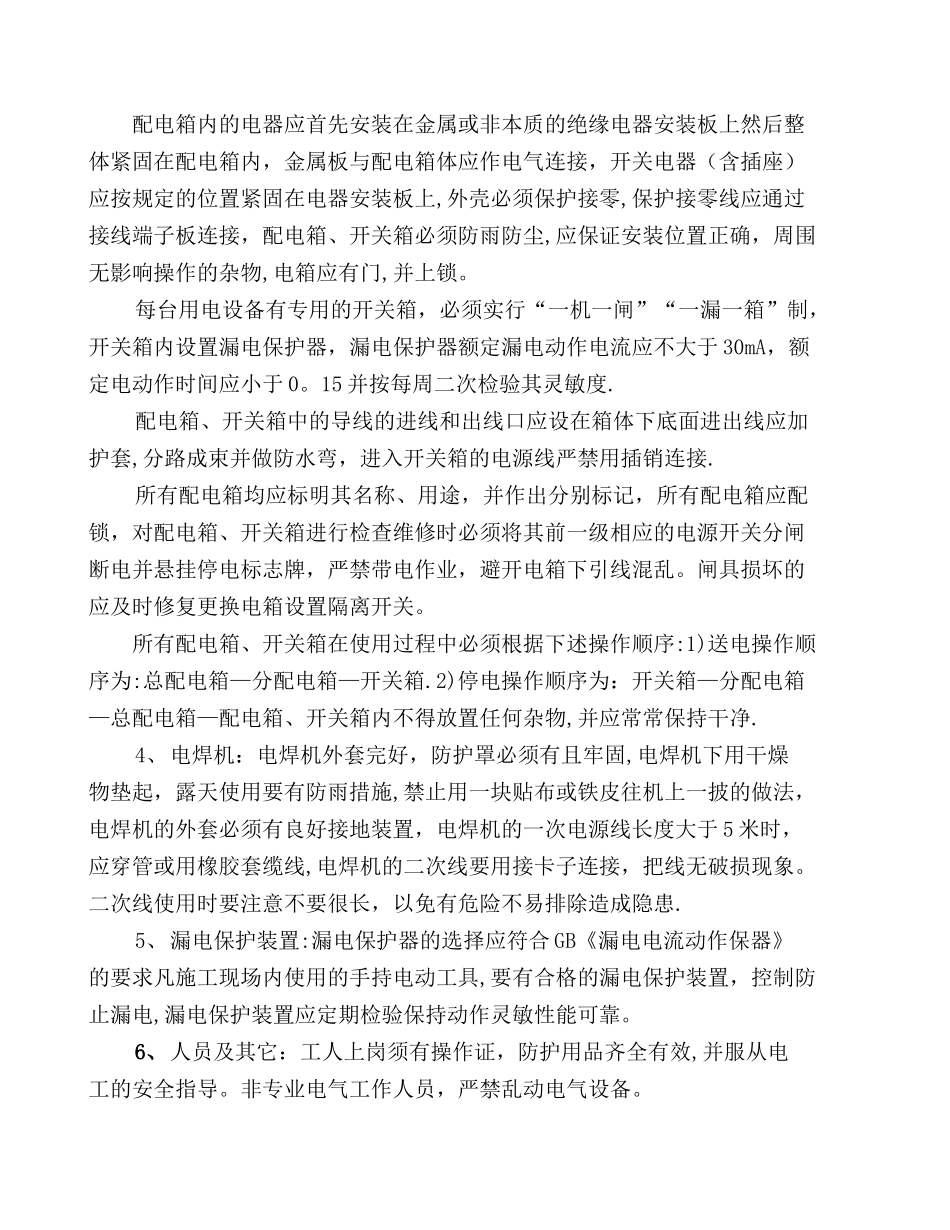

拌合站临时用电施工组织设计_第3页
3/5
临时用电施工组织设计一、 工程概况工程占地面积为 17。9 亩,在施工场地现场建临时用电配电间,现场内无高、低压线路通过,无电磁感应及静电存在。根据工程施工组织设计,本工程需要用电设备有:2HZS120 型砼搅拌站一套、水泵一台、除此以外有照明用电,临时设施照明用电等.二、 电源进线、配电室、总配电箱、分配电箱开关箱等的位置及线路走向施工场地电源进线由沪昆大临电工程 35KV 线路 T 接引出,采纳三相五线制 TN—S 系统供电,施工场地配电室设置在建筑物的南向中间位置,整个现场分四路主供电。见施工用电平面布置图.主线采纳 3*120 mm2+2*70 mm2塑铜芯线,大型机械设备供电采纳 3*35 mm2+2*10 mm2塑铜线,各配电箱采纳3*10 mm2+2*6 mm2塑铜芯线。所有施工用线均采纳穿管埋地的方法走线,埋深 600 mm 各位置及线路走向见附图。施工场地总配电室分四路配电到各分配电箱.三、 估测负荷计算:施工场地设备用电量分别为:搅拌站( 1×11。5+1×19.25)KW照明容量 40KW 临时照明量 25KW按公式计算∑P计算负荷总容量=1。10×0.75×(50+1×11.5+1×19。25+2×3+7。5×2+110+100×0。7+3×19+2×4+2×5+2×1。5+2×3+4×1.1+2×3.5+20+25)=348。3KW四、 导线截面和电器类型规格:根据施工场地负荷总容量,施工场地主供电线从配电室至施工场地配电箱,其他根据设备容量采纳不同规格的导线,电器开关箱采纳 FX1—40B、FX1—250B、FX1-200B 等几种开关箱,漏电断路器采纳 DZ47LE、DZ10LE、DZ15LE 列,负荷开关,插头插座等均采纳符合 GB 系列产品。五、 施工临时用电平面图(见附图一、二)六、 安全用电技术措施和电气防火措施1、配电房:根据 JGJ-99《施工临时用电安全技术法律规范》配电房周围应无灰尘、无蒸气、无腐蚀、介质及无振动;其耐火等级不低于三级的要求,室内配置砂箱和绝缘灭火器,配电房采纳自然通风并采纳防止雨雪和动物出入措施,配电房门向外开,并配锁,每线均涂刷有色油漆,其涂色标准如下表:相别颜色垂直排列水平排列引下排列 A 黄上后左 B 绿中中中 C 红下前右D 黑S 黄绿双色配电房内应装设短路过负荷保护装置,控制屏金属外壳接地保护。2、配电线路:配电线器维修时悬挂停电标志牌,停送电由专人负责。主电缆线通过地下电缆沟,敷设至各个配电箱,分支电缆充分利用在建工程的竖井,垂直孔洞等垂直敷设,电缆架设埋设应符合要求,线路过道路应有保护措施。3、配电箱和开关箱施工场地...
