按11G101-1图集--钢筋工程量计算

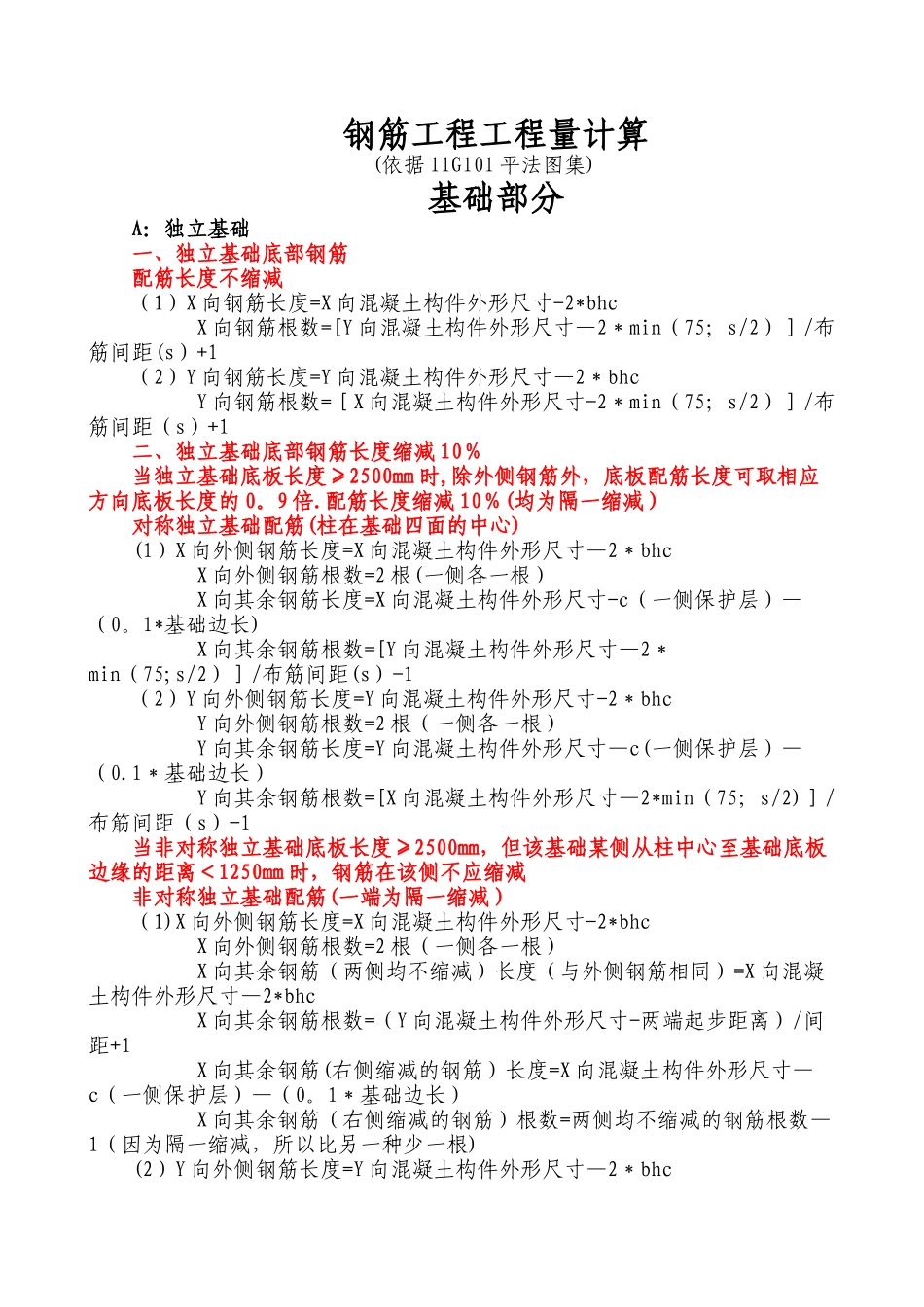

按11G101-1图集--钢筋工程量计算_第1页
1/21

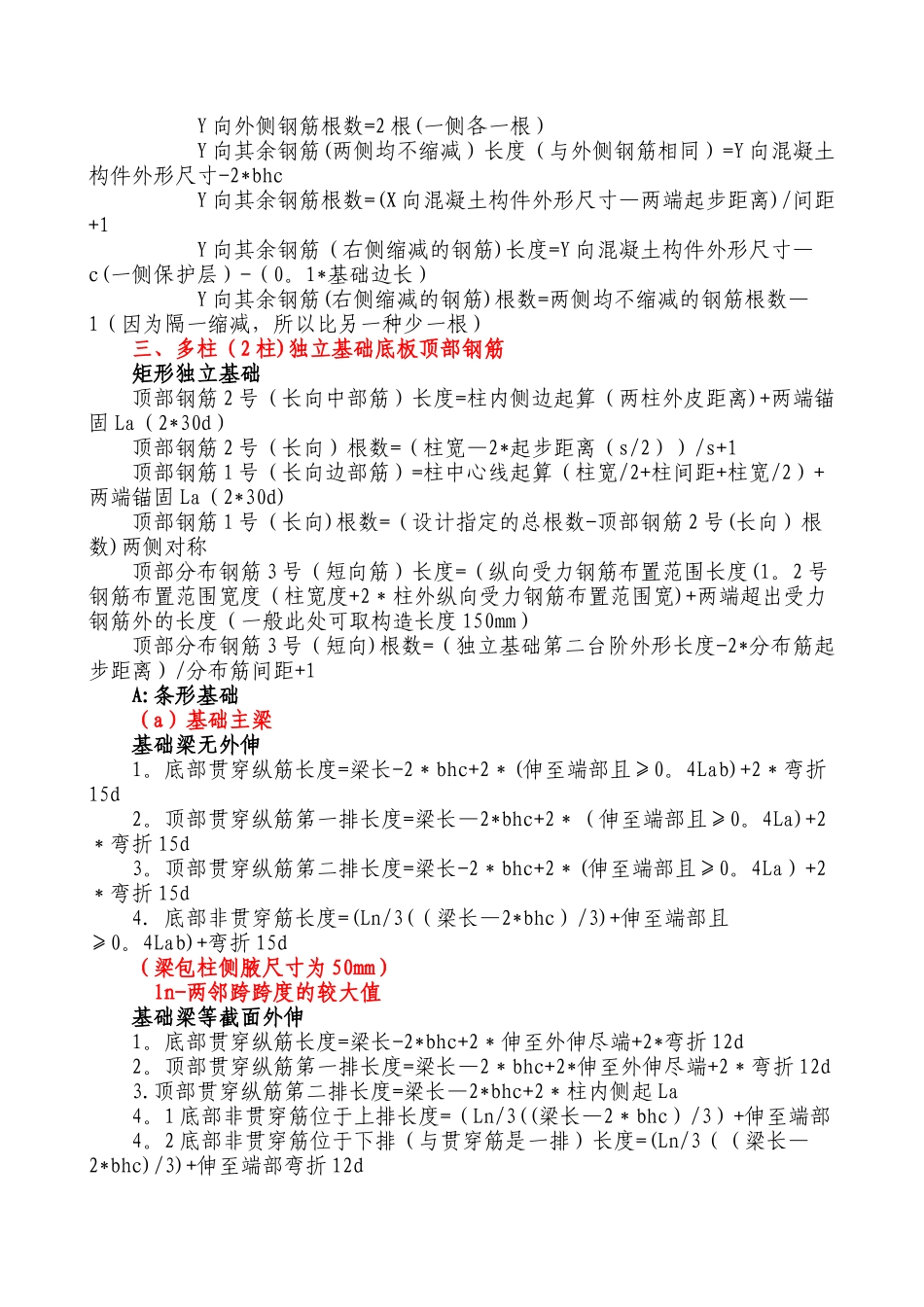

按11G101-1图集--钢筋工程量计算_第2页
2/21

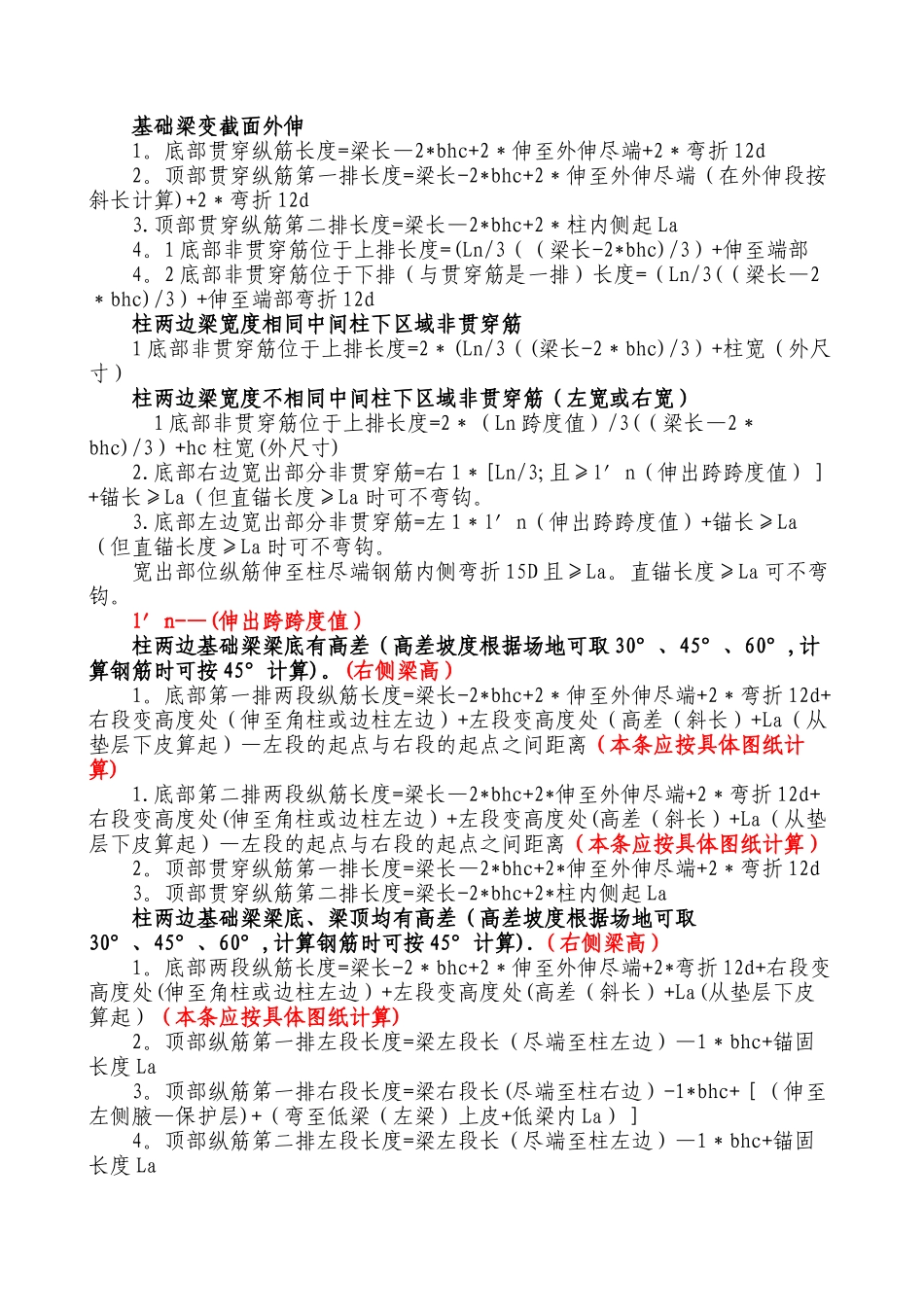

按11G101-1图集--钢筋工程量计算_第3页
3/21
钢筋工程工程量计算(依据 11G101 平法图集)基础部分A:独立基础一、独立基础底部钢筋配筋长度不缩减(1)X 向钢筋长度=X 向混凝土构件外形尺寸-2*bhcX 向钢筋根数=[Y 向混凝土构件外形尺寸—2*min(75;s/2)]/布筋间距(s)+1(2)Y 向钢筋长度=Y 向混凝土构件外形尺寸—2*bhcY 向钢筋根数=[X 向混凝土构件外形尺寸-2*min(75;s/2)]/布筋间距(s)+1二、独立基础底部钢筋长度缩减 10%当独立基础底板长度≥2500mm 时,除外侧钢筋外,底板配筋长度可取相应方向底板长度的 0。9 倍.配筋长度缩减 10%(均为隔一缩减)对称独立基础配筋(柱在基础四面的中心)(1)X 向外侧钢筋长度=X 向混凝土构件外形尺寸—2*bhcX 向外侧钢筋根数=2 根(一侧各一根)X 向其余钢筋长度=X 向混凝土构件外形尺寸-c(一侧保护层)—(0。1*基础边长)X 向其余钢筋根数=[Y 向混凝土构件外形尺寸—2*min(75;s/2)]/布筋间距(s)-1(2)Y 向外侧钢筋长度=Y 向混凝土构件外形尺寸-2*bhcY 向外侧钢筋根数=2 根(一侧各一根)Y 向其余钢筋长度=Y 向混凝土构件外形尺寸—c(一侧保护层)—(0.1*基础边长)Y 向其余钢筋根数=[X 向混凝土构件外形尺寸—2*min(75;s/2)]/布筋间距(s)-1当非对称独立基础底板长度≥2500mm,但该基础某侧从柱中心至基础底板边缘的距离<1250mm 时,钢筋在该侧不应缩减非对称独立基础配筋(一端为隔一缩减)(1)X 向外侧钢筋长度=X 向混凝土构件外形尺寸-2*bhcX 向外侧钢筋根数=2 根(一侧各一根)X 向其余钢筋(两侧均不缩减)长度(与外侧钢筋相同)=X 向混凝土构件外形尺寸—2*bhc X 向其余钢筋根数=(Y 向混凝土构件外形尺寸-两端起步距离)/间距+1X 向其余钢筋(右侧缩减的钢筋)长度=X 向混凝土构件外形尺寸—c(一侧保护层)—(0。1*基础边长)X 向其余钢筋(右侧缩减的钢筋)根数=两侧均不缩减的钢筋根数—1(因为隔一缩减,所以比另一种少一根)(2)Y 向外侧钢筋长度=Y 向混凝土构件外形尺寸—2*bhcY 向外侧钢筋根数=2 根(一侧各一根)Y 向其余钢筋(两侧均不缩减)长度(与外侧钢筋相同)=Y 向混凝土构件外形尺寸-2*bhc Y 向其余钢筋根数=(X 向混凝土构件外形尺寸—两端起步距离)/间距+1Y 向其余钢筋(右侧缩减的钢筋)长度=Y 向混凝土构件外形尺寸—c(一侧保护层)-(0。1*基础边长)Y 向其余钢筋(右侧缩减的钢筋)根数=两侧均不缩减的钢筋根数—1(因为隔一缩减,所以比...
