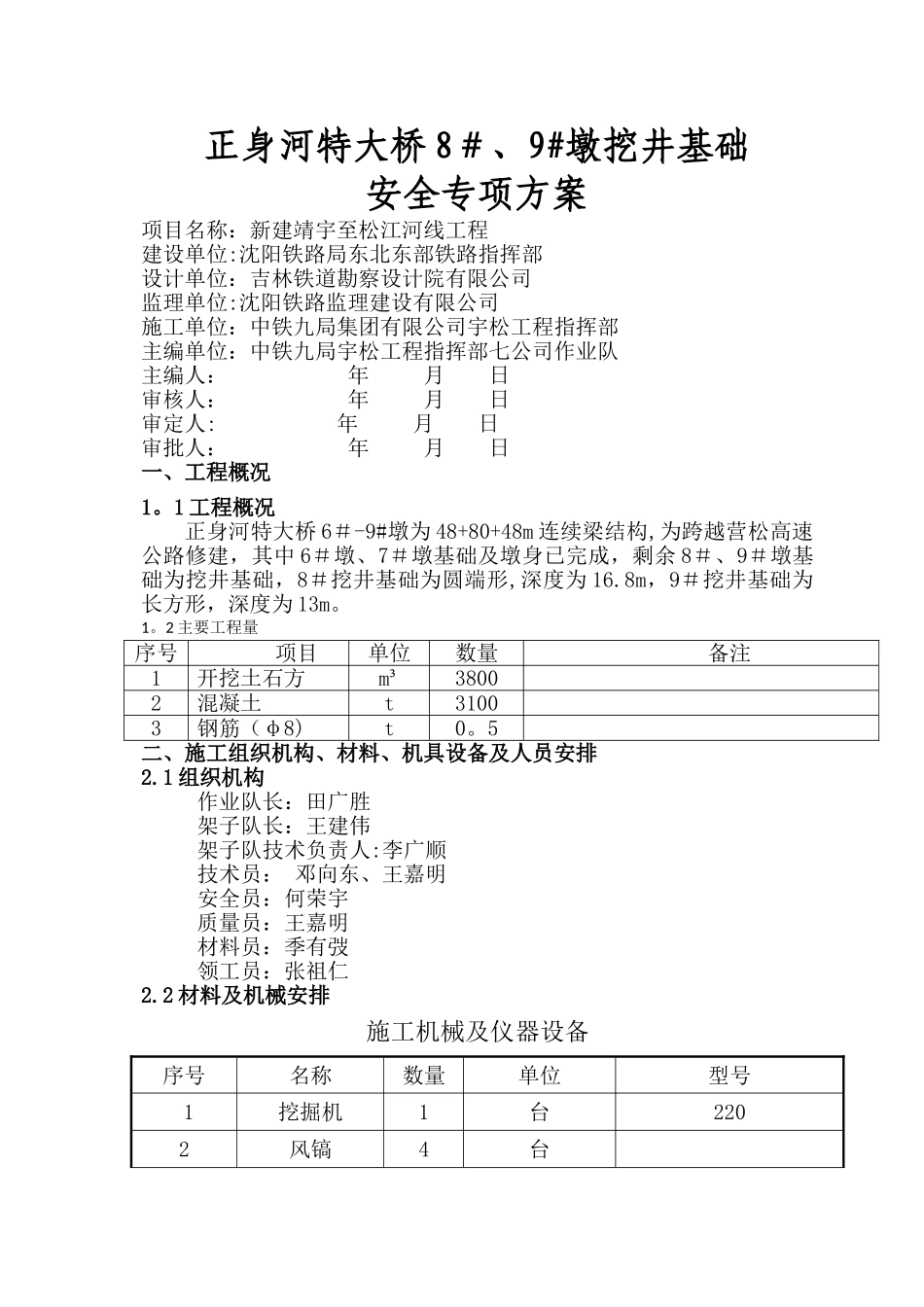

正身河特大桥 8#、9#墩挖井基础安全专项方案项目名称:新建靖宇至松江河线工程建设单位:沈阳铁路局东北东部铁路指挥部设计单位:吉林铁道勘察设计院有限公司监理单位:沈阳铁路监理建设有限公司施工单位:中铁九局集团有限公司宇松工程指挥部主编单位:中铁九局宇松工程指挥部七公司作业队主编人: 年 月 日审核人: 年 月 日审定人: 年 月 日审批人: 年 月 日一、工程概况1。1 工程概况正身河特大桥 6#-9#墩为 48+80+48m 连续梁结构,为跨越营松高速公路修建,其中 6#墩、7#墩基础及墩身已完成,剩余 8#、9#墩基础为挖井基础,8#挖井基础为圆端形,深度为 16.8m,9#挖井基础为长方形,深度为 13m。1。2 主要工程量序号项目单位数量备注1开挖土石方m³38002混凝土t31003钢筋(φ8)t0。5二、施工组织机构、材料、机具设备及人员安排2.1 组织机构作业队长:田广胜架子队长:王建伟架子队技术负责人:李广顺技术员: 邓向东、王嘉明安全员:何荣宇质量员:王嘉明材料员:季有弢领工员:张祖仁2.2 材料及机械安排施工机械及仪器设备序号名称数量单位型号 1挖掘机1台2202风镐4台3空压机1台4钢筋弯曲机1台5全站仪1台6水准仪1台7吊车1台8电焊机1台2.3 人员安排2。3.1 混凝土工:4 人。2.3。2 钢筋工:2 人。2。3。3 力工:20 人。2.3。4 爆破工:2 人。2。3.5 技术人员:2 人。三、施工工艺挖井基础主要施工任务包括基坑开挖、护壁、基础混凝土浇筑及基坑原状土回填。根据设计的有关要求基础土方采纳人力配合小型挖掘机下井垂直挖掘成井,遇岩层先进行松动爆破,后人工用凿岩机整修至设计形状、尺寸,最后灌注混凝土。其施工工艺流程如下图:挖井基础施工工艺流程图四、施工准备4。1 技术准备开工前组织技术人员全面熟悉、会审设计图纸,学习相关的施工法律规范、质量检验评定标准及验收法律规范等,编制施工方案和下发作业指导书及技术交底书.4。2 现场调查首先应核对设计文件,查明基础附近地下管线的位置等有关资料。或提前在承台外侧进行地下管线探测,发现承台范围内地下有无管线、光缆或其他物体时及时通知监理工程师确认,并积极寻找所属人,协商解决办法妥善处理。再进行钻孔灌注桩施工。4。3 设备准备:对开挖设备、砼拌和、运输、灌注设备以及相关的各种设备进行全面检查,保证各种设备能够以良好的技术状态,投入到施工中.4。4 物资准备备齐施工所需各种物资材料,保证钻孔灌注桩施工顺利进行。4.5...
