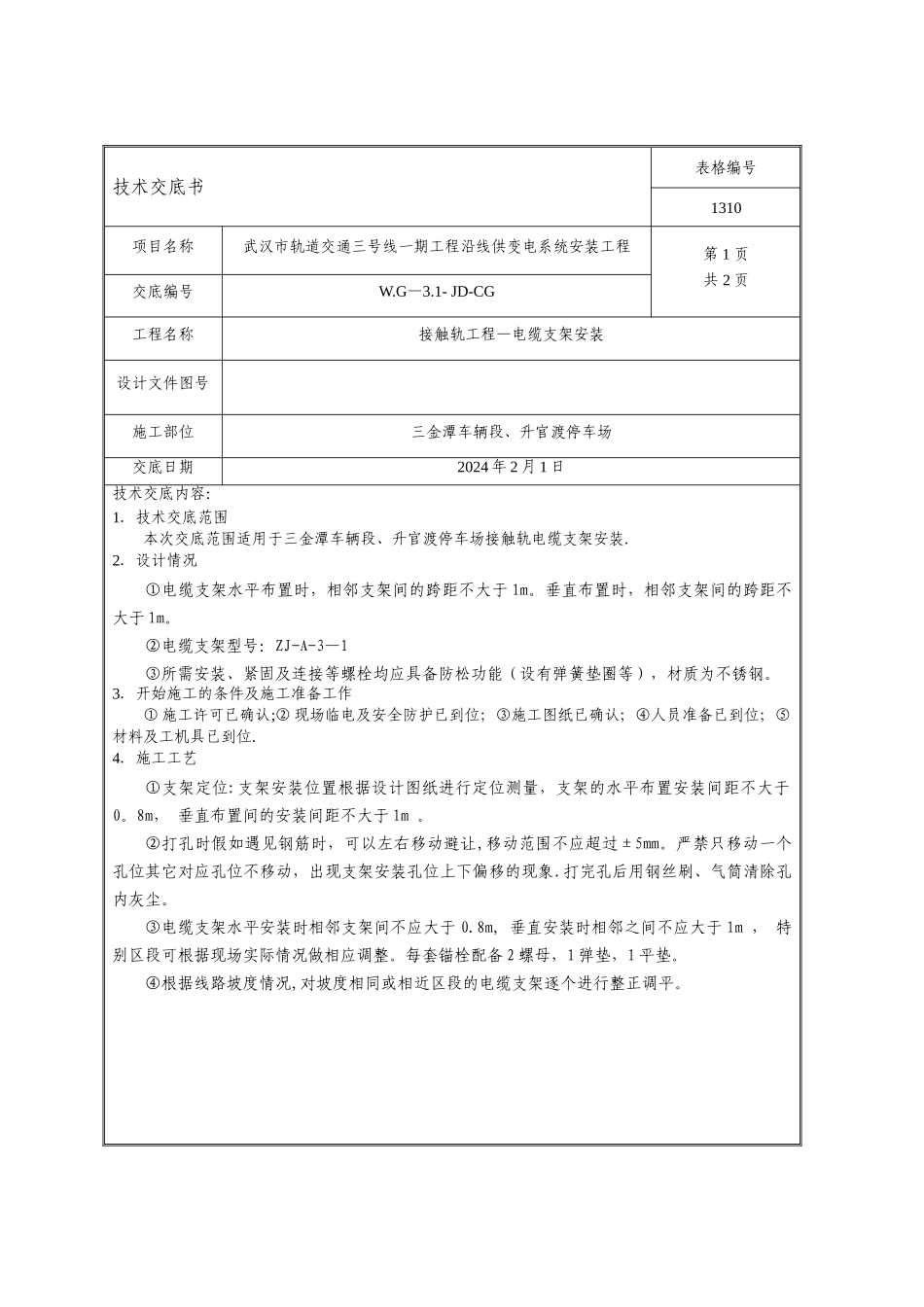

接触轨工程电缆支架安装技术交底---副本_第1页
1/4

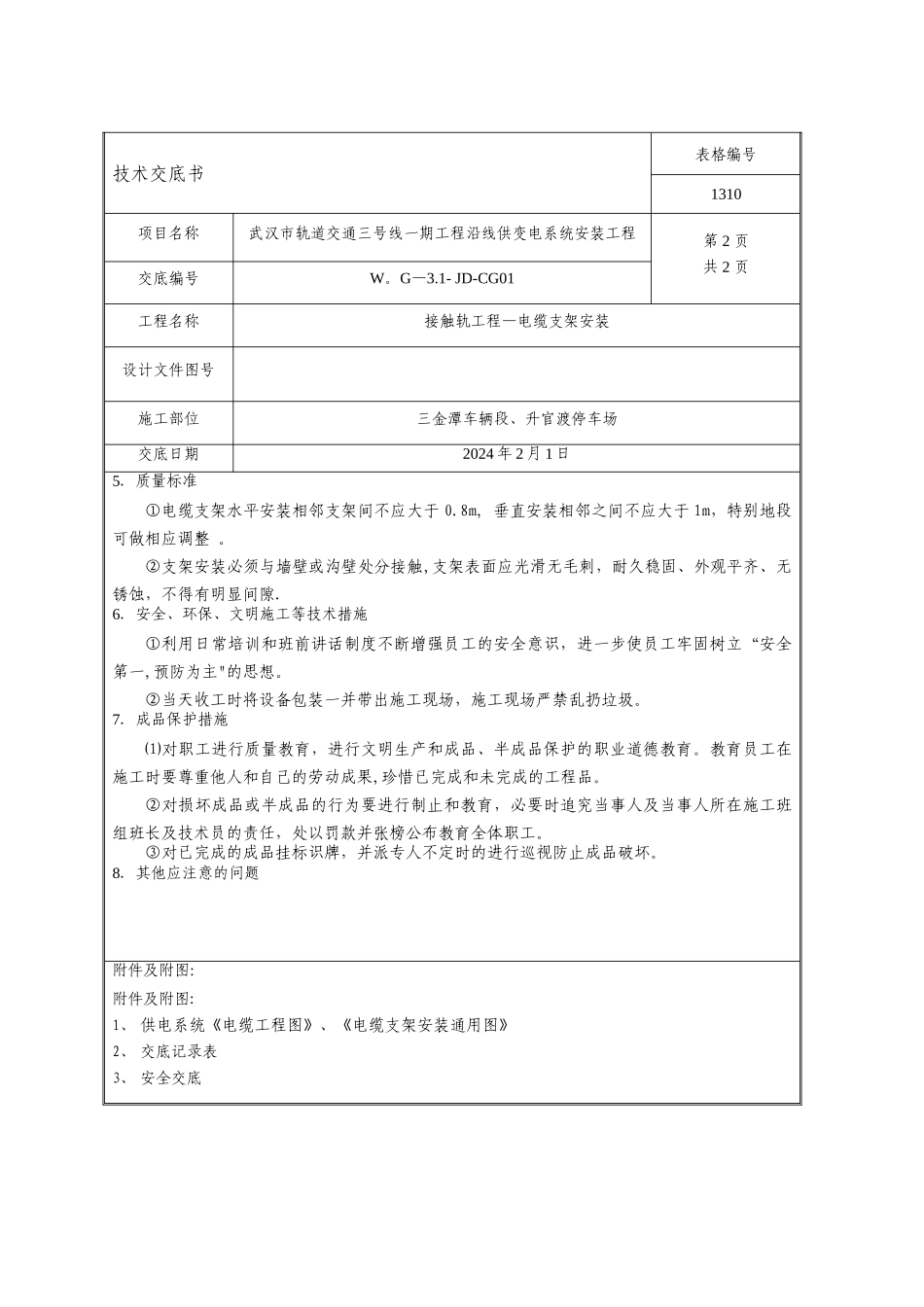

接触轨工程电缆支架安装技术交底---副本_第2页
2/4
接触轨工程电缆支架安装技术交底---副本_第3页
3/4
技术交底书表格编号1310项目名称武汉市轨道交通三号线一期工程沿线供变电系统安装工程第 1 页共 2 页交底编号W.G—3.1- JD-CG工程名称接触轨工程—电缆支架安装设计文件图号施工部位三金潭车辆段、升官渡停车场交底日期2024 年 2 月 1 日技术交底内容:1.技术交底范围本次交底范围适用于三金潭车辆段、升官渡停车场接触轨电缆支架安装.2.设计情况①电缆支架水平布置时,相邻支架间的跨距不大于 1m。垂直布置时,相邻支架间的跨距不大于 1m。②电缆支架型号:ZJ-A-3—1③所需安装、紧固及连接等螺栓均应具备防松功能(设有弹簧垫圈等),材质为不锈钢。3.开始施工的条件及施工准备工作① 施工许可已确认;② 现场临电及安全防护已到位;③施工图纸已确认;④人员准备已到位;⑤材料及工机具已到位.4.施工工艺①支架定位:支架安装位置根据设计图纸进行定位测量,支架的水平布置安装间距不大于0。8m, 垂直布置间的安装间距不大于 1m 。②打孔时假如遇见钢筋时,可以左右移动避让,移动范围不应超过±5mm。严禁只移动一个孔位其它对应孔位不移动,出现支架安装孔位上下偏移的现象.打完孔后用钢丝刷、气筒清除孔内灰尘。③电缆支架水平安装时相邻支架间不应大于 0.8m, 垂直安装时相邻之间不应大于 1m , 特别区段可根据现场实际情况做相应调整。每套锚栓配备 2 螺母,1 弹垫,1 平垫。④根据线路坡度情况,对坡度相同或相近区段的电缆支架逐个进行整正调平。技术交底书表格编号1310项目名称武汉市轨道交通三号线一期工程沿线供变电系统安装工程第 2 页共 2 页交底编号W。G—3.1- JD-CG01工程名称接触轨工程—电缆支架安装设计文件图号施工部位三金潭车辆段、升官渡停车场交底日期2024 年 2 月 1 日5.质量标准①电缆支架水平安装相邻支架间不应大于 0.8m, 垂直安装相邻之间不应大于 1m,特别地段可做相应调整 。②支架安装必须与墙壁或沟壁处分接触,支架表面应光滑无毛刺,耐久稳固、外观平齐、无锈蚀,不得有明显间隙.6.安全、环保、文明施工等技术措施①利用日常培训和班前讲话制度不断增强员工的安全意识,进一步使员工牢固树立“安全第一,预防为主"的思想。②当天收工时将设备包装一并带出施工现场,施工现场严禁乱扔垃圾。7.成品保护措施⑴对职工进行质量教育,进行文明生产和成品、半成品保护的职业道德教育。教育员工在施工时要尊重他人和自己的劳动成果,珍惜已完成和未完成的工程品。②对损坏成品...
