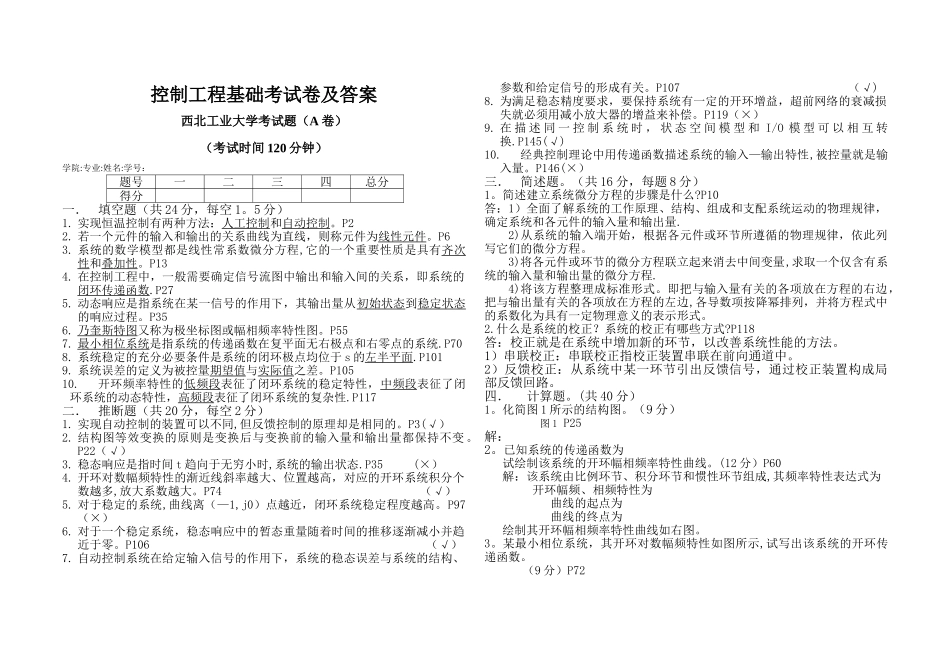

控制工程基础考试卷及答案西北工业大学考试题（A 卷）（考试时间 120 分钟）学院:专业:姓名:学号：题号一二三四总分得分一． 填空题（共 24 分，每空 1。5 分）1. 实现恒温控制有两种方法：人工控制和自动控制。P22. 若一个元件的输入和输出的关系曲线为直线，则称元件为线性元件。P63. 系统的数学模型都是线性常系数微分方程,它的一个重要性质是具有齐次性和叠加性。P134. 在控制工程中，一般需要确定信号流图中输出和输入间的关系，即系统的闭环传递函数.P275. 动态响应是指系统在某一信号的作用下，其输出量从初始状态到稳定状态的响应过程。P356. 乃奎斯特图 又称为极坐标图或幅相频率特性图。P557. 最小相位系统 是指系统的传递函数在复平面无右极点和右零点的系统.P708. 系统稳定的充分必要条件是系统的闭环极点均位于 s 的左半平面.P1019. 系统误差的定义为被控量期望值与实际值之差。P10510.开环频率特性的低频段表征了闭环系统的稳定特性，中频段表征了闭环系统的动态特性，高频段表征了闭环系统的复杂性.P117二． 推断题（共 20 分，每空 2 分）1. 实现自动控制的装置可以不同,但反馈控制的原理却是相同的。P3(√）2. 结构图等效变换的原则是变换后与变换前的输入量和输出量都保持不变 。P22（√）3. 稳态响应是指时间 t 趋向于无穷小时,系统的输出状态.P35 (×）4. 开环对数幅频特性的渐近线斜率越大、位置越高，对应的开环系统积分个数越多,放大系数越大。P74 （√）5. 对于稳定的系统,曲线离（—1,j0）点越近，闭环系统稳定程度越高。P97 （×）6. 对于一个稳定系统，稳态响应中的暂态重量随着时间的推移逐渐减小并趋近于零。P106 （√）7. 自动控制系统在给定输入信号的作用下，系统的稳态误差与系统的结构、参数和给定信号的形成有关。P107 （√)8. 为满足稳态精度要求，要保持系统有一定的开环增益，超前网络的衰减损失就必须用减小放大器的增益来补偿。P119（×）9. 在 描 述 同 一 控 制 系 统 时 ， 状 态 空 间 模 型 和 I/O 模 型 可 以 相 互 转换.P145(√)10.经典控制理论中用传递函数描述系统的输入—输出特性,被控量就是输入量。P146(×）三． 简述题。（共 16 分，每题 8 分）1。简述建立系统微分方程的步骤是什么?P10答：1）全面了解系统的工作原理、结构、组成和支配系统运动的物理规律，确定系统和各元件的输入量和输出量.2)从系统的输入...
