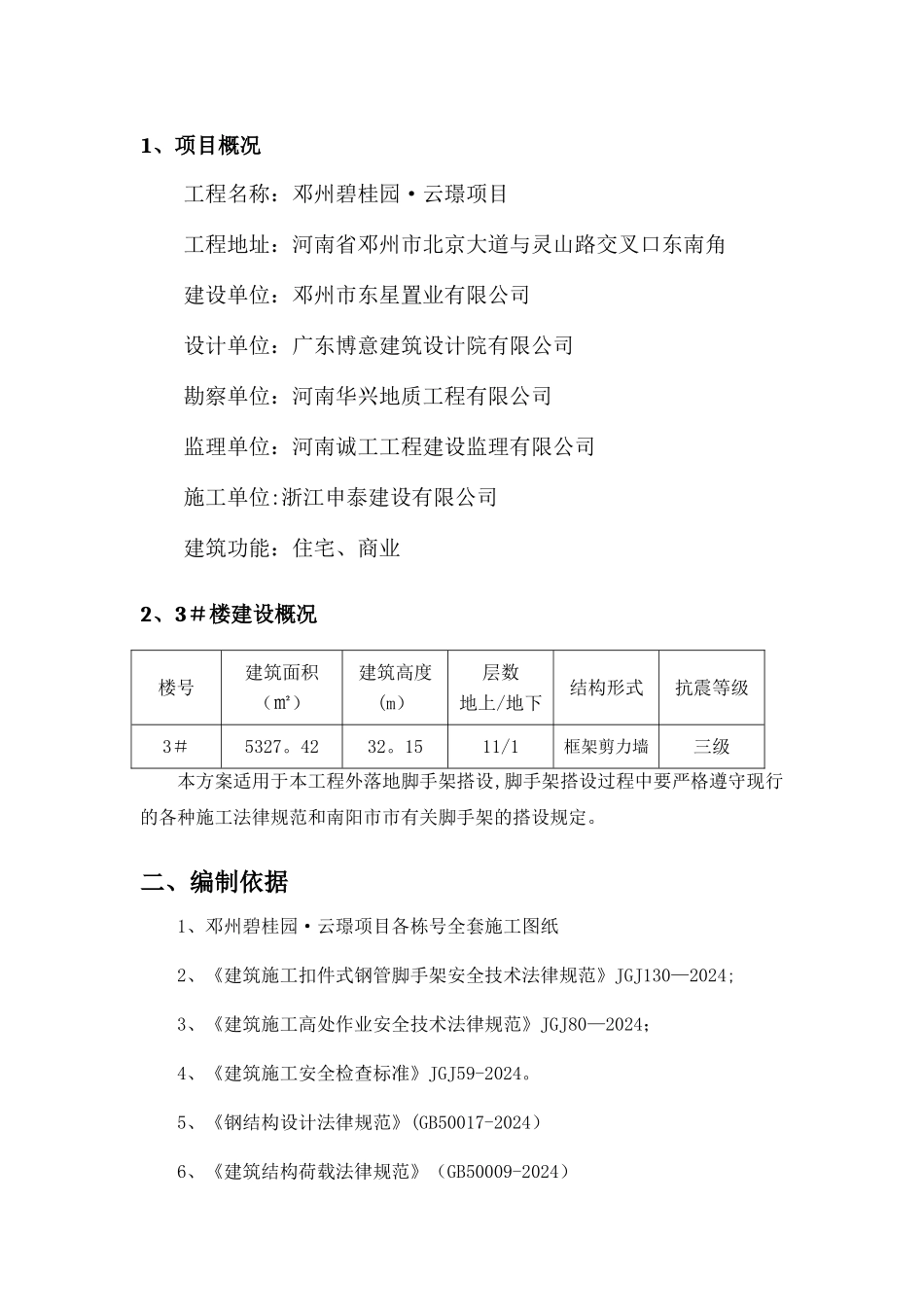

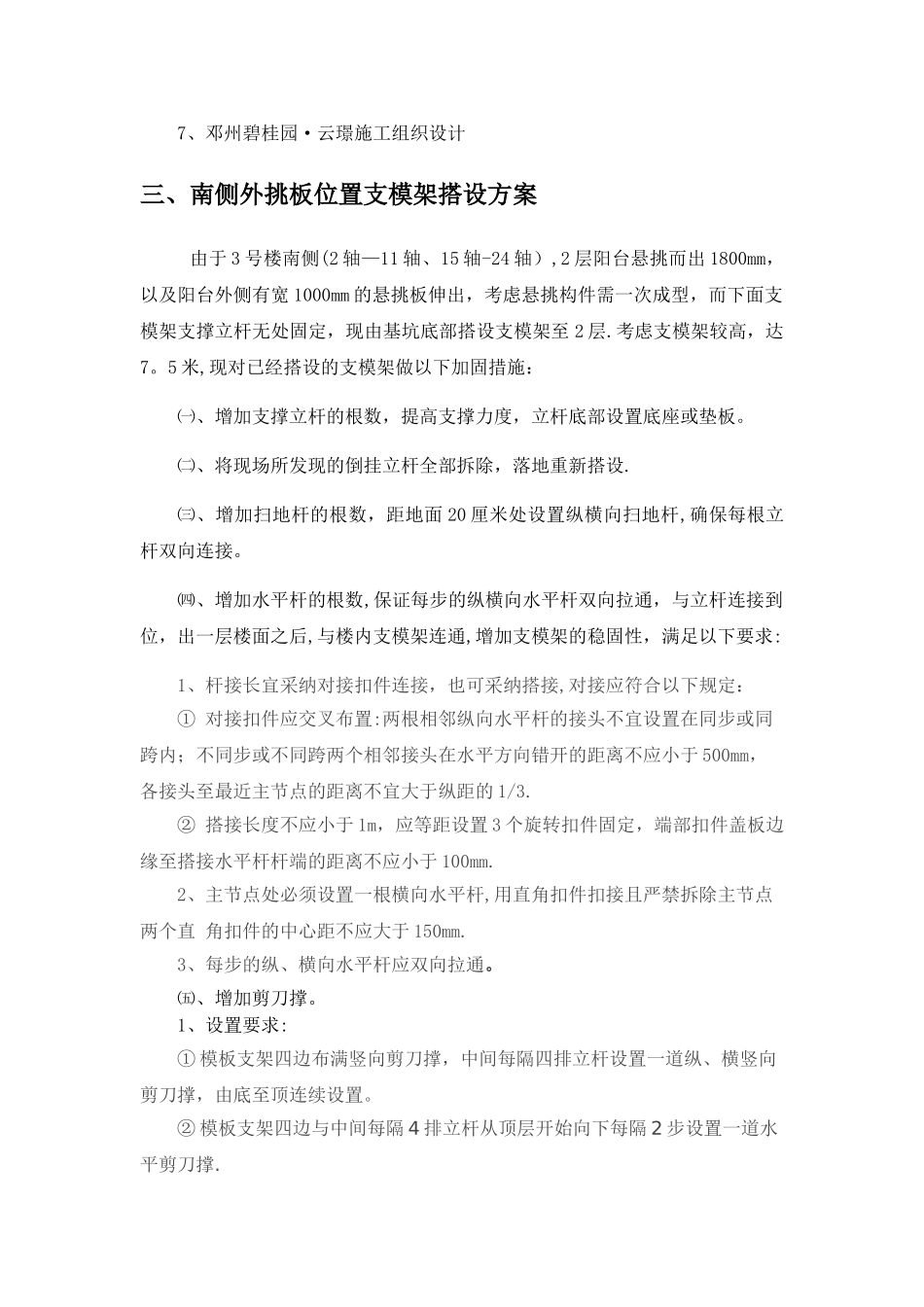

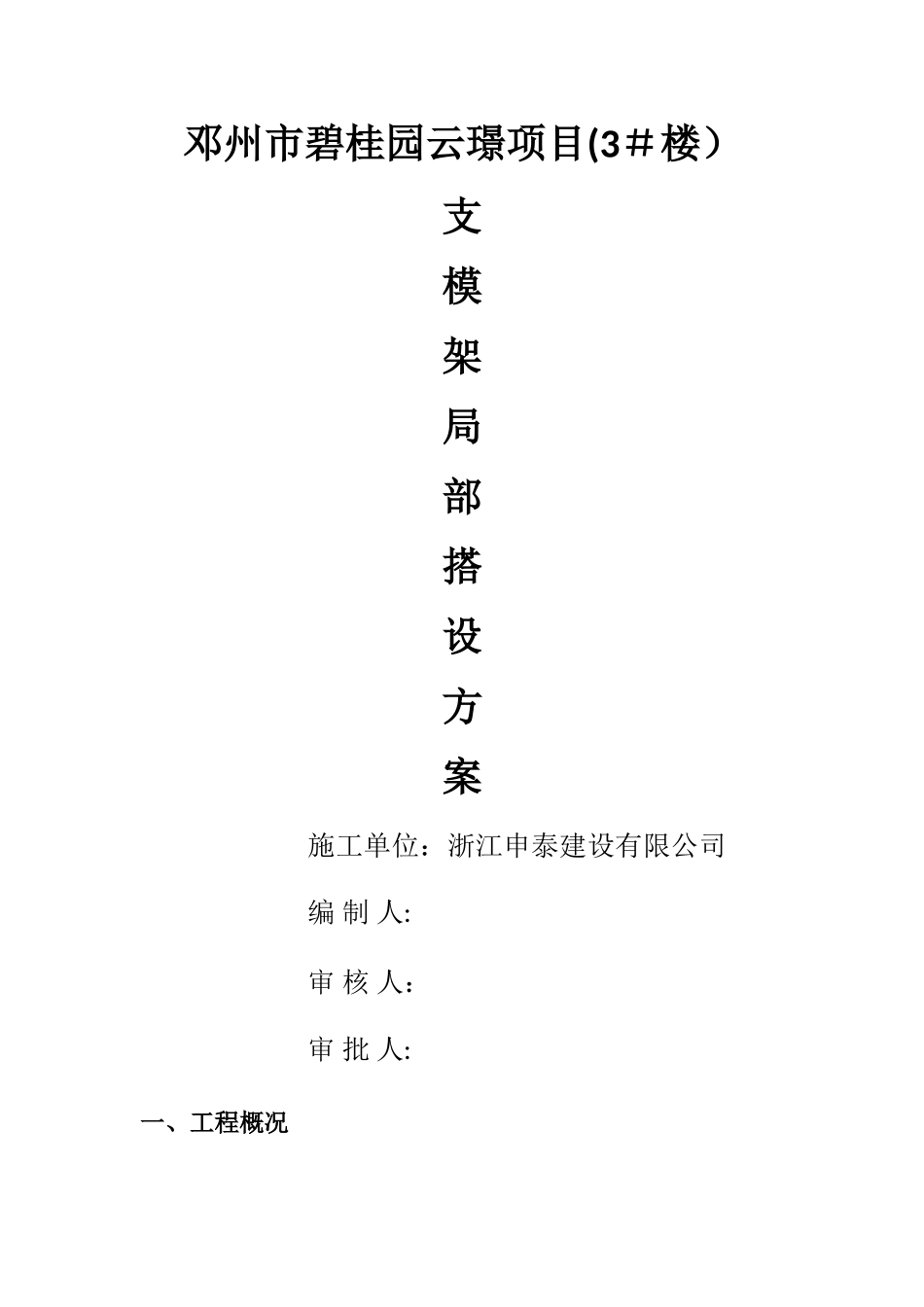

邓州市碧桂园云璟项目(3＃楼）支模架局部搭设方案施工单位：浙江申泰建设有限公司编 制 人:审 核 人：审 批 人:一、工程概况1、项目概况工程名称：邓州碧桂园·云璟项目工程地址：河南省邓州市北京大道与灵山路交叉口东南角建设单位：邓州市东星置业有限公司设计单位：广东博意建筑设计院有限公司勘察单位：河南华兴地质工程有限公司监理单位：河南诚工工程建设监理有限公司施工单位:浙江申泰建设有限公司建筑功能：住宅、商业2、3＃楼建设概况楼号建筑面积（㎡）建筑高度(m）层数地上/地下结构形式抗震等级3＃5327。4232。1511/1框架剪力墙三级本方案适用于本工程外落地脚手架搭设,脚手架搭设过程中要严格遵守现行的各种施工法律规范和南阳市市有关脚手架的搭设规定。二、编制依据1、邓州碧桂园·云璟项目各栋号全套施工图纸2、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130—2024;3、《建筑施工高处作业安全技术法律规范》JGJ80—2024；4、《建筑施工安全检查标准》JGJ59-2024。5、《钢结构设计法律规范》(GB50017-2024）6、《建筑结构荷载法律规范》（GB50009-2024）7、邓州碧桂园·云璟施工组织设计三、南侧外挑板位置支模架搭设方案由于 3 号楼南侧(2 轴—11 轴、15 轴-24 轴）,2 层阳台悬挑而出 1800mm，以及阳台外侧有宽 1000mm 的悬挑板伸出，考虑悬挑构件需一次成型，而下面支模架支撑立杆无处固定，现由基坑底部搭设支模架至 2 层.考虑支模架较高，达7。5 米,现对已经搭设的支模架做以下加固措施：㈠、增加支撑立杆的根数，提高支撑力度，立杆底部设置底座或垫板。㈡、将现场所发现的倒挂立杆全部拆除，落地重新搭设.㈢、增加扫地杆的根数，距地面 20 厘米处设置纵横向扫地杆,确保每根立杆双向连接。㈣、增加水平杆的根数,保证每步的纵横向水平杆双向拉通，与立杆连接到位，出一层楼面之后,与楼内支模架连通,增加支模架的稳固性，满足以下要求:1、杆接长宜采纳对接扣件连接，也可采纳搭接,对接应符合以下规定：① 对接扣件应交叉布置:两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于 500mm，各接头至最近主节点的距离不宜大于纵距的 1/3. ② 搭接长度不应小于 1m，应等距设置 3 个旋转扣件固定，端部扣件盖板边缘至搭接水平杆杆端的距离不应小于 100mm.2、主节点处必须设置一根横向水平杆,用直角扣件扣接且严禁拆除主节点两个直 角扣件...
