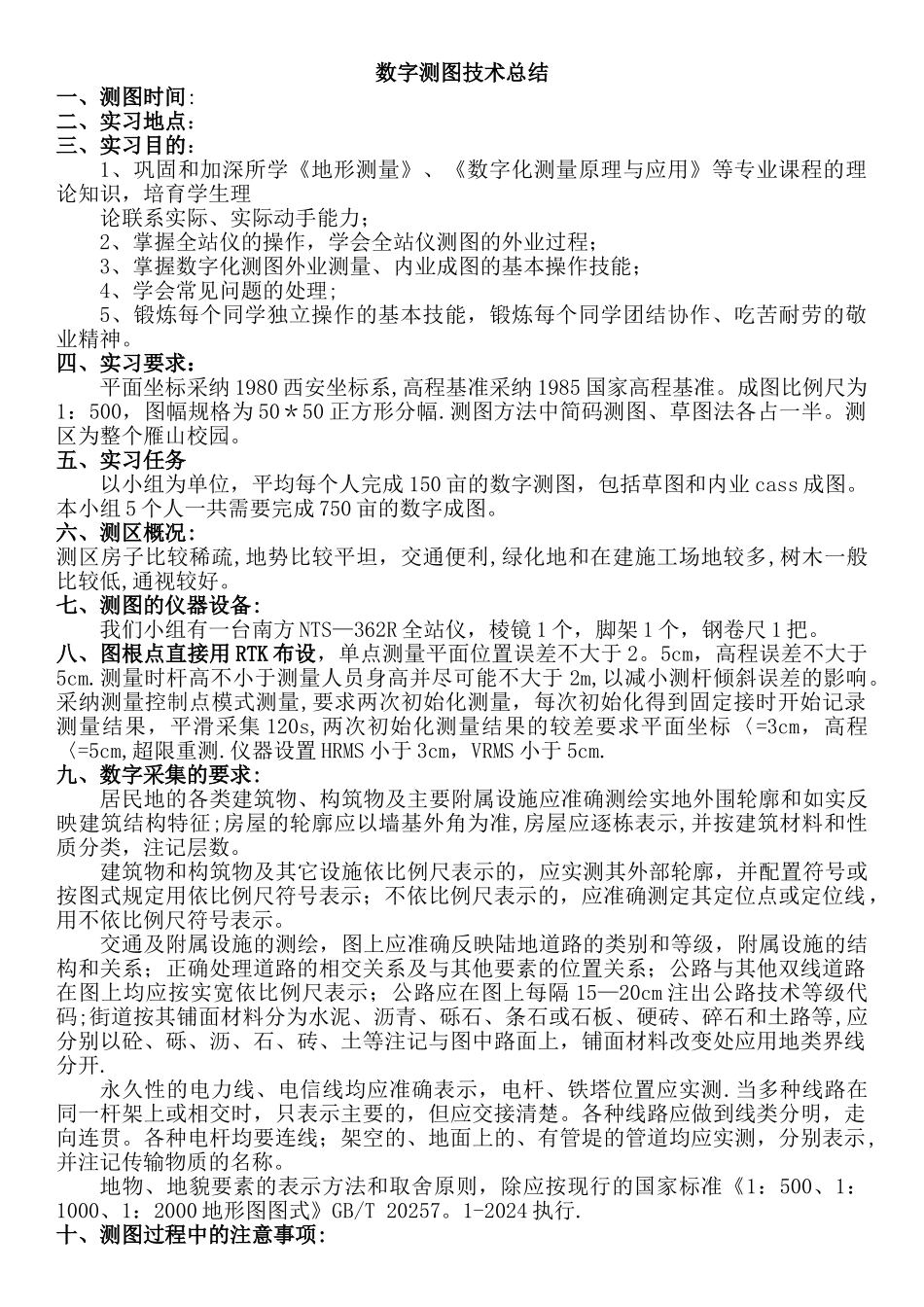

数字测图技术总结一、测图时间:二、实习地点:三、实习目的:1、巩固和加深所学《地形测量》、《数字化测量原理与应用》等专业课程的理论知识,培育学生理论联系实际、实际动手能力;2、掌握全站仪的操作,学会全站仪测图的外业过程;3、掌握数字化测图外业测量、内业成图的基本操作技能;4、学会常见问题的处理;5、锻炼每个同学独立操作的基本技能,锻炼每个同学团结协作、吃苦耐劳的敬业精神。四、实习要求:平面坐标采纳 1980 西安坐标系,高程基准采纳 1985 国家高程基准。成图比例尺为1:500,图幅规格为 50*50 正方形分幅.测图方法中简码测图、草图法各占一半。测区为整个雁山校园。五、实习任务以小组为单位,平均每个人完成 150 亩的数字测图,包括草图和内业 cass 成图。本小组 5 个人一共需要完成 750 亩的数字成图。六、测区概况:测区房子比较稀疏,地势比较平坦,交通便利,绿化地和在建施工场地较多,树木一般比较低,通视较好。七、测图的仪器设备:我们小组有一台南方 NTS—362R 全站仪,棱镜 1 个,脚架 1 个,钢卷尺 1 把。八、图根点直接用 RTK 布设,单点测量平面位置误差不大于 2。5cm,高程误差不大于5cm.测量时杆高不小于测量人员身高并尽可能不大于 2m,以减小测杆倾斜误差的影响。采纳测量控制点模式测量,要求两次初始化测量,每次初始化得到固定接时开始记录测量结果,平滑采集 120s,两次初始化测量结果的较差要求平面坐标〈=3cm,高程〈=5cm,超限重测.仪器设置 HRMS 小于 3cm,VRMS 小于 5cm.九、数字采集的要求:居民地的各类建筑物、构筑物及主要附属设施应准确测绘实地外围轮廓和如实反映建筑结构特征;房屋的轮廓应以墙基外角为准,房屋应逐栋表示,并按建筑材料和性质分类,注记层数。建筑物和构筑物及其它设施依比例尺表示的,应实测其外部轮廓,并配置符号或按图式规定用依比例尺符号表示;不依比例尺表示的,应准确测定其定位点或定位线,用不依比例尺符号表示。交通及附属设施的测绘,图上应准确反映陆地道路的类别和等级,附属设施的结构和关系;正确处理道路的相交关系及与其他要素的位置关系;公路与其他双线道路在图上均应按实宽依比例尺表示;公路应在图上每隔 15—20cm 注出公路技术等级代码;街道按其铺面材料分为水泥、沥青、砾石、条石或石板、硬砖、碎石和土路等,应分别以砼、砾、沥、石、砖、土等注记与图中路面上,铺面材料改变处应用地类界线分开.永久性的电力线、电信线...
