方案设计标准1

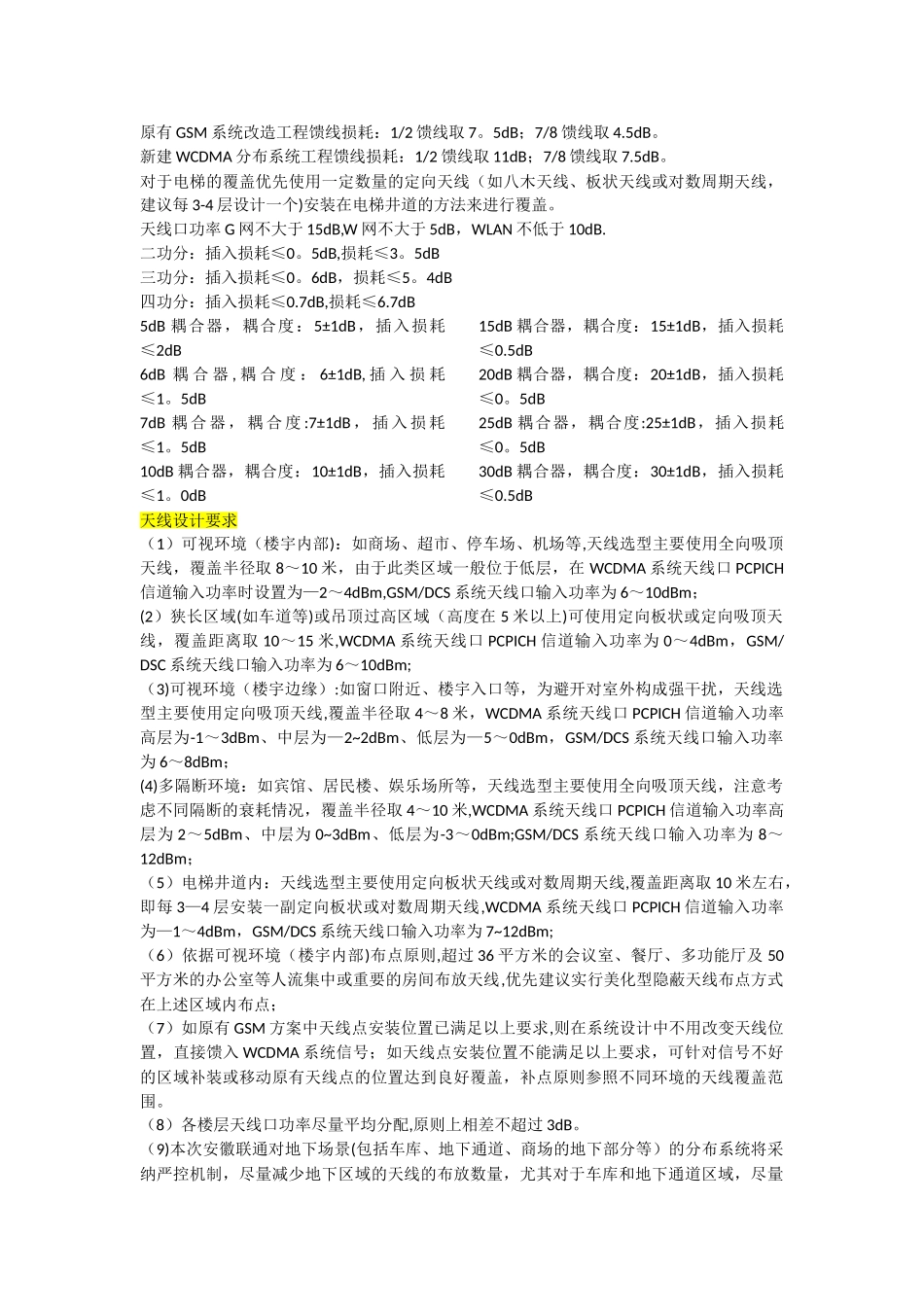

原有 GSM 系统改造工程馈线损耗：1/2 馈线取 7。5dB；7/8 馈线取 4.5dB。新建 WCDMA 分布系统工程馈线损耗：1/2 馈线取 11dB；7/8 馈线取 7.5dB。对于电梯的覆盖优先使用一定数量的定向天线（如八木天线、板状天线或对数周期天线，建议每 3-4 层设计一个)安装在电梯井道的方法来进行覆盖。天线口功率 G 网不大于 15dB,W 网不大于 5dB，WLAN 不低于 10dB.二功分：插入损耗≤0。5dB,损耗≤3。5dB三功分：插入损耗≤0。6dB，损耗≤5。4dB四功分：插入损耗≤0.7dB,损耗≤6.7dB5dB 耦合器，耦合度：5±1dB，插入损耗≤2dB6dB 耦 合 器 , 耦 合 度 ： 6±1dB, 插 入 损 耗≤1。5dB7dB 耦 合 器 ， 耦 合 度 :7±1dB ， 插 入 损 耗≤1。5dB10dB 耦合器，耦合度：10±1dB，插入损耗≤1。0dB天线设计要求15dB 耦合器，耦合度：15±1dB，插入损耗≤0.5dB20dB 耦合器，耦合度：20±1dB，插入损耗≤0。5dB25dB 耦合器，耦合度:25±1dB，插入损耗≤0。5dB30dB 耦合器，耦合度：30±1dB，插入损耗≤0.5dB（1）可视环境（楼宇内部)：如商场、超市、停车场、机场等,天线选型主要使用全向吸顶天线，覆盖半径取 8～10 米，由于此类区域一般位于低层，在 WCDMA 系统天线口 PCPICH信道输入功率时设置为—2～4dBm,GSM/DCS 系统天线口输入功率为 6～10dBm；(2）狭长区域(如车道等)或吊顶过高区域（高度在 5 米以上)可使用定向板状或定向吸顶天线，覆盖距离取 10～15 米,WCDMA 系统天线口 PCPICH 信道输入功率为 0～4dBm，GSM/DSC 系统天线口输入功率为 6～10dBm;（3)可视环境（楼宇边缘）:如窗口附近、楼宇入口等，为避开对室外构成强干扰，天线选型主要使用定向吸顶天线,覆盖半径取 4～8 米，WCDMA 系统天线口 PCPICH 信道输入功率高层为-1～3dBm、中层为—2~2dBm、低层为—5～0dBm，GSM/DCS 系统天线口输入功率为 6～8dBm；(4)多隔断环境：如宾馆、居民楼、娱乐场所等，天线选型主要使用全向吸顶天线，注意考虑不同隔断的衰耗情况，覆盖半径取 4～10 米,WCDMA 系统天线口 PCPICH 信道输入功率高层为 2～5dBm、中层为 0~3dBm、低层为-3～0dBm;GSM/DCS 系统天线口输入功率为 8～12dBm；（5）电梯井道内：天线选型主要使用定向板状天线或对数周期天线,覆盖距离取 10 米左右，即每 3—4 层安装一副定向板状或对数周期天线,WCDMA 系统天线口 PCPICH 信道输入功率为—1～4dBm...
