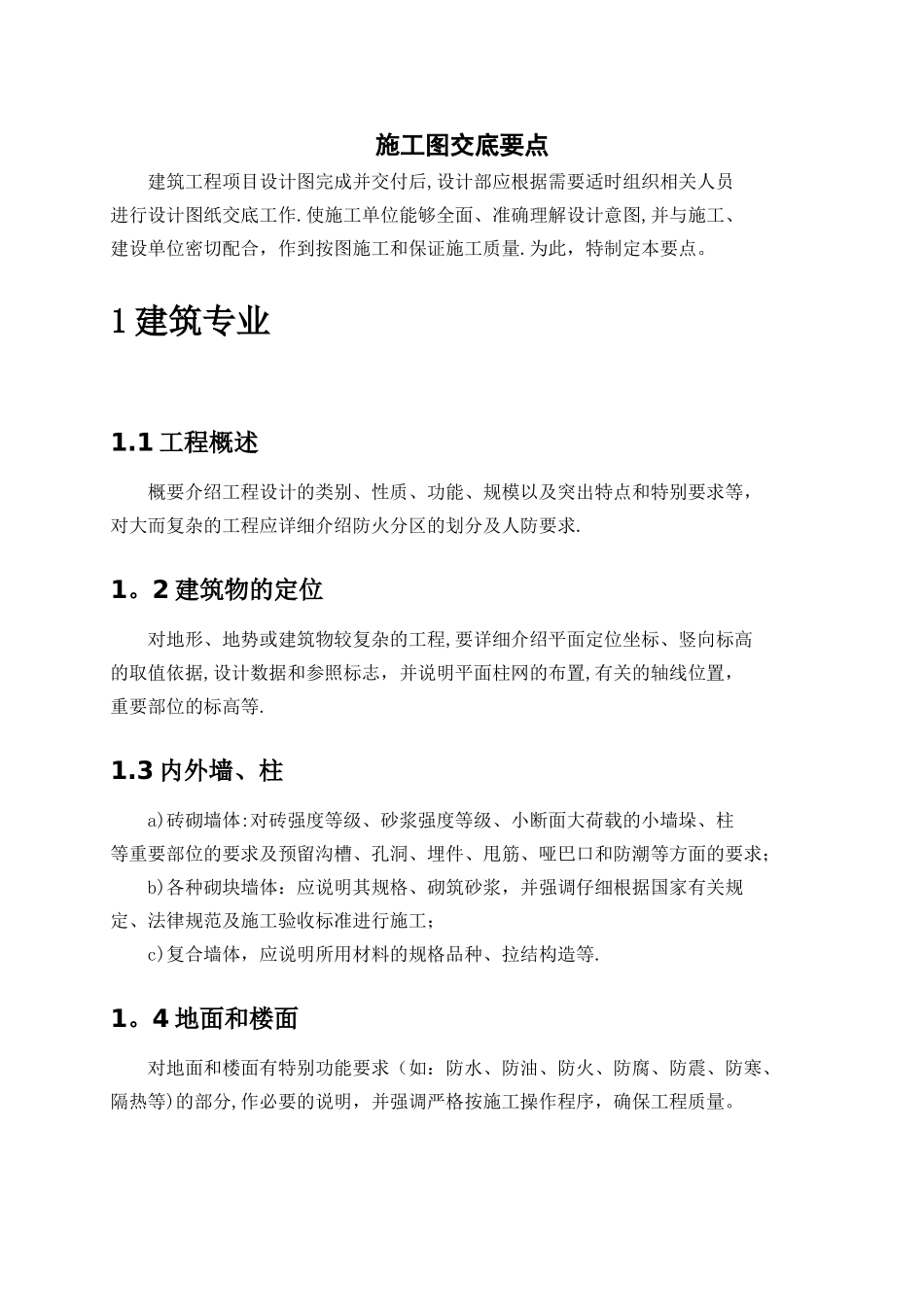

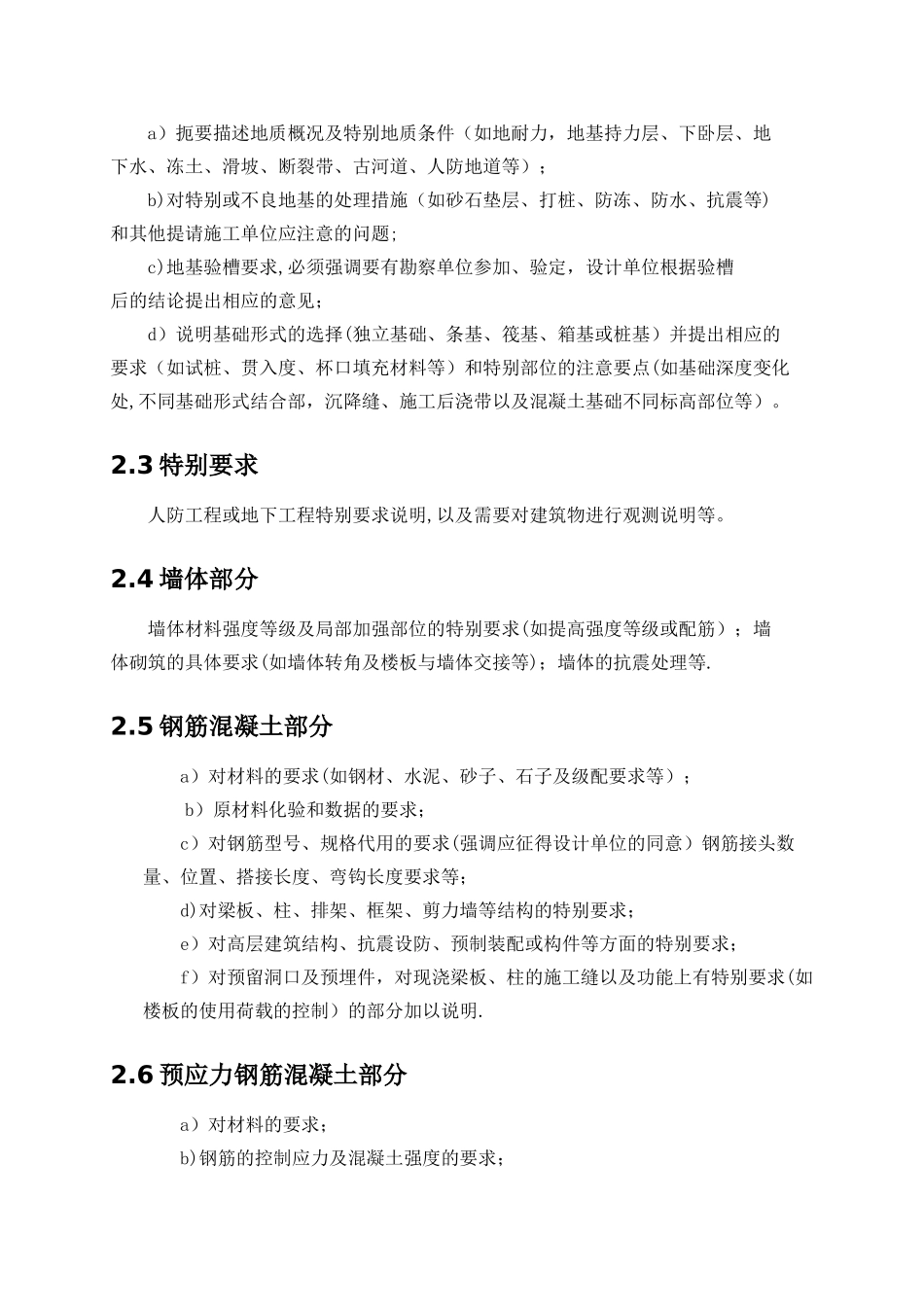

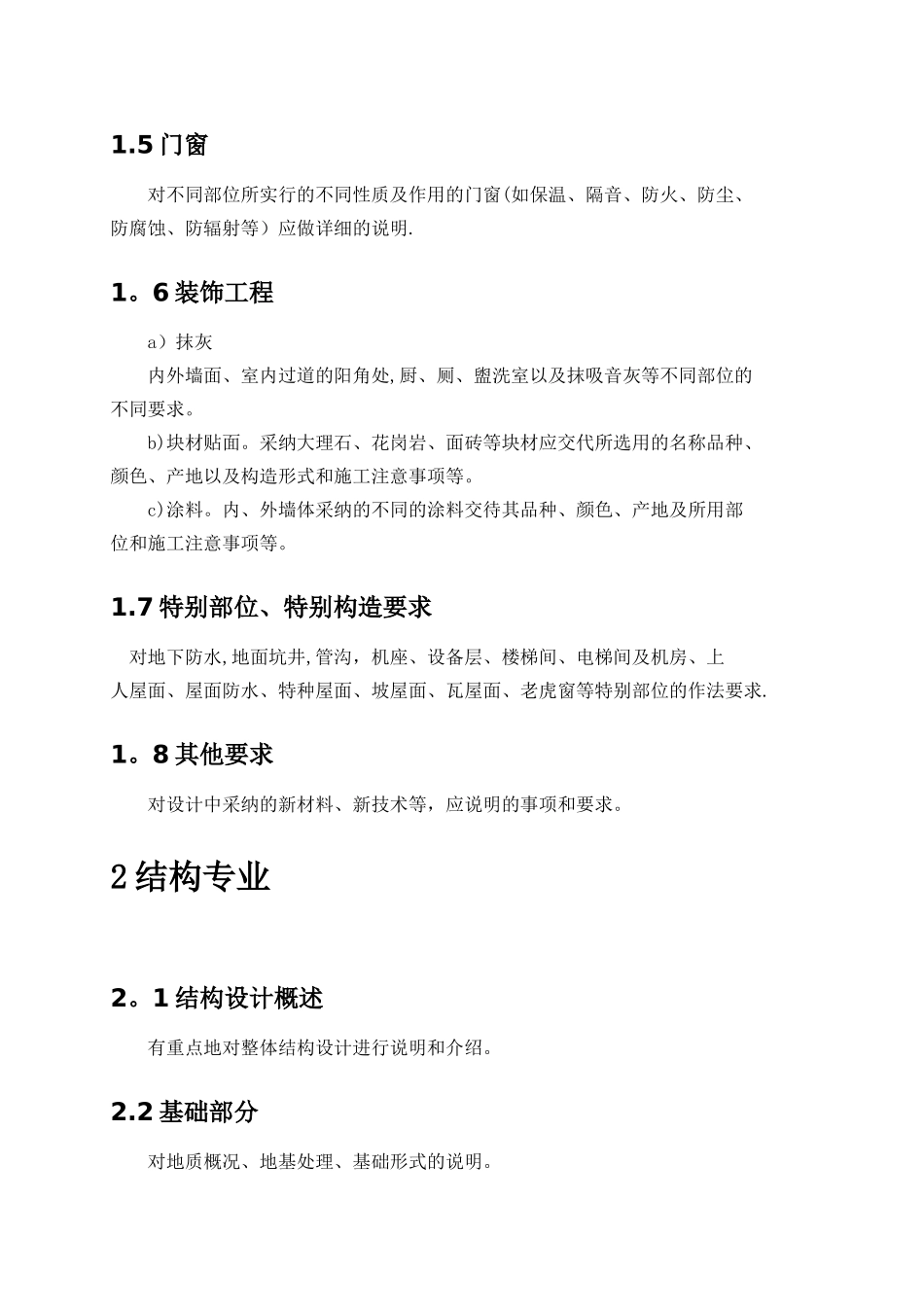

施工图交底要点 建筑工程项目设计图完成并交付后,设计部应根据需要适时组织相关人员进行设计图纸交底工作.使施工单位能够全面、准确理解设计意图,并与施工、建设单位密切配合，作到按图施工和保证施工质量.为此，特制定本要点。1 建筑专业1.1 工程概述 概要介绍工程设计的类别、性质、功能、规模以及突出特点和特别要求等，对大而复杂的工程应详细介绍防火分区的划分及人防要求.1。2 建筑物的定位 对地形、地势或建筑物较复杂的工程,要详细介绍平面定位坐标、竖向标高的取值依据,设计数据和参照标志，并说明平面柱网的布置,有关的轴线位置，重要部位的标高等.1.3 内外墙、柱 a)砖砌墙体:对砖强度等级、砂浆强度等级、小断面大荷载的小墙垛、柱等重要部位的要求及预留沟槽、孔洞、埋件、甩筋、哑巴口和防潮等方面的要求； b)各种砌块墙体：应说明其规格、砌筑砂浆，并强调仔细根据国家有关规定、法律规范及施工验收标准进行施工； c)复合墙体，应说明所用材料的规格品种、拉结构造等.1。4 地面和楼面 对地面和楼面有特别功能要求（如：防水、防油、防火、防腐、防震、防寒、隔热等)的部分,作必要的说明，并强调严格按施工操作程序，确保工程质量。1.5 门窗 对不同部位所实行的不同性质及作用的门窗(如保温、隔音、防火、防尘、防腐蚀、防辐射等）应做详细的说明.1。6 装饰工程 a）抹灰 内外墙面、室内过道的阳角处,厨、厕、盥洗室以及抹吸音灰等不同部位的不同要求。 b)块材贴面。采纳大理石、花岗岩、面砖等块材应交代所选用的名称品种、颜色、产地以及构造形式和施工注意事项等。 c)涂料。内、外墙体采纳的不同的涂料交待其品种、颜色、产地及所用部位和施工注意事项等。1.7 特别部位、特别构造要求 对地下防水,地面坑井,管沟，机座、设备层、楼梯间、电梯间及机房、上人屋面、屋面防水、特种屋面、坡屋面、瓦屋面、老虎窗等特别部位的作法要求.1。8 其他要求对设计中采纳的新材料、新技术等，应说明的事项和要求。2 结构专业2。1 结构设计概述 有重点地对整体结构设计进行说明和介绍。2.2 基础部分 对地质概况、地基处理、基础形式的说明。 a）扼要描述地质概况及特别地质条件（如地耐力，地基持力层、下卧层、地下水、冻土、滑坡、断裂带、古河道、人防地道等）； b)对特别或不良地基的处理措施（如砂石垫层、打桩、防冻、防水、抗震等)和其他提请施工单位应注意的问题; c)地基验槽要求,必须强调要有勘察单位参加...
