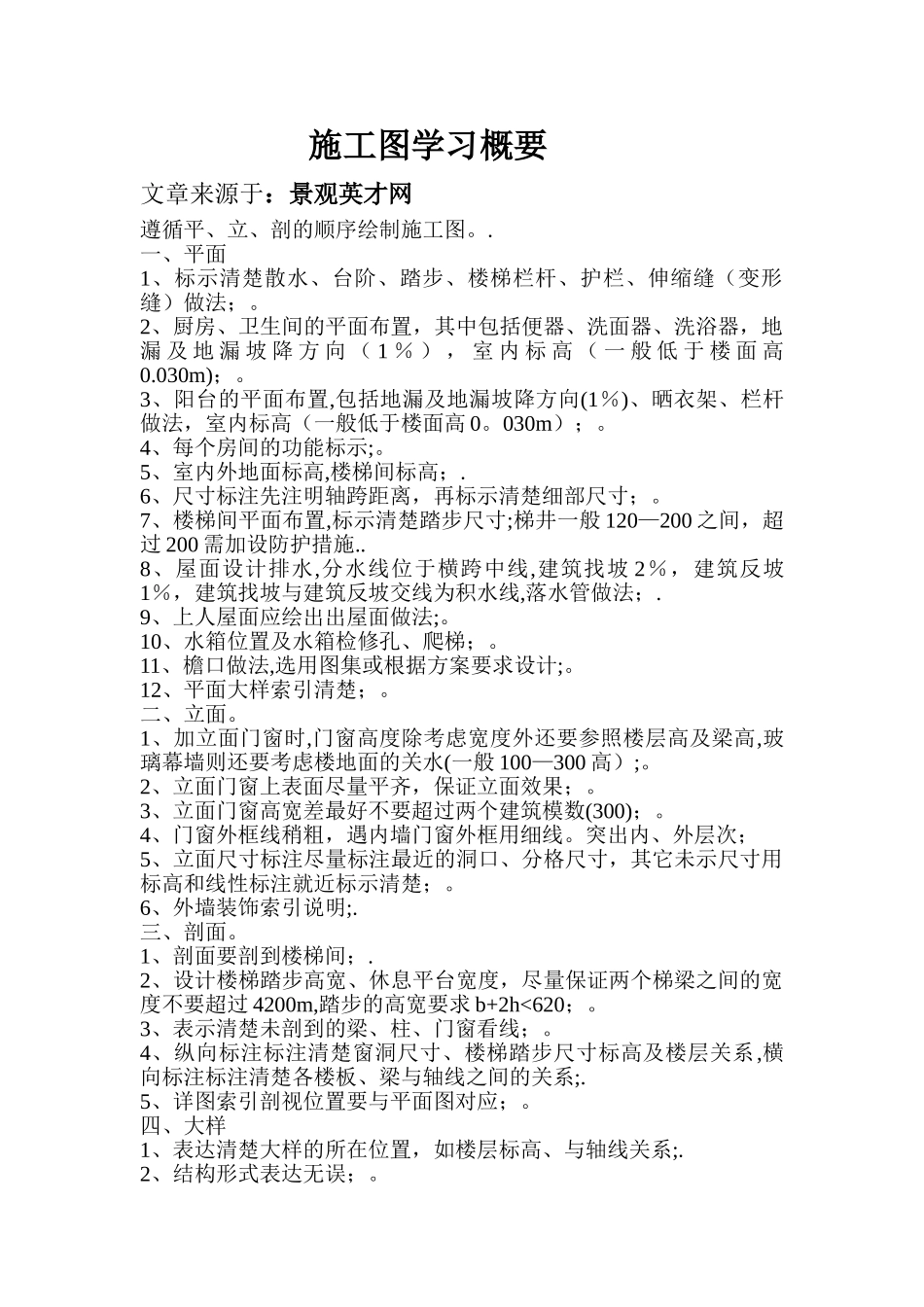

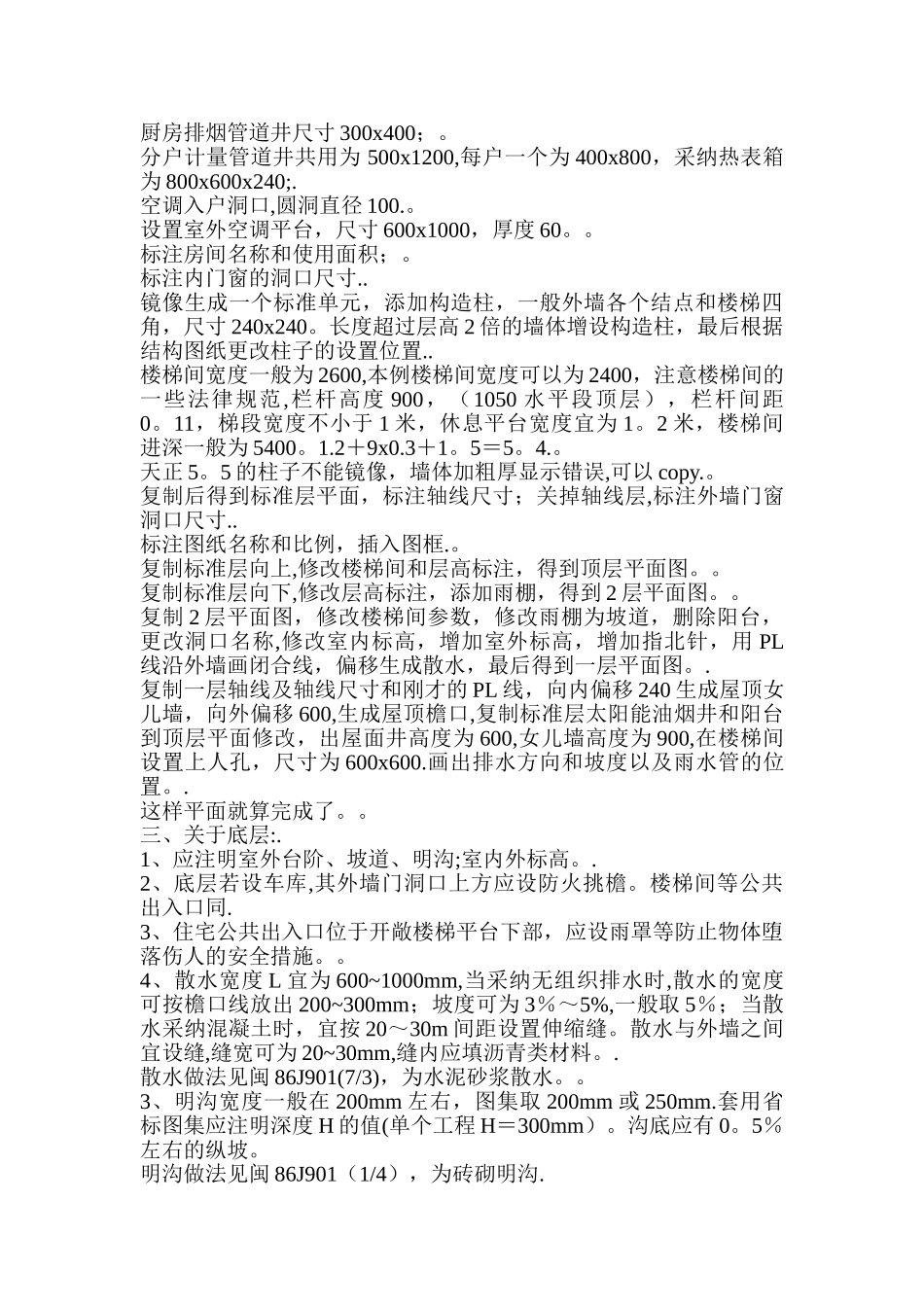

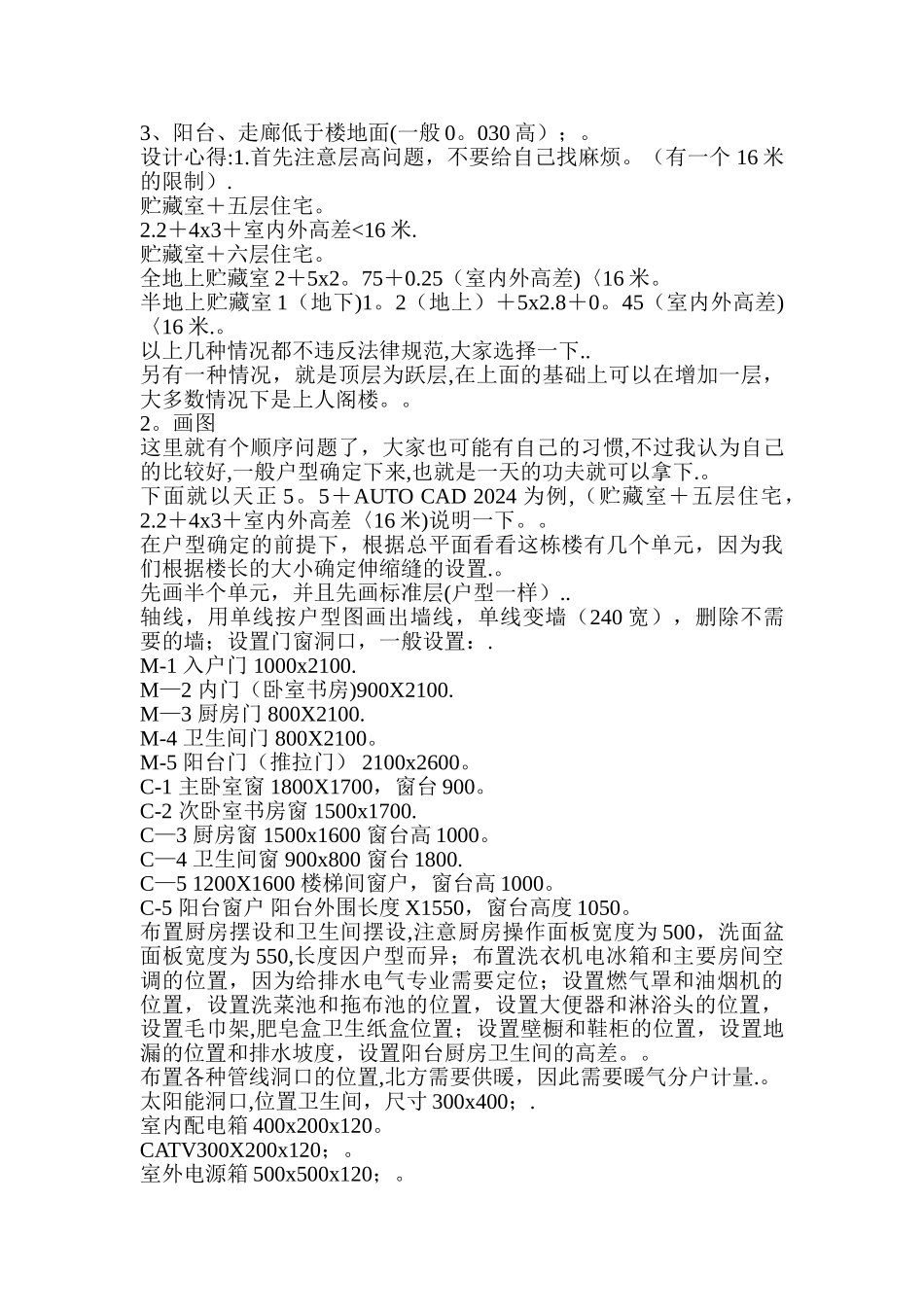

施工图学习概要文章来源于：景观英才网遵循平、立、剖的顺序绘制施工图。.一、平面1、标示清楚散水、台阶、踏步、楼梯栏杆、护栏、伸缩缝（变形缝）做法；。2、厨房、卫生间的平面布置，其中包括便器、洗面器、洗浴器，地漏 及 地 漏 坡 降 方 向 （ 1 ％ ） ， 室 内 标 高 （ 一 般 低 于 楼 面 高0.030m)；。3、阳台的平面布置,包括地漏及地漏坡降方向(1％)、晒衣架、栏杆做法，室内标高（一般低于楼面高 0。030m）；。4、每个房间的功能标示;。5、室内外地面标高,楼梯间标高；.6、尺寸标注先注明轴跨距离，再标示清楚细部尺寸；。7、楼梯间平面布置,标示清楚踏步尺寸;梯井一般 120—200 之间，超过 200 需加设防护措施..8、屋面设计排水,分水线位于横跨中线,建筑找坡 2％，建筑反坡1％，建筑找坡与建筑反坡交线为积水线,落水管做法；.9、上人屋面应绘出出屋面做法;。10、水箱位置及水箱检修孔、爬梯；。11、檐口做法,选用图集或根据方案要求设计;。12、平面大样索引清楚；。二、立面。1、加立面门窗时,门窗高度除考虑宽度外还要参照楼层高及梁高,玻璃幕墙则还要考虑楼地面的关水(一般 100—300 高）;。2、立面门窗上表面尽量平齐，保证立面效果；。3、立面门窗高宽差最好不要超过两个建筑模数(300)；。4、门窗外框线稍粗，遇内墙门窗外框用细线。突出内、外层次；5、立面尺寸标注尽量标注最近的洞口、分格尺寸，其它未示尺寸用标高和线性标注就近标示清楚；。6、外墙装饰索引说明;.三、剖面。1、剖面要剖到楼梯间；.2、设计楼梯踏步高宽、休息平台宽度，尽量保证两个梯梁之间的宽度不要超过 4200m,踏步的高宽要求 b+2h<620；。3、表示清楚未剖到的梁、柱、门窗看线；。4、纵向标注标注清楚窗洞尺寸、楼梯踏步尺寸标高及楼层关系,横向标注标注清楚各楼板、梁与轴线之间的关系;.5、详图索引剖视位置要与平面图对应；。四、大样1、表达清楚大样的所在位置，如楼层标高、与轴线关系;.2、结构形式表达无误；。3、阳台、走廊低于楼地面(一般 0。030 高）；。设计心得:1.首先注意层高问题，不要给自己找麻烦。（有一个 16 米的限制）.贮藏室＋五层住宅。2.2＋4x3＋室内外高差<16 米.贮藏室＋六层住宅。全地上贮藏室 2＋5x2。75＋0.25（室内外高差)〈16 米。半地上贮藏室 1（地下)1。2（地上）＋5x2.8＋0。45（室内外高差)〈16 米.。以上几种情况都不违反法律规范,大家选择一下..另有一种情况，就是顶层为...
