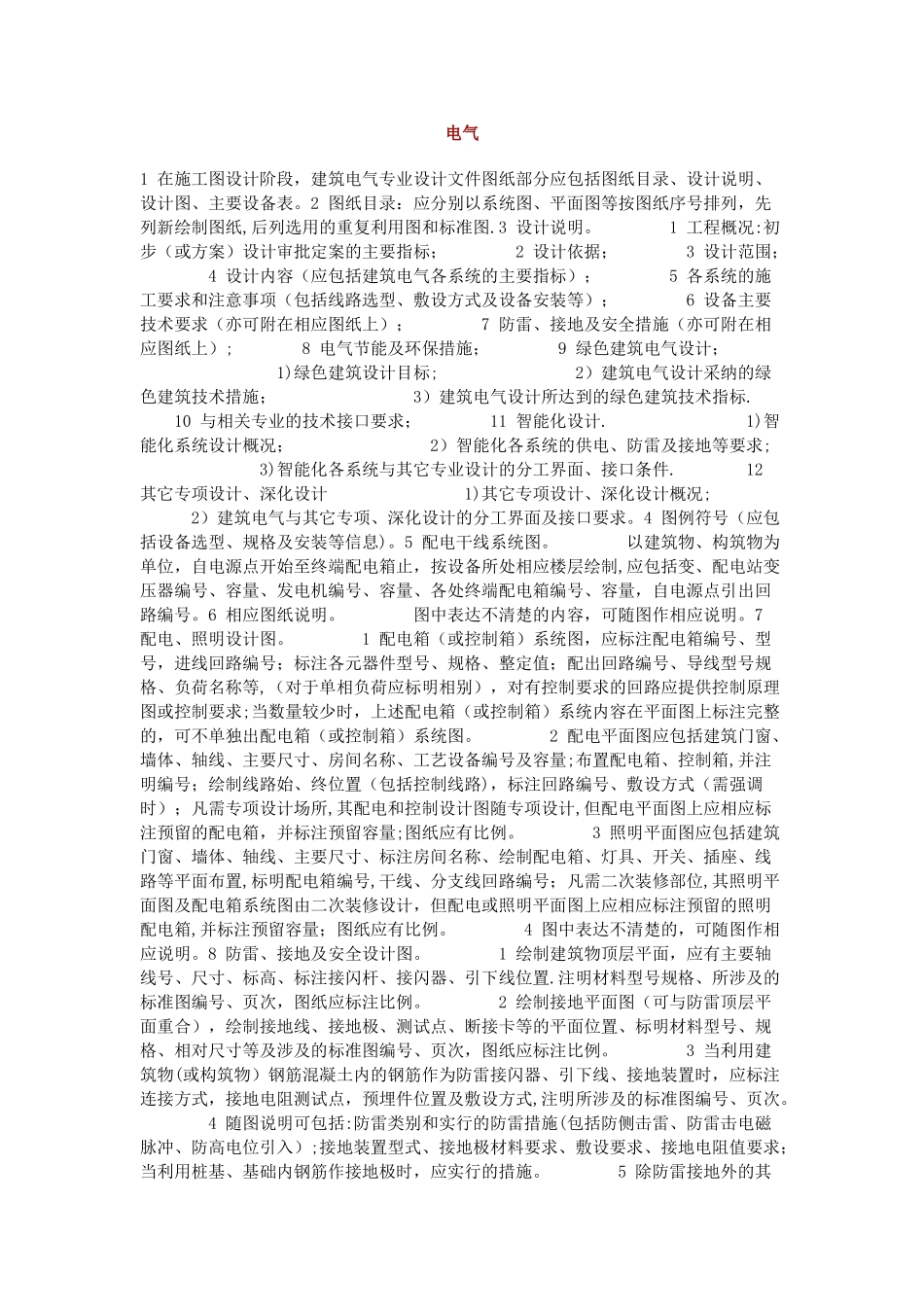

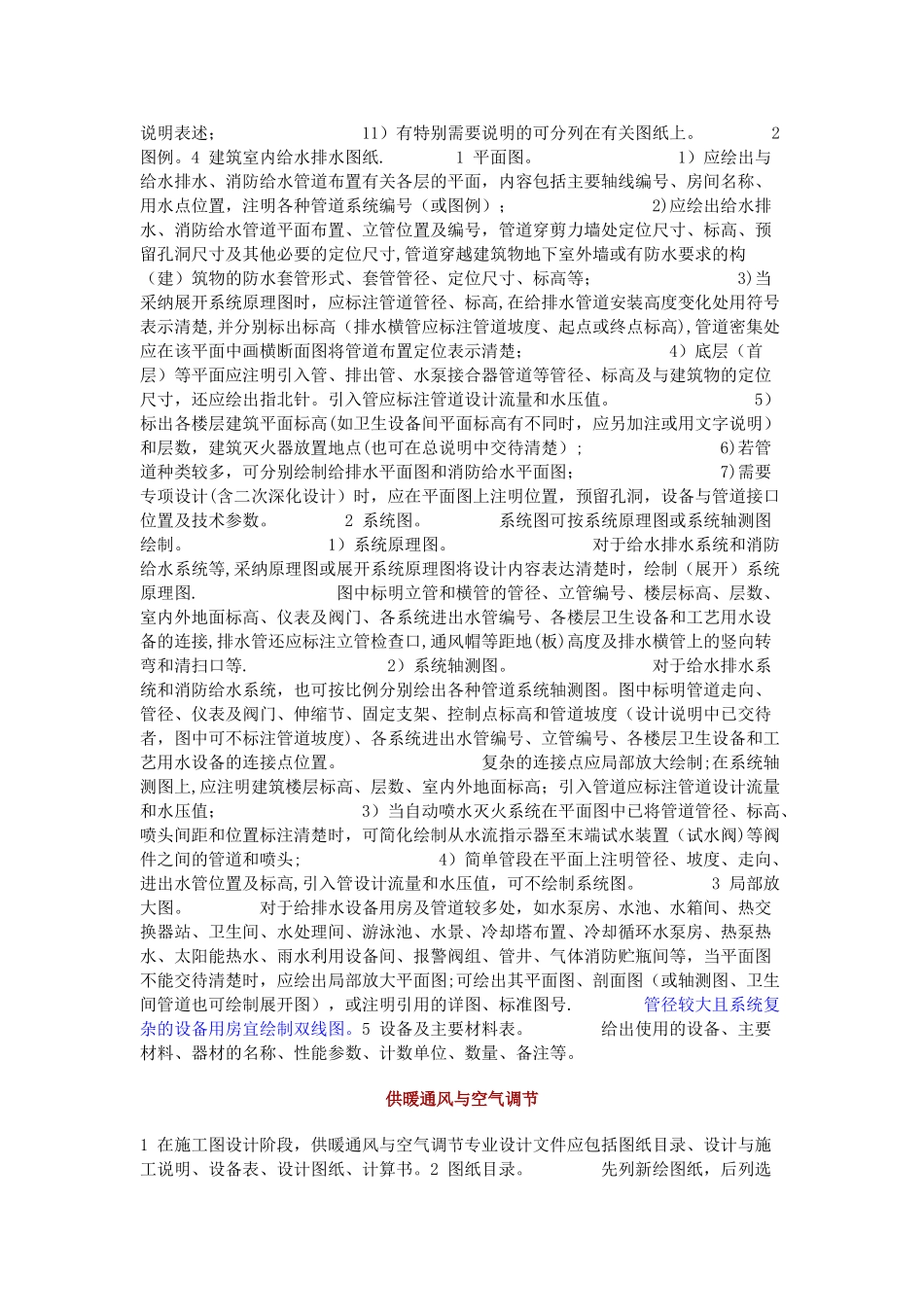

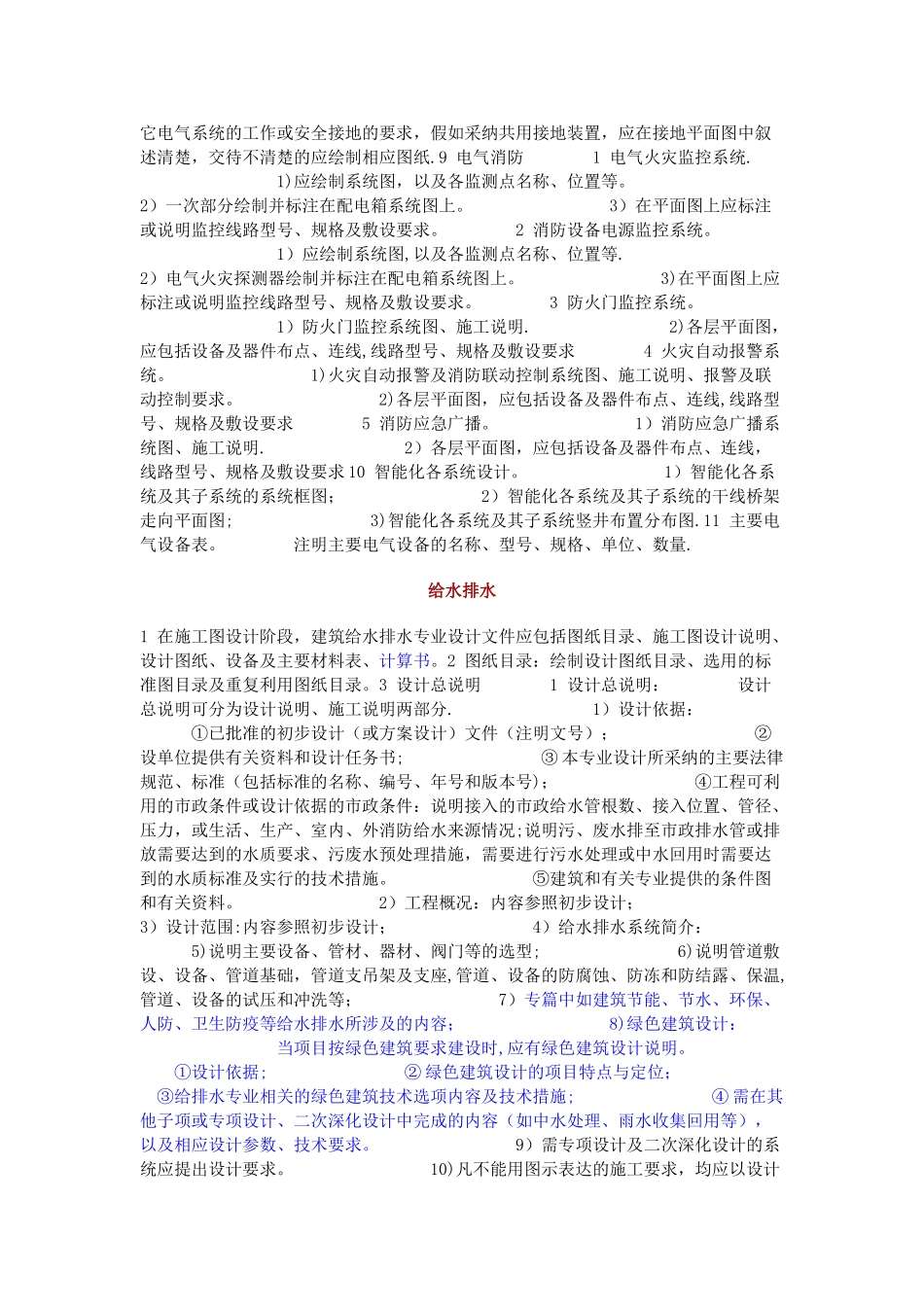

电气1 在施工图设计阶段，建筑电气专业设计文件图纸部分应包括图纸目录、设计说明、设计图、主要设备表。2 图纸目录：应分别以系统图、平面图等按图纸序号排列，先列新绘制图纸,后列选用的重复利用图和标准图.3 设计说明。 1 工程概况:初步（或方案）设计审批定案的主要指标； 2 设计依据； 3 设计范围； 4 设计内容（应包括建筑电气各系统的主要指标）； 5 各系统的施工要求和注意事项（包括线路选型、敷设方式及设备安装等）； 6 设备主要技术要求（亦可附在相应图纸上）； 7 防雷、接地及安全措施（亦可附在相应图纸上）; 8 电气节能及环保措施； 9 绿色建筑电气设计； 1)绿色建筑设计目标; 2）建筑电气设计采纳的绿色建筑技术措施； 3）建筑电气设计所达到的绿色建筑技术指标. 10 与相关专业的技术接口要求； 11 智能化设计. 1)智能化系统设计概况； 2）智能化各系统的供电、防雷及接地等要求; 3)智能化各系统与其它专业设计的分工界面、接口条件. 12 其它专项设计、深化设计 1)其它专项设计、深化设计概况; 2）建筑电气与其它专项、深化设计的分工界面及接口要求。4 图例符号（应包括设备选型、规格及安装等信息)。5 配电干线系统图。 以建筑物、构筑物为单位，自电源点开始至终端配电箱止，按设备所处相应楼层绘制,应包括变、配电站变压器编号、容量、发电机编号、容量、各处终端配电箱编号、容量，自电源点引出回路编号。6 相应图纸说明。 图中表达不清楚的内容，可随图作相应说明。7 配电、照明设计图。 1 配电箱（或控制箱）系统图，应标注配电箱编号、型号，进线回路编号；标注各元器件型号、规格、整定值；配出回路编号、导线型号规格、负荷名称等,（对于单相负荷应标明相别），对有控制要求的回路应提供控制原理图或控制要求;当数量较少时，上述配电箱（或控制箱）系统内容在平面图上标注完整的，可不单独出配电箱（或控制箱）系统图。 2 配电平面图应包括建筑门窗、墙体、轴线、主要尺寸、房间名称、工艺设备编号及容量;布置配电箱、控制箱,并注明编号；绘制线路始、终位置（包括控制线路)，标注回路编号、敷设方式（需强调时）；凡需专项设计场所,其配电和控制设计图随专项设计,但配电平面图上应相应标注预留的配电箱，并标注预留容量;图纸应有比例。 3 照明平面图应包括建筑门窗、墙体、轴线、主要尺寸、标注房间名称、绘制配电箱、灯具、开关、插座、线路等平面布置,标明配电箱编...
