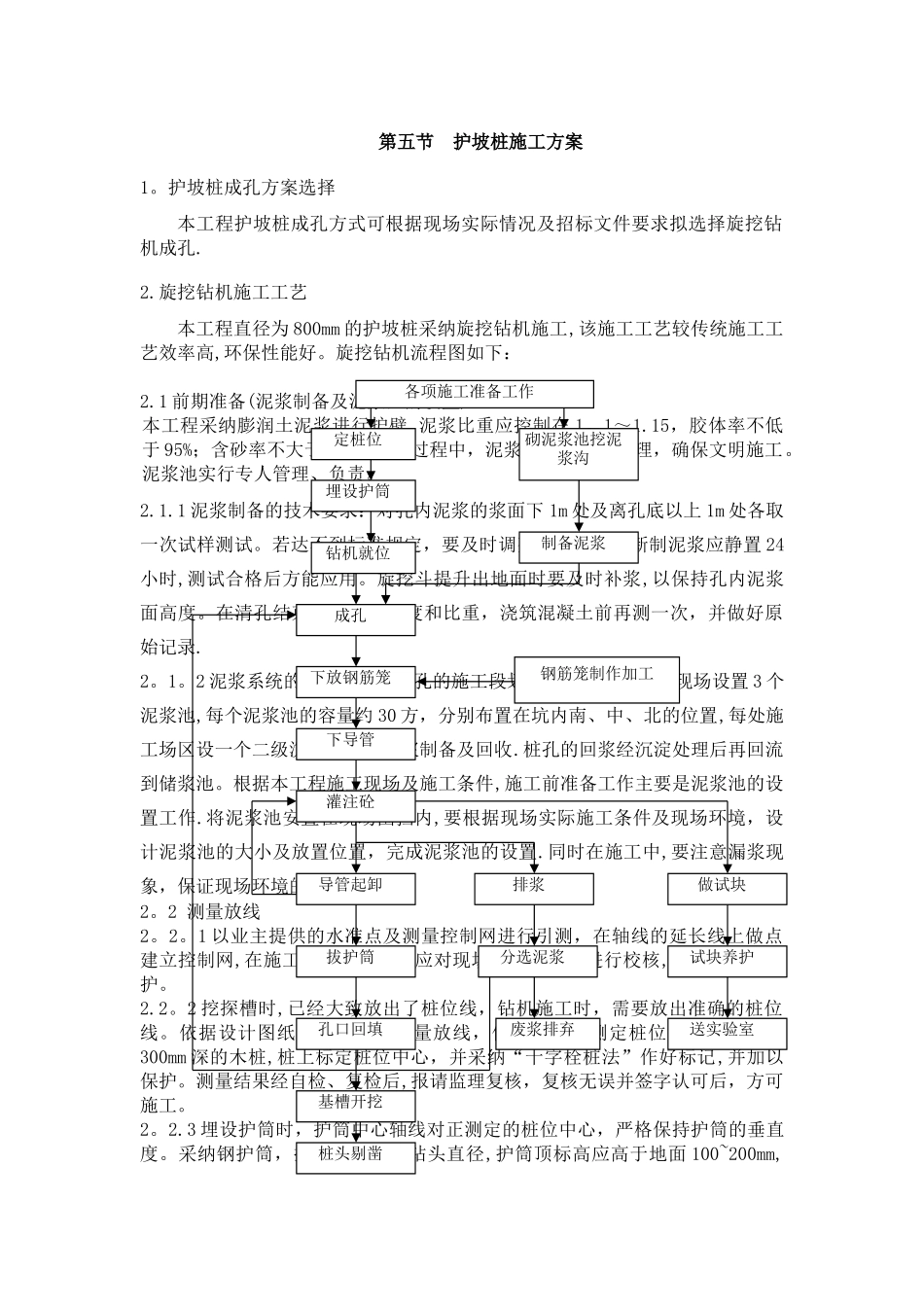

第五节 护坡桩施工方案1。护坡桩成孔方案选择本工程护坡桩成孔方式可根据现场实际情况及招标文件要求拟选择旋挖钻机成孔.2.旋挖钻机施工工艺本工程直径为 800mm 的护坡桩采纳旋挖钻机施工,该施工工艺较传统施工工艺效率高,环保性能好。旋挖钻机流程图如下：2.1 前期准备(泥浆制备及泥浆池的设置)本工程采纳膨润土泥浆进行护壁.泥浆比重应控制在 1。1～1.15，胶体率不低于 95%；含砂率不大于 4％。成孔过程中，泥浆系统应定期清理，确保文明施工。泥浆池实行专人管理、负责。2.1.1 泥浆制备的技术要求：对孔内泥浆的浆面下 1m 处及离孔底以上 1m 处各取一次试样测试。若达不到标准规定，要及时调整泥浆性能。新制泥浆应静置 24小时,测试合格后方能应用。旋挖斗提升出地面时要及时补浆,以保持孔内泥浆面高度。在清孔结束后测一次粘度和比重，浇筑混凝土前再测一次，并做好原始记录.2。1。2 泥浆系统的布置：根据成孔的施工段划分的泥浆需求量，现场设置 3 个泥浆池,每个泥浆池的容量约 30 方，分别布置在坑内南、中、北的位置,每处施工场区设一个二级沉淀池进行泥浆制备及回收.桩孔的回浆经沉淀处理后再回流到储浆池。根据本工程施工现场及施工条件,施工前准备工作主要是泥浆池的设置工作.将泥浆池安置在现场围挡内,要根据现场实际施工条件及现场环境，设计泥浆池的大小及放置位置，完成泥浆池的设置.同时在施工中,要注意漏浆现象，保证现场环境的清洁.2。2 测量放线2。2。1 以业主提供的水准点及测量控制网进行引测，在轴线的延长线上做点建立控制网,在施工过程中，每天应对现场测量控制点进行校核,并作好有效保护。2.2。2 挖探槽时,已经大致放出了桩位线，钻机施工时，需要放出准确的桩位线。依据设计图纸的桩位进行测量放线，使用全站仪测定桩位。在桩位点打300mm 深的木桩,桩上标定桩位中心，并采纳“十字栓桩法”作好标记,并加以保护。测量结果经自检、复检后,报请监理复核，复核无误并签字认可后，方可施工。2。2.3 埋设护筒时，护筒中心轴线对正测定的桩位中心，严格保持护筒的垂直度。采纳钢护筒，护筒直径大于钻头直径,护筒顶标高应高于地面 100~200mm,各项施工准备工作定桩位砌泥浆池挖泥浆沟埋设护筒钻机就位制备泥浆下放钢筋笼成孔下导管灌注砼导管起卸孔口回填拔护筒排浆分选泥浆废浆排弃送实验室试块养护做试块基槽开挖桩头剔凿钢筋笼制作加工并确保筒壁与水平面垂直，隔离地面水，稳定孔口土壤和保护孔壁不塌...
