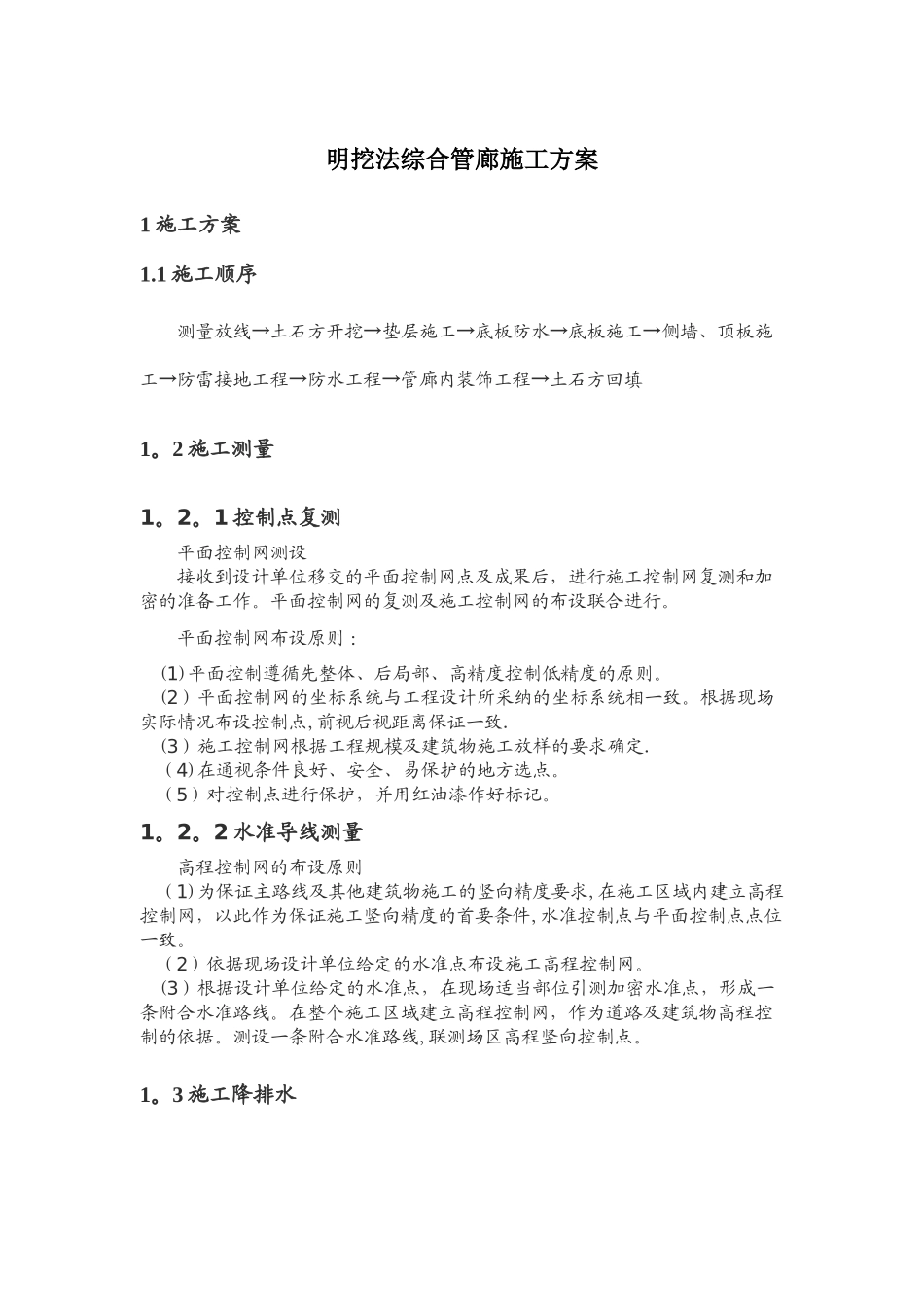

明挖法综合管廊施工方案1 施工方案1.1 施工顺序测量放线→土石方开挖→垫层施工→底板防水→底板施工→侧墙、顶板施工→防雷接地工程→防水工程→管廊内装饰工程→土石方回填1。2 施工测量1。2。1 控制点复测平面控制网测设接收到设计单位移交的平面控制网点及成果后，进行施工控制网复测和加密的准备工作。平面控制网的复测及施工控制网的布设联合进行。平面控制网布设原则 ： (1)平面控制遵循先整体、后局部、高精度控制低精度的原则。 (2）平面控制网的坐标系统与工程设计所采纳的坐标系统相一致。根据现场实际情况布设控制点,前视后视距离保证一致. (3）施工控制网根据工程规模及建筑物施工放样的要求确定. （4)在通视条件良好、安全、易保护的地方选点。 （5）对控制点进行保护，并用红油漆作好标记。1。2。2 水准导线测量高程控制网的布设原则 （1)为保证主路线及其他建筑物施工的竖向精度要求,在施工区域内建立高程控制网，以此作为保证施工竖向精度的首要条件,水准控制点与平面控制点点位一致。 （2）依据现场设计单位给定的水准点布设施工高程控制网。 (3）根据设计单位给定的水准点，在现场适当部位引测加密水准点，形成一条附合水准路线。在整个施工区域建立高程控制网，作为道路及建筑物高程控制的依据。测设一条附合水准路线,联测场区高程竖向控制点。1。3 施工降排水根据实际情况，基坑首先考虑挖集水坑降水，在基底两侧采纳人工开挖排水沟，排水沟尺寸为 30cm×30cm，排水沟采纳 3cm 厚砂浆抹面,距离坡顶线 1 米处挖截水沟，截水沟尺寸为 50×50cm,截水沟采纳 3cm 厚砂浆抹面,若局部地下水丰富，可实行井点降水，实行的相关措施、产生的工程量由现场签证确认。排水沟布置示意图如下: 根据现场实际情况，若地下水位高于沟槽基础底面可采纳管井降水，双排线状布置，在距离基坑边缘约 2。0m 处布置井点吸水管位置，井点布置间距为20m，井深 10m，现场管井布置数量根据降水的效果增加或减少,降水深度距沟槽底面 1m。管井采纳岩心钻机成孔，井径 50cm，滤水管内径大于35cm，井管内径大于水泵外径 5cm,每口深井内配置 1 台深井泵. 根据现场实际情况确定工程量。 在基础结构施工完成以后，经监理工程师批准后进行停抽封井。为了保证封堵安全,在拆封前先用砂砾回填，上部 0。5m 填粘土夯实.管井降水示意图1。4 沟槽开挖土方开挖采纳挖掘机开挖并装 25T 自卸汽车运至武家湾弃土场。石方开挖采纳 CAT...
