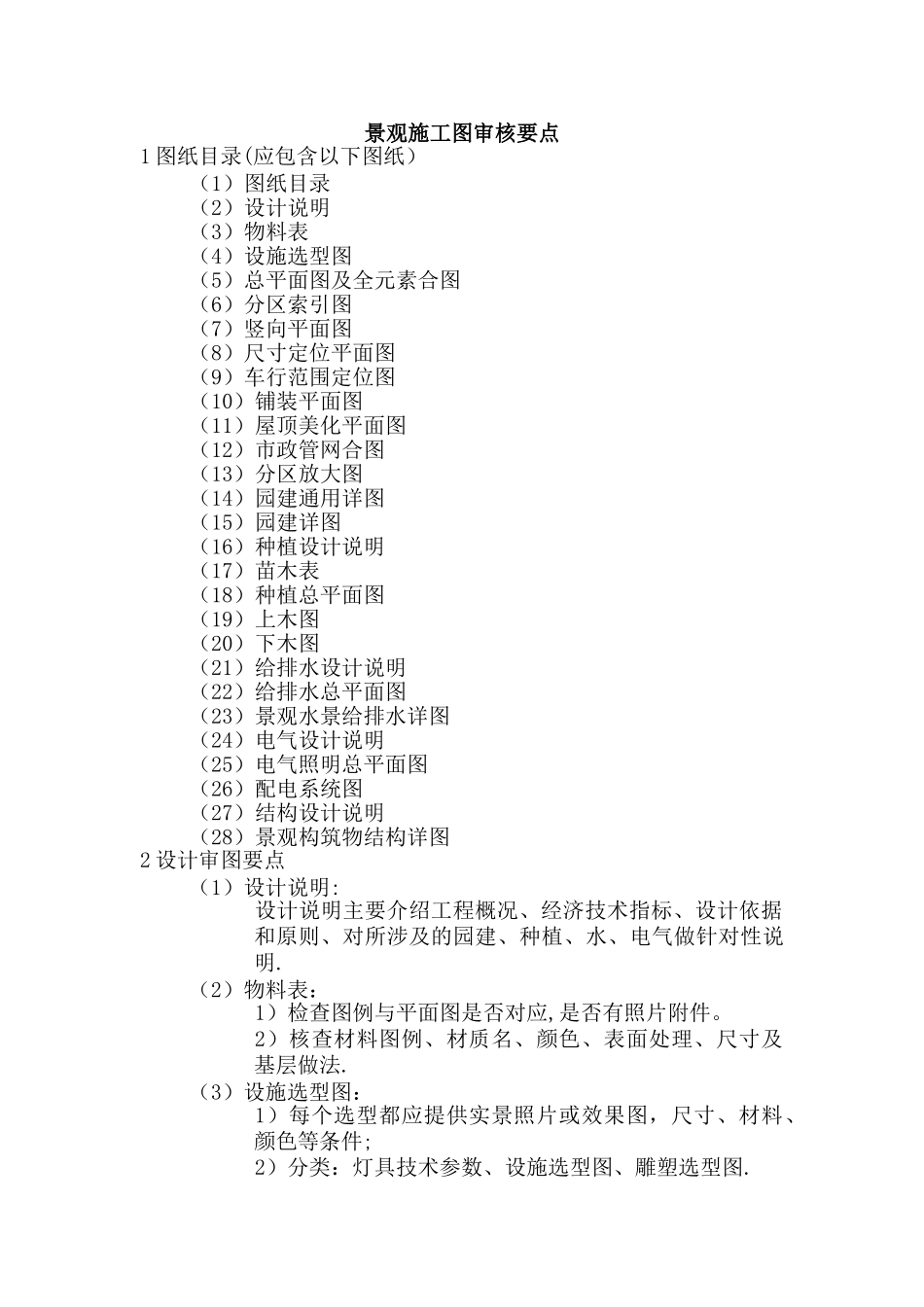

景观施工图审核要点1 图纸目录(应包含以下图纸）（1）图纸目录（2）设计说明（3）物料表（4）设施选型图（5）总平面图及全元素合图（6）分区索引图（7）竖向平面图（8）尺寸定位平面图（9）车行范围定位图（10）铺装平面图（11）屋顶美化平面图（12）市政管网合图（13）分区放大图（14）园建通用详图（15）园建详图（16）种植设计说明（17）苗木表（18）种植总平面图（19）上木图（20）下木图（21）给排水设计说明（22）给排水总平面图（23）景观水景给排水详图（24）电气设计说明（25）电气照明总平面图（26）配电系统图（27）结构设计说明（28）景观构筑物结构详图2 设计审图要点（1）设计说明:设计说明主要介绍工程概况、经济技术指标、设计依据和原则、对所涉及的园建、种植、水、电气做针对性说明.（2）物料表：1）检查图例与平面图是否对应,是否有照片附件。2）核查材料图例、材质名、颜色、表面处理、尺寸及基层做法.（3）设施选型图：1）每个选型都应提供实景照片或效果图，尺寸、材料、颜色等条件;2）分类：灯具技术参数、设施选型图、雕塑选型图.（4）总平面图及全元素合图:1）总平面图包含以下内容：用地红线；消防车道、消防登高场地、回车场地；公交车站、出租车站、斑马线、路灯、人行道树池;酒店前场大巴车转弯轨迹；盲道、残坡；2）全元素合图包含以下内容：所有灯具、伞座、雕塑、坐椅、垃圾筒、花钵等景观小品;出挑的二层平面（如雨篷等)投影线、地下建筑的边界线;地面构筑物如风井、煤气调压站、市政变配电箱等；标识系统、摄像头、室外音响、配电箱、有线网络箱、燃气站等设施；所有井盖。（5）分区索引图索引明确，全面覆盖，粗虚线框表示出每个分区的范围。（6）竖向平面图1)主干道、广场、建筑底层、水面、地形、假山等详细标高;2）道路、道牙等现状标高、建筑正负零标高等；3）起止坡点、坡度、坡长；变坡线、横坡、纵坡；4）地形等高线，注明最高点标高；5)排水沟、雨水口；6）地下车库坡道入口截水沟、坡度；7）标注地下降板标高；8)台阶上下级关系和标高;9）排水沟始末点标高。（7）尺寸定位平面图1）单体控制性尺寸（种植池、水景、台阶等）；2）基准控制点、坐标；3）消防车道、登高面、回车场及上车区域等特别基层区域定位。（8）车行范围定位图消防车道、登高面、回车场及上车区域等特别基层区域定位.（9）铺装平面图包含以下内容：排水沟盖板、盲道；所有井盖、消防结合器、消防栓。（10）屋顶美化平面图(11）市...
