智能家居设计方案

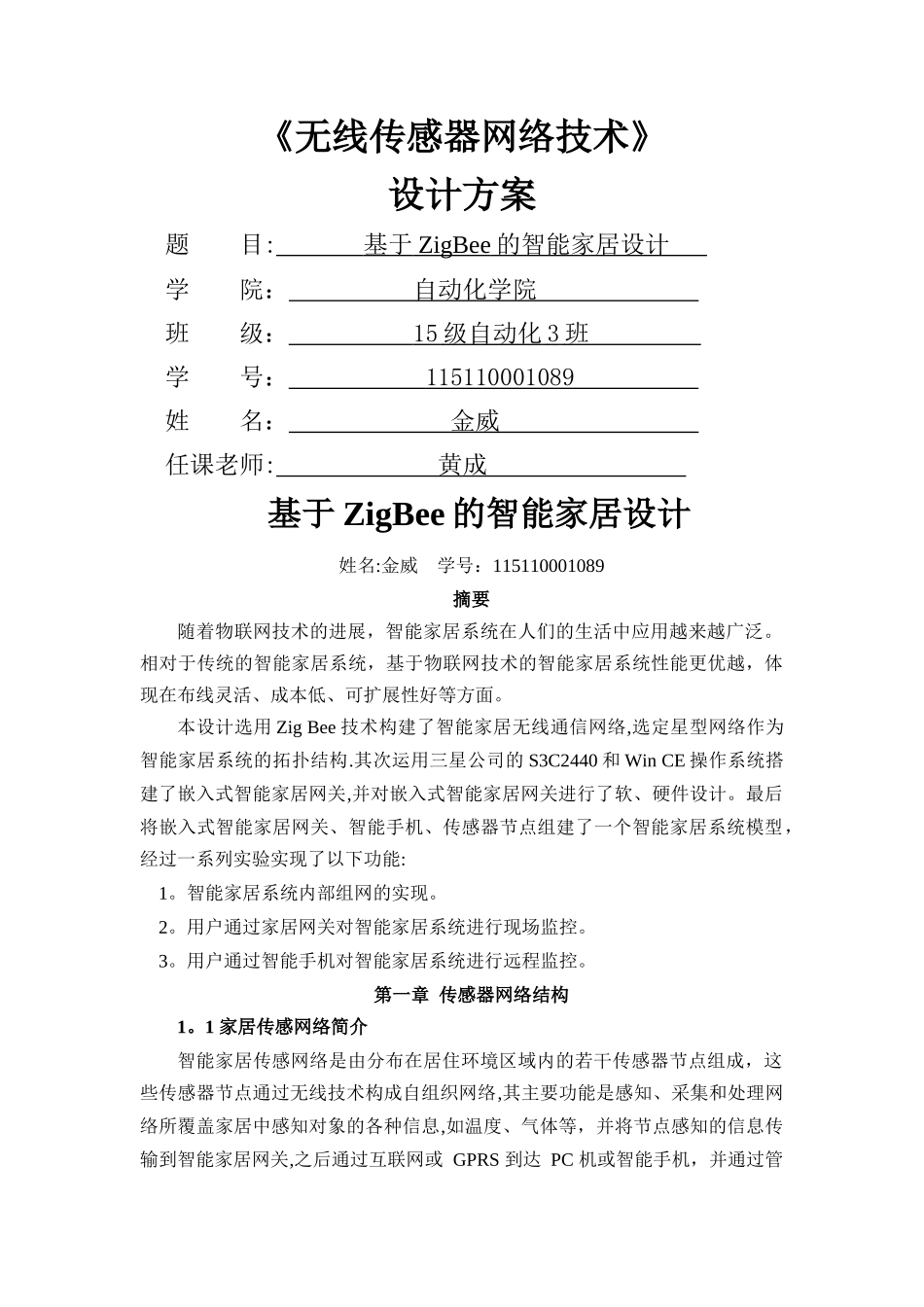

《无线传感器网络技术》设计方案题 目: 基于 ZigBee 的智能家居设计 学 院： 自动化学院 班 级： 15 级自动化 3 班 学 号： 115110001089 姓 名： 金威 任课老师: 黄成 基于 ZigBee 的智能家居设计姓名:金威 学号：115110001089摘要随着物联网技术的进展，智能家居系统在人们的生活中应用越来越广泛。相对于传统的智能家居系统，基于物联网技术的智能家居系统性能更优越，体现在布线灵活、成本低、可扩展性好等方面。本设计选用 Zig Bee 技术构建了智能家居无线通信网络,选定星型网络作为智能家居系统的拓扑结构.其次运用三星公司的 S3C2440 和 Win CE 操作系统搭建了嵌入式智能家居网关,并对嵌入式智能家居网关进行了软、硬件设计。最后将嵌入式智能家居网关、智能手机、传感器节点组建了一个智能家居系统模型，经过一系列实验实现了以下功能:1。智能家居系统内部组网的实现。2。用户通过家居网关对智能家居系统进行现场监控。3。用户通过智能手机对智能家居系统进行远程监控。第一章 传感器网络结构1。1 家居传感网络简介智能家居传感网络是由分布在居住环境区域内的若干传感器节点组成，这些传感器节点通过无线技术构成自组织网络,其主要功能是感知、采集和处理网络所覆盖家居中感知对象的各种信息,如温度、气体等，并将节点感知的信息传输到智能家居网关,之后通过互联网或 GPRS 到达 PC 机或智能手机，并通过管理设备界面显示出来。从网络的角度来看无线传感器网络也是一个完备的网络体系，由多个节点组成在一起，不同的节点扮演不同的功能实体.典型的智能家居传感网络通常由无线传感器节点、智能家居网关和管理设备组成,在本文中管理设备是指 PC 机或智能手机，智能家居传感网络体系结构如图 1。1 所示.图 1.1 智能家居传感网体系结构图无线传感节点部署完毕后,经过自组织方式构成网络.无线传感器节点监测的目标信号经本地简单处理后传输到智能家居网关。用户通过外部网络 ,比如 GPRS 或 Internet，与智能家居网关进行交互。智能家居网关也可以向网络发布查询请求和控制指令，接收传感节点返回的目标信息。从整个网络功能来分析,传感器节点发挥了路由器和终端节点的双重角色，它主要完成以下功能：首先完成本地信息采集，其次暂存、处理以及发送其它节点转发来的数据，最后协同其它节点共同完成一些特定的任务。无线传感器节点主要由传感器、处理器、无线通信模块和电源这四个模块组成.其中...
