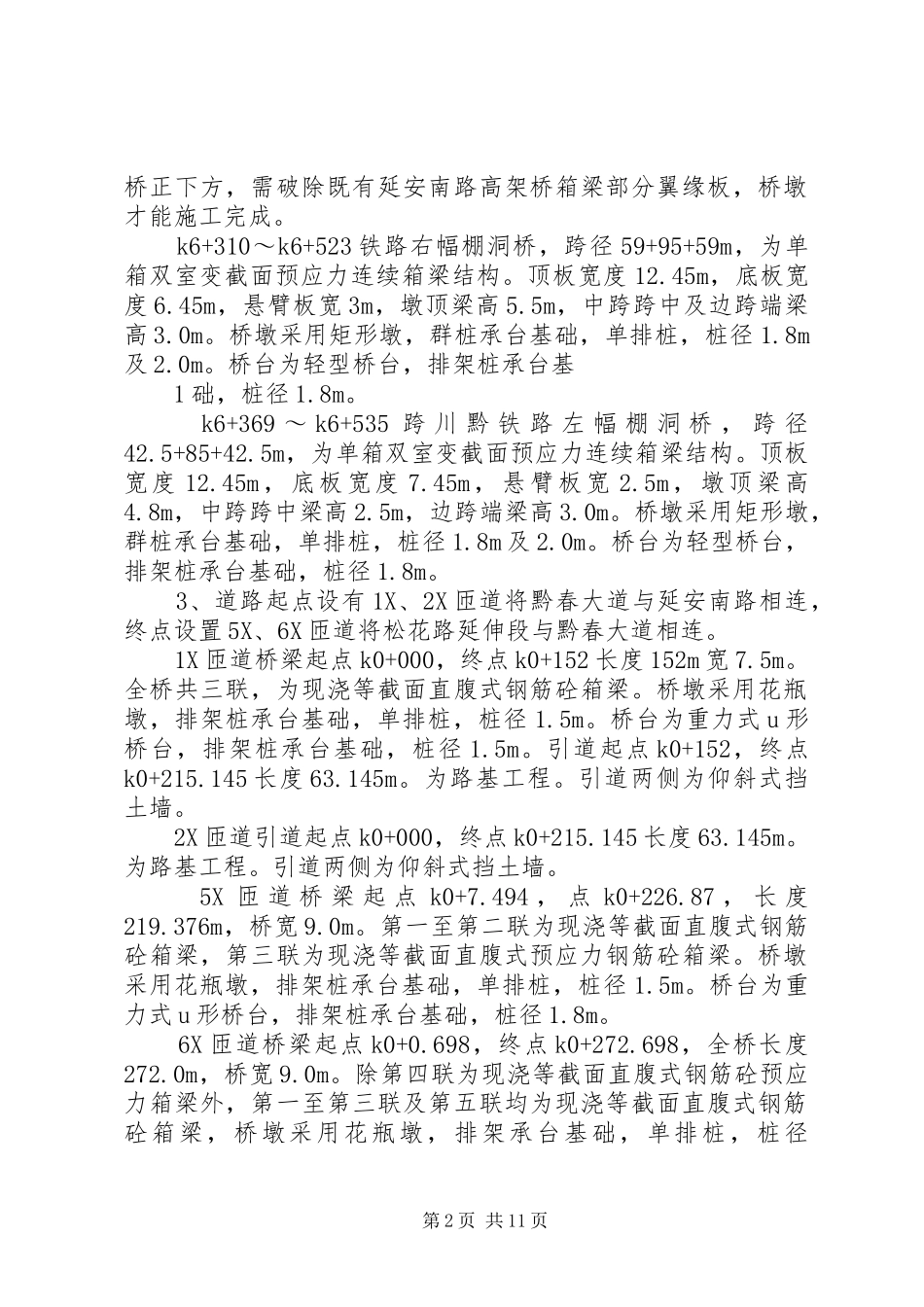

黔春大道单位竣工质量评估报告_第2页
2/11
黔春大道单位竣工质量评估报告XX市黔春大道道路工程五标段单位工程质量评估报告工程名称:XX市黔春大道道路工程施工五标段评估范围:XX市1.5环黔春大道道路工程v标10个子单位工程监理单位:XX省名扬建设工程管理有限公司报告编制:审核(总监理工程师):(注册号:51003455号)批准(单位技术负责人):(注册号:51000299号)年月日一、工程概况:(一)工程名称:XX市黔春大道道路工程(二)建设地点:XX市XX县区,XX县区一带(三)参建单位:建设单位:XX市金阳建设投资(集团)有限公司设计单位:XX省建筑勘察设计研究院设计单位(brt):XX省政工程设计研究总院(集团)有限公司地勘单位:XX省地质勘察设计院监理单位:XX省名扬建设工程管理有限公司施工单位:核工业华南建设工程集团公司(四)建设地点周边环境。XX市黔春大道位于XX市XX县区一环与二环之间的一条快速主干道(俗称1.5环)的一部分。起于南垭路,终点接贵黄路五里冲。本项目起点桩号为k5+250,终点桩号为k6+550。(五)各子单位工程概况:1、主线桥梁为延安南路高架桥,起点为k5+250,终点为k6+369,全桥长度为1119m,采用分离式双幅桥梁,标准段桥面宽度12.75m。上部结构为先简及先简支支后连续预应力砼小箱梁和现浇箱梁结构,左幅桥共计13联,右幅桥共计12联。下部构造桥墩采用方形悬臂墩和方形门架墩,基础为桩基础及承台。桥墩基础为排架桩或群桩承台基础,桩径1.8m。2、黔春大道高架桥20X~27X桥墩位于既有延安南路高架第1页共11页桥正下方,需破除既有延安南路高架桥箱梁部分翼缘板,桥墩才能施工完成。k6+310~k6+523铁路右幅棚洞桥,跨径59+95+59m,为单箱双室变截面预应力连续箱梁结构。顶板宽度12.45m,底板宽度6.45m,悬臂板宽3m,墩顶梁高5.5m,中跨跨中及边跨端梁高3.0m。桥墩采用矩形墩,群桩承台基础,单排桩,桩径1.8m及2.0m。桥台为轻型桥台,排架桩承台基1础,桩径1.8m。k6+369~k6+535跨川黔铁路左幅棚洞桥,跨径42.5+85+42.5m,为单箱双室变截面预应力连续箱梁结构。顶板宽度12.45m,底板宽度7.45m,悬臂板宽2.5m,墩顶梁高4.8m,中跨跨中梁高2.5m,边跨端梁高3.0m。桥墩采用矩形墩,群桩承台基础,单排桩,桩径1.8m及2.0m。桥台为轻型桥台,排架桩承台基础,桩径1.8m。3、道路起点设有1X、2X匝道将黔春大道与延安南路相连,终点设置5X、6X匝道将松花路延伸段与黔春大道相连。1X匝道桥梁起点k0+000,终点k0+152长度152m宽7.5m。全桥共三联,为现浇等截面直腹式钢筋砼箱梁。桥墩采用花瓶墩,排架桩承台基础,单排桩,桩径1.5m。桥台为重力式u形桥台,排架桩承台基础,桩径1.5m。引道起点k0+152,终点k0+215.145长度63.145m。为路基工程。引道两侧为仰斜式挡土墙。2X匝道引道起点k0+000,终点k0+215.145长度63.145m。为路基工程。引道两侧为仰斜式挡土墙。5X匝道桥梁起点k0+7.494,点k0+226.87,长度219.376m,桥宽9.0m。第一至第二联为现浇等截面直腹式钢筋砼箱梁,第三联为现浇等截面直腹式预应力钢筋砼箱梁。桥墩采用花瓶墩,排架桩承台基础,单排桩,桩径1.5m。桥台为重力式u形桥台,排架桩承台基础,桩径1.8m。6X匝道桥梁起点k0+0.698,终点k0+272.698,全桥长度272.0m,桥宽9.0m。除第四联为现浇等截面直腹式钢筋砼预应力箱梁外,第一至第三联及第五联均为现浇等截面直腹式钢筋砼箱梁,桥墩采用花瓶墩,排架承台基础,单排桩,桩径第2页共11页1.5m。桥台为重力式u形桥台,群桩承台基础,桩径21.5m。主线桥和匝道桥面为10㎝沥青混凝土+8㎝p8c40防水钢筋混凝土。4、在黔春大道k5+760处为松花路brt系统工程,位于延安南路与松花路延伸段交叉口。平面布置为“工”形,其中包括人行天桥(含主桥、梯坡道)及站厅、站台(站台位于延安南路高架桥第五联及第七联之上)、站厅及站台雨棚,站厅与站台采用钢梁(1X、2X、3X、4X钢梁,其中4X为空心板钢箱梁,1X-3X为h型钢组合钢梁),主桥为2个,采用吊杆吊于黔春大道高架桥第六联左右幅现浇箱梁之下,主桥为筋砼现浇梁,每个主桥宽度为3.2m;钢梁宽度为4.2m,梯道宽度2.5m。站厅基础为直径1.5m及1.8m桩基础,墩柱为圆柱;梯坡道基础为直径1.5m桩...
