木跳板外架方案

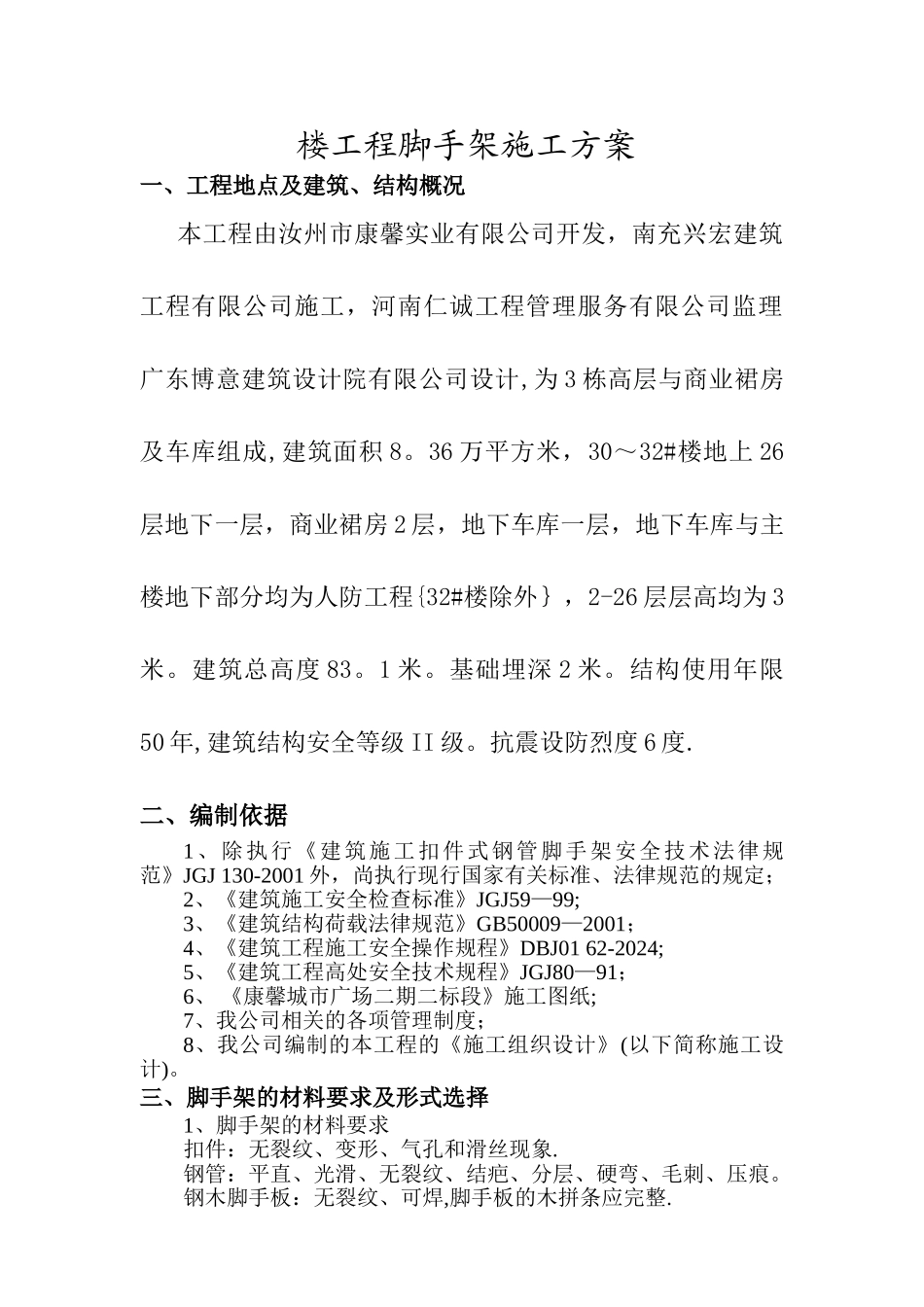

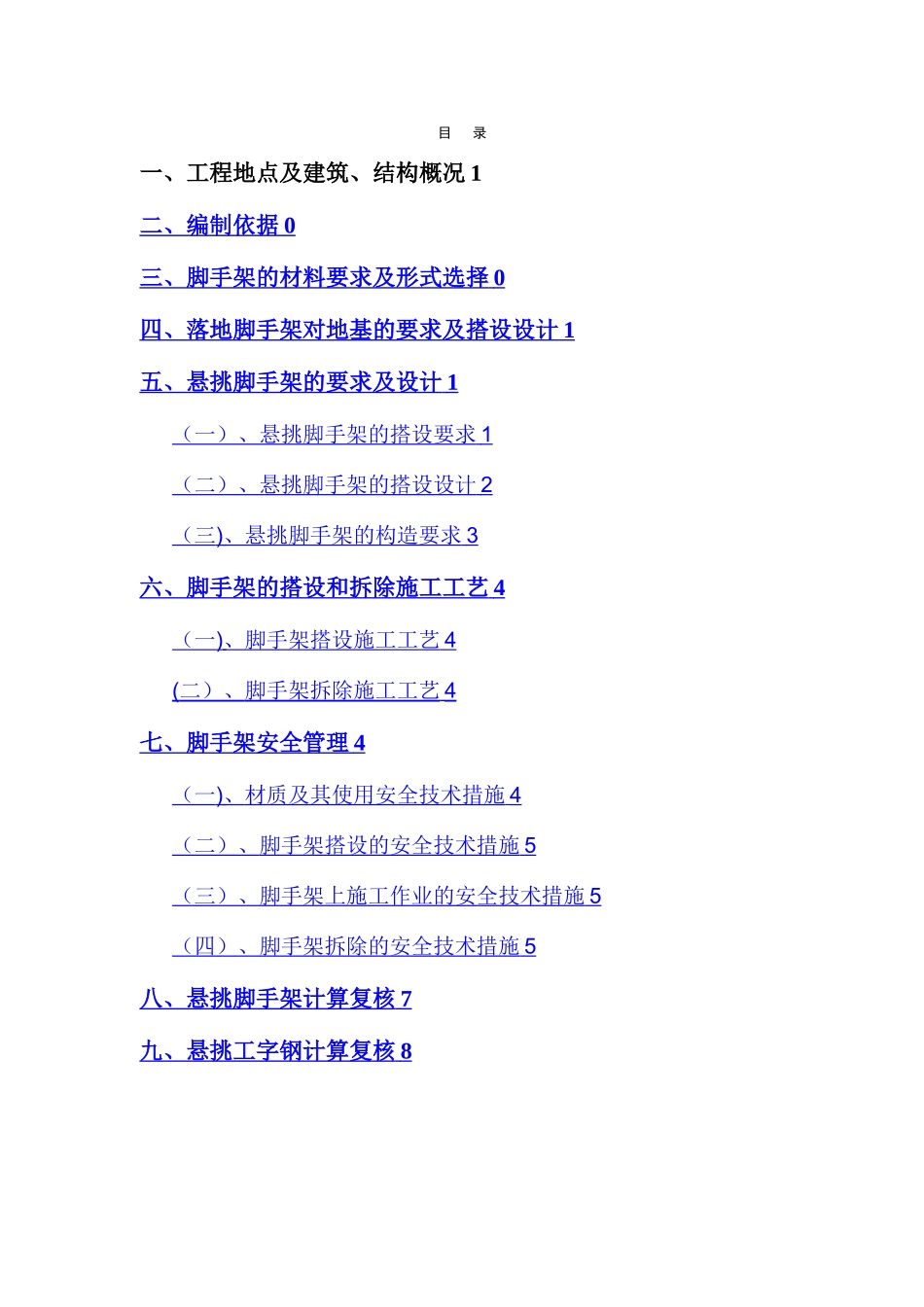

康馨城市广场二期二标段 32#楼脚手架搭设方案编制人：审核人：编制单位:南充兴宏建筑工程有限公司编制时间:2024.2.25目 录一、工程地点及建筑、结构概况 1二、编制依据 0 三、脚手架的材料要求及形式选择 0 四、落地脚手架对地基的要求及搭设设计 1 五、悬挑脚手架的要求及设计 1 （一）、悬挑脚手架的搭设要求 1 （二）、悬挑脚手架的搭设设计 2 （三 ) 、悬挑脚手架的构造要求 3 六、脚手架的搭设和拆除施工工艺 4 （一 ) 、脚手架搭设施工工艺 4 ( 二）、 脚手架拆除施工工艺 4 七、脚手架安全管理 4 （一 ) 、 材质及其使用安全技术措施 4 （二）、 脚手架搭设的安全技术措施 5 （三）、脚手架上施工作业的安全技术措施 5 （四）、脚手架拆除的安全技术措施 5 八、悬挑脚手架计算复核 7 九、悬挑工字钢计算复核 8 楼工程脚手架施工方案一、工程地点及建筑、结构概况本工程由汝州市康馨实业有限公司开发，南充兴宏建筑工程有限公司施工，河南仁诚工程管理服务有限公司监理广东博意建筑设计院有限公司设计,为 3 栋高层与商业裙房及车库组成,建筑面积 8。36 万平方米，30～32#楼地上 26层地下一层，商业裙房 2 层，地下车库一层，地下车库与主楼地下部分均为人防工程{32#楼除外｝，2-26 层层高均为 3米。建筑总高度 83。1 米。基础埋深 2 米。结构使用年限50 年,建筑结构安全等级 II 级。抗震设防烈度 6 度.二、编制依据1、除执行《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ 130-2001 外，尚执行现行国家有关标准、法律规范的规定；2、《建筑施工安全检查标准》JGJ59—99;3、《建筑结构荷载法律规范》GB50009—2001；4、《建筑工程施工安全操作规程》DBJ01 62-2024;5、《建筑工程高处安全技术规程》JGJ80—91；6、 《康馨城市广场二期二标段》施工图纸;7、我公司相关的各项管理制度；8、我公司编制的本工程的《施工组织设计》(以下简称施工设计)。三、脚手架的材料要求及形式选择1、脚手架的材料要求扣件：无裂纹、变形、气孔和滑丝现象.钢管：平直、光滑、无裂纹、结疤、分层、硬弯、毛刺、压痕。钢木脚手板：无裂纹、可焊,脚手板的木拼条应完整.2、脚手架的形式选择根据本次施工工程的长度和高度及平面形式和结构类型,结合我司现有设备,经比较决定，地下一层至地上 3 层外架采纳普通落地双排外脚手架;注:（主楼西边靠商业部分落地脚手架搭设到 4 层，4 层往上...
