机泵类设备安装施工方案

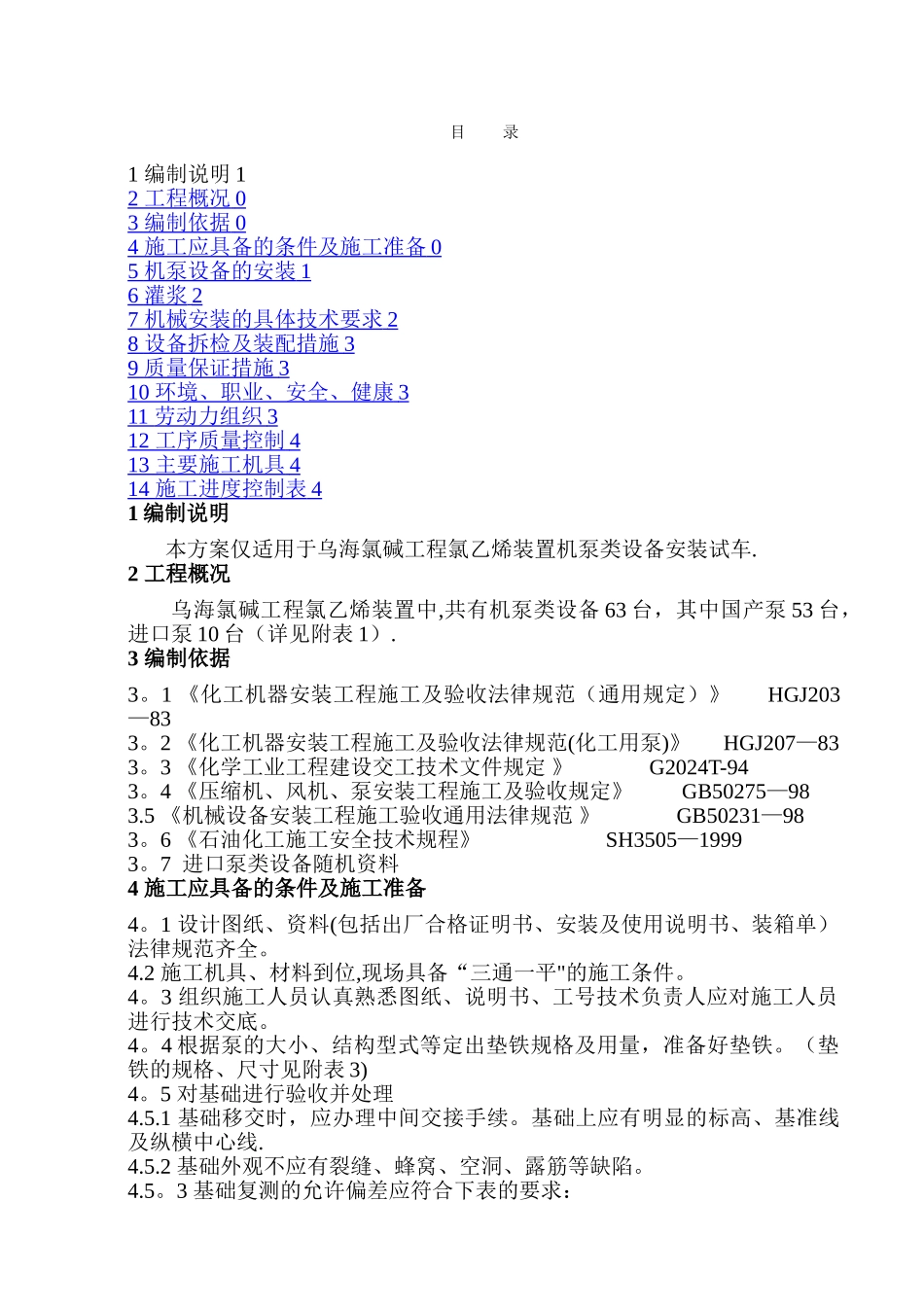

目 录1 编制说明 12 工程概况 0 3 编制依据 0 4 施工应具备的条件及施工准备 0 5 机泵设备的安装 1 6 灌浆 2 7 机械安装的具体技术要求 2 8 设备拆检及装配措施 3 9 质量保证措施 3 10 环境、职业、安全、健康 3 11 劳动力组织 3 12 工序质量控制 4 13 主要施工机具 4 14 施工进度控制表 4 1 编制说明本方案仅适用于乌海氯碱工程氯乙烯装置机泵类设备安装试车.2 工程概况乌海氯碱工程氯乙烯装置中,共有机泵类设备 63 台，其中国产泵 53 台，进口泵 10 台（详见附表 1）.3 编制依据3。1 《化工机器安装工程施工及验收法律规范（通用规定）》 HGJ203—833。2 《化工机器安装工程施工及验收法律规范(化工用泵)》 HGJ207—833。3 《化学工业工程建设交工技术文件规定 》 G2024T-943。4 《压缩机、风机、泵安装工程施工及验收规定》 GB50275—983.5 《机械设备安装工程施工验收通用法律规范 》 GB50231—983。6 《石油化工施工安全技术规程》 SH3505—1999 3。7 进口泵类设备随机资料4 施工应具备的条件及施工准备4。1 设计图纸、资料(包括出厂合格证明书、安装及使用说明书、装箱单）法律规范齐全。4.2 施工机具、材料到位,现场具备“三通一平"的施工条件。4。3 组织施工人员认真熟悉图纸、说明书、工号技术负责人应对施工人员进行技术交底。4。4 根据泵的大小、结构型式等定出垫铁规格及用量，准备好垫铁。（垫铁的规格、尺寸见附表 3)4。5 对基础进行验收并处理4.5.1 基础移交时，应办理中间交接手续。基础上应有明显的标高、基准线及纵横中心线.4.5.2 基础外观不应有裂缝、蜂窝、空洞、露筋等缺陷。4.5。3 基础复测的允许偏差应符合下表的要求：泵基础尺寸及位置的允许偏差表序号项目允许偏差(mm）1基础坐标位置（纵、横轴线)±202基础各不同平面的标高+0—203基础上平面外尺寸±204预筒地脚螺栓孔中心位置±10深 度+205孔壁铅垂度每米104.5。4 基础上不得有油污，并应铲出麻面。放置垫铁的部位应铲平，其水平度偏差不应大于 2mm/m。4.5。5 预留孔内杂物必须清理洁净。4。6 设备的开箱检验4。6。1 泵开箱检验时应由建设单位、监理单位、施工单位共同参加，并按下列项目进行检查核对,并做出相应记录。4。6.1.1 箱号、箱数包装情况及名称、型号、规格。4。6.1.2 装箱清单、产品合格证、技术文件、资料及专用工具。4。6.1。3 按装箱清单、技术文件，清点泵的...
