机电一体化系统设计-模拟试卷4及答案

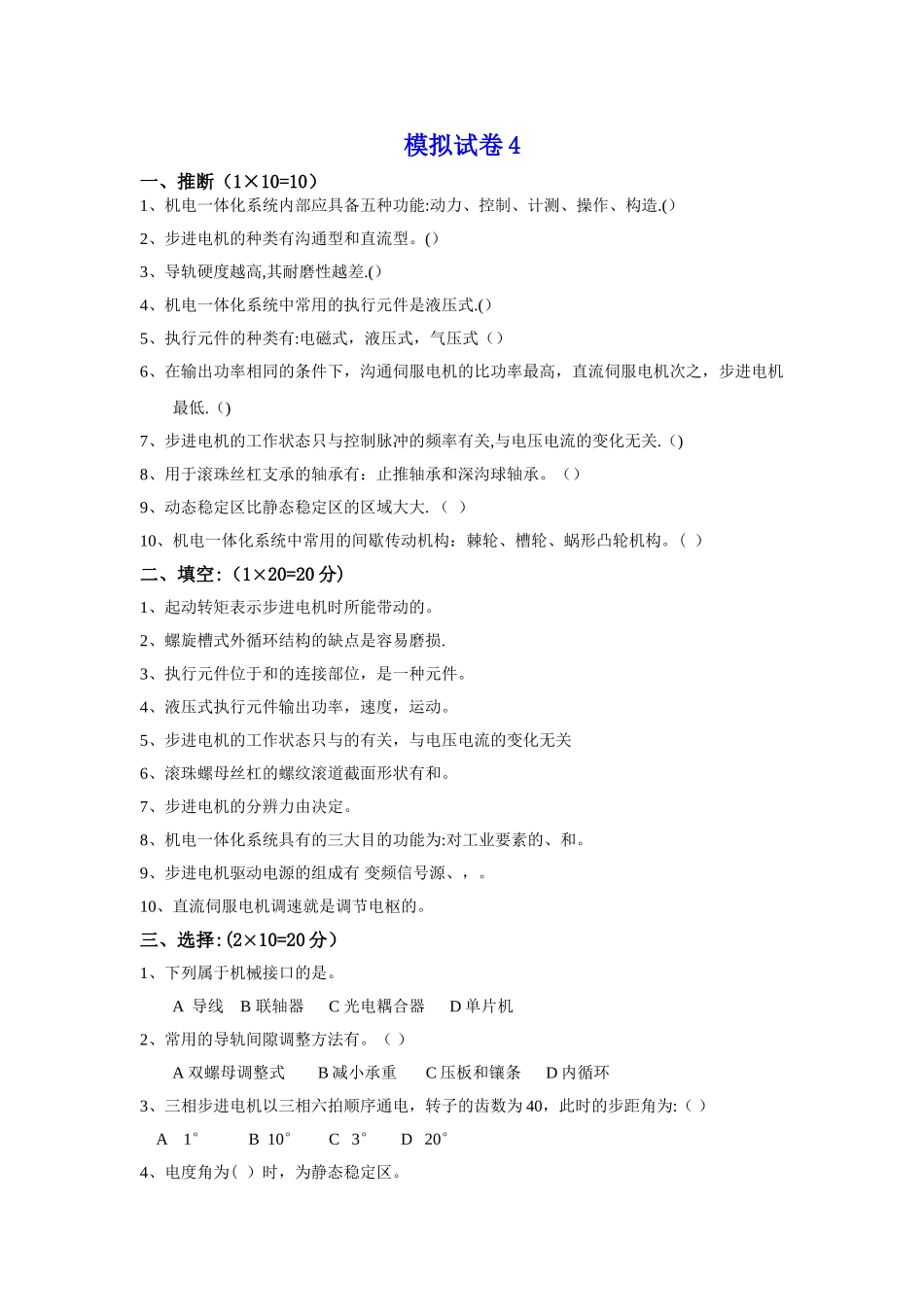

模拟试卷 4一、推断（1×10=10）1、机电一体化系统内部应具备五种功能:动力、控制、计测、操作、构造.(）2、步进电机的种类有沟通型和直流型。(）3、导轨硬度越高,其耐磨性越差.(）4、机电一体化系统中常用的执行元件是液压式.(）5、执行元件的种类有:电磁式，液压式，气压式（）6、在输出功率相同的条件下，沟通伺服电机的比功率最高，直流伺服电机次之，步进电机最低.（)7、步进电机的工作状态只与控制脉冲的频率有关,与电压电流的变化无关.（)8、用于滚珠丝杠支承的轴承有：止推轴承和深沟球轴承。（）9、动态稳定区比静态稳定区的区域大大.（ ）10、机电一体化系统中常用的间歇传动机构：棘轮、槽轮、蜗形凸轮机构。( ）二、填空:（1×20=20 分)1、起动转矩表示步进电机时所能带动的。2、螺旋槽式外循环结构的缺点是容易磨损.3、执行元件位于和的连接部位，是一种元件。4、液压式执行元件输出功率，速度，运动。5、步进电机的工作状态只与的有关，与电压电流的变化无关6、滚珠螺母丝杠的螺纹滚道截面形状有和。7、步进电机的分辨力由决定。8、机电一体化系统具有的三大目的功能为:对工业要素的、和。9、步进电机驱动电源的组成有 变频信号源、，。10、直流伺服电机调速就是调节电枢的。三、选择:(2×10=20 分）1、下列属于机械接口的是。A 导线 B 联轴器 C 光电耦合器 D 单片机2、常用的导轨间隙调整方法有。（ ）A 双螺母调整式 B 减小承重 C 压板和镶条 D 内循环3、三相步进电机以三相六拍顺序通电，转子的齿数为 40，此时的步距角为:（ ） A 1° B 10° C 3° D 20°4、电度角为( ）时，为静态稳定区。 A -л〈θ〈+л B 0<θ〈+л C —л〈θ〈0 D 2л5、把一个步距角分成若干个步距角的方法称为（）. A 细分驱动 B 脉冲 C 梯形波 D 正弦波6、利用压缩液体进行能量转换得执行元件类型是（） A 液压式 B 电气式 C 气压式 D 动力用电机7、E2PROM 存储器指的是(）的半导体存储器。 A 掩膜型 B 紫外线擦除型 C 电擦除型 D 静态存储型8、三相六拍通电方式的步进电机距-角特性曲线族中，每一曲线依次错开的角度为(） A 2л/3 B л/6 C л/2 D л/39、系统的工作性能很大程度上取决于（ )。 A 控制器 B 电动机 C 传感器 D 接口性能10、可在使用中进行调整的预紧调整法是()。 A 双螺母预紧式 B 齿差式 C 垫片式 D 压板式四、问答(6×5=30 分）1、为什...
