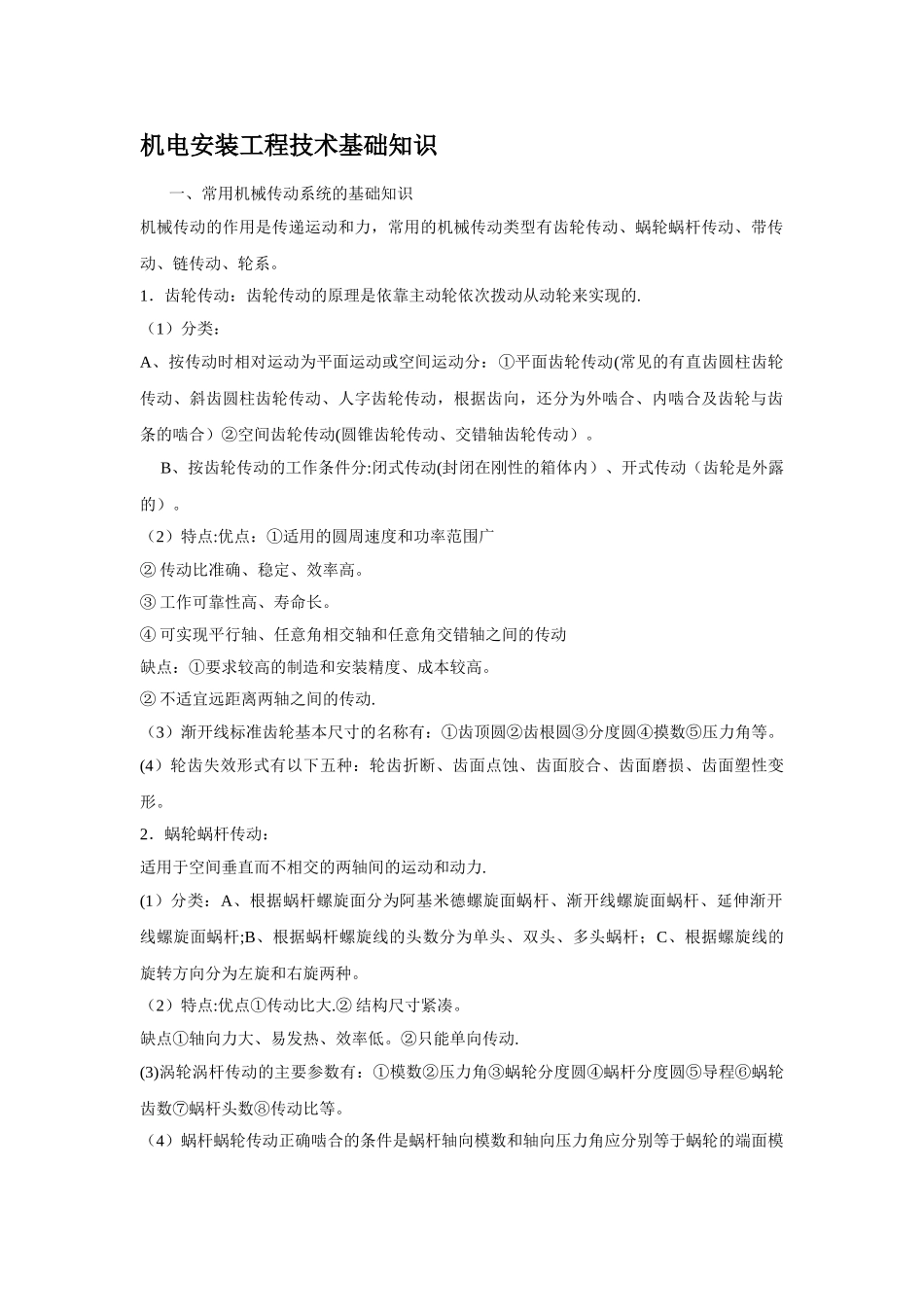

机电安装工程技术基础知识 一、常用机械传动系统的基础知识机械传动的作用是传递运动和力，常用的机械传动类型有齿轮传动、蜗轮蜗杆传动、带传动、链传动、轮系。1．齿轮传动：齿轮传动的原理是依靠主动轮依次拨动从动轮来实现的.（1）分类：A、按传动时相对运动为平面运动或空间运动分：①平面齿轮传动(常见的有直齿圆柱齿轮传动、斜齿圆柱齿轮传动、人字齿轮传动，根据齿向，还分为外啮合、内啮合及齿轮与齿条的啮合）②空间齿轮传动(圆锥齿轮传动、交错轴齿轮传动）。 B、按齿轮传动的工作条件分:闭式传动(封闭在刚性的箱体内）、开式传动（齿轮是外露的）。（2）特点:优点：①适用的圆周速度和功率范围广② 传动比准确、稳定、效率高。③ 工作可靠性高、寿命长。④ 可实现平行轴、任意角相交轴和任意角交错轴之间的传动缺点：①要求较高的制造和安装精度、成本较高。② 不适宜远距离两轴之间的传动.（3）渐开线标准齿轮基本尺寸的名称有：①齿顶圆②齿根圆③分度圆④摸数⑤压力角等。(4）轮齿失效形式有以下五种：轮齿折断、齿面点蚀、齿面胶合、齿面磨损、齿面塑性变形。2．蜗轮蜗杆传动：适用于空间垂直而不相交的两轴间的运动和动力.(1）分类：A、根据蜗杆螺旋面分为阿基米德螺旋面蜗杆、渐开线螺旋面蜗杆、延伸渐开线螺旋面蜗杆;B、根据蜗杆螺旋线的头数分为单头、双头、多头蜗杆；C、根据螺旋线的旋转方向分为左旋和右旋两种。（2）特点:优点①传动比大.② 结构尺寸紧凑。缺点①轴向力大、易发热、效率低。②只能单向传动.(3)涡轮涡杆传动的主要参数有：①模数②压力角③蜗轮分度圆④蜗杆分度圆⑤导程⑥蜗轮齿数⑦蜗杆头数⑧传动比等。（4）蜗杆蜗轮传动正确啮合的条件是蜗杆轴向模数和轴向压力角应分别等于蜗轮的端面模数和端面压力角.3．带传动：通过中间挠性件（带）传递运动和力,包括①主动轮②从动轮③环形带（1）适用于两轴平行回转方向相同的场合，称为开口运动。中心距和包角（带与轮接触弧所对的中心角)的概念。（2)带的型式按横截面形状可分为平带、V 带和特别带三大类.（3)应用时重点考虑的是:① 传动比的计算②带的应力分析计算③单根 V 带的许用功率。(4)带传动的特点:优点:① 适用于两轴中心距较大的传动；②带具有良好的挠性，可缓和冲击,吸收振动；③过载时打滑防止损坏其他零部件；④结构简单、成本低廉。缺点:① 传动的外廓尺寸较大;② 需张紧装置;③ 由于打滑,不能保证固定不变的传动比④带的寿命较短...
