机电安装工程质量控制要点

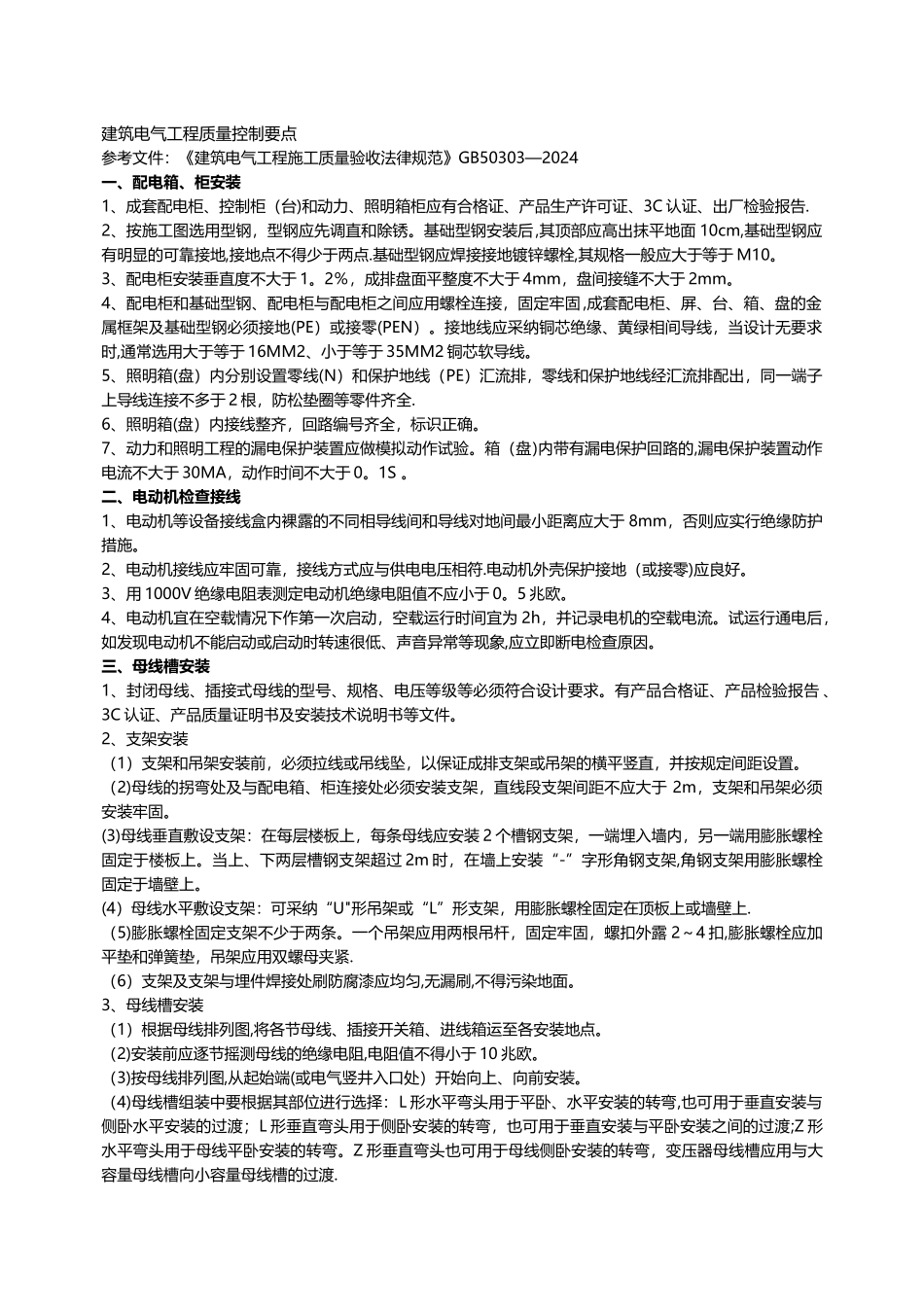

建筑电气工程质量控制要点参考文件：《建筑电气工程施工质量验收法律规范》GB50303—2024一、配电箱、柜安装1、成套配电柜、控制柜（台)和动力、照明箱柜应有合格证、产品生产许可证、3C 认证、出厂检验报告.2、按施工图选用型钢，型钢应先调直和除锈。基础型钢安装后,其顶部应高出抹平地面 10cm,基础型钢应有明显的可靠接地,接地点不得少于两点.基础型钢应焊接接地镀锌螺栓,其规格一般应大于等于 M10。3、配电柜安装垂直度不大于 1。2％，成排盘面平整度不大于 4mm，盘间接缝不大于 2mm。4、配电柜和基础型钢、配电柜与配电柜之间应用螺栓连接，固定牢固 ,成套配电柜、屏、台、箱、盘的金属框架及基础型钢必须接地(PE）或接零(PEN）。接地线应采纳铜芯绝缘、黄绿相间导线，当设计无要求时,通常选用大于等于 16MM2、小于等于 35MM2 铜芯软导线。5、照明箱(盘）内分别设置零线(N）和保护地线（PE）汇流排，零线和保护地线经汇流排配出，同一端子上导线连接不多于 2 根，防松垫圈等零件齐全.6、照明箱(盘）内接线整齐，回路编号齐全，标识正确。7、动力和照明工程的漏电保护装置应做模拟动作试验。箱（盘)内带有漏电保护回路的,漏电保护装置动作电流不大于 30MA，动作时间不大于 0。1S 。二、电动机检查接线1、电动机等设备接线盒内裸露的不同相导线间和导线对地间最小距离应大于 8mm，否则应实行绝缘防护措施。2、电动机接线应牢固可靠，接线方式应与供电电压相符.电动机外壳保护接地（或接零)应良好。3、用 1000V 绝缘电阻表测定电动机绝缘电阻值不应小于 0。5 兆欧。4、电动机宜在空载情况下作第一次启动，空载运行时间宜为 2h，并记录电机的空载电流。试运行通电后，如发现电动机不能启动或启动时转速很低、声音异常等现象,应立即断电检查原因。三、母线槽安装1、封闭母线、插接式母线的型号、规格、电压等级等必须符合设计要求。有产品合格证、产品检验报告 、3C 认证、产品质量证明书及安装技术说明书等文件。2、支架安装（1）支架和吊架安装前，必须拉线或吊线坠，以保证成排支架或吊架的横平竖直，并按规定间距设置。（2)母线的拐弯处及与配电箱、柜连接处必须安装支架，直线段支架间距不应大于 2m，支架和吊架必须安装牢固。(3)母线垂直敷设支架：在每层楼板上，每条母线应安装 2 个槽钢支架，一端埋入墙内，另一端用膨胀螺栓固定于楼板上。当上、下两层槽钢支架超过 2m 时，在墙上安装“-”字形角钢支架,角钢...
