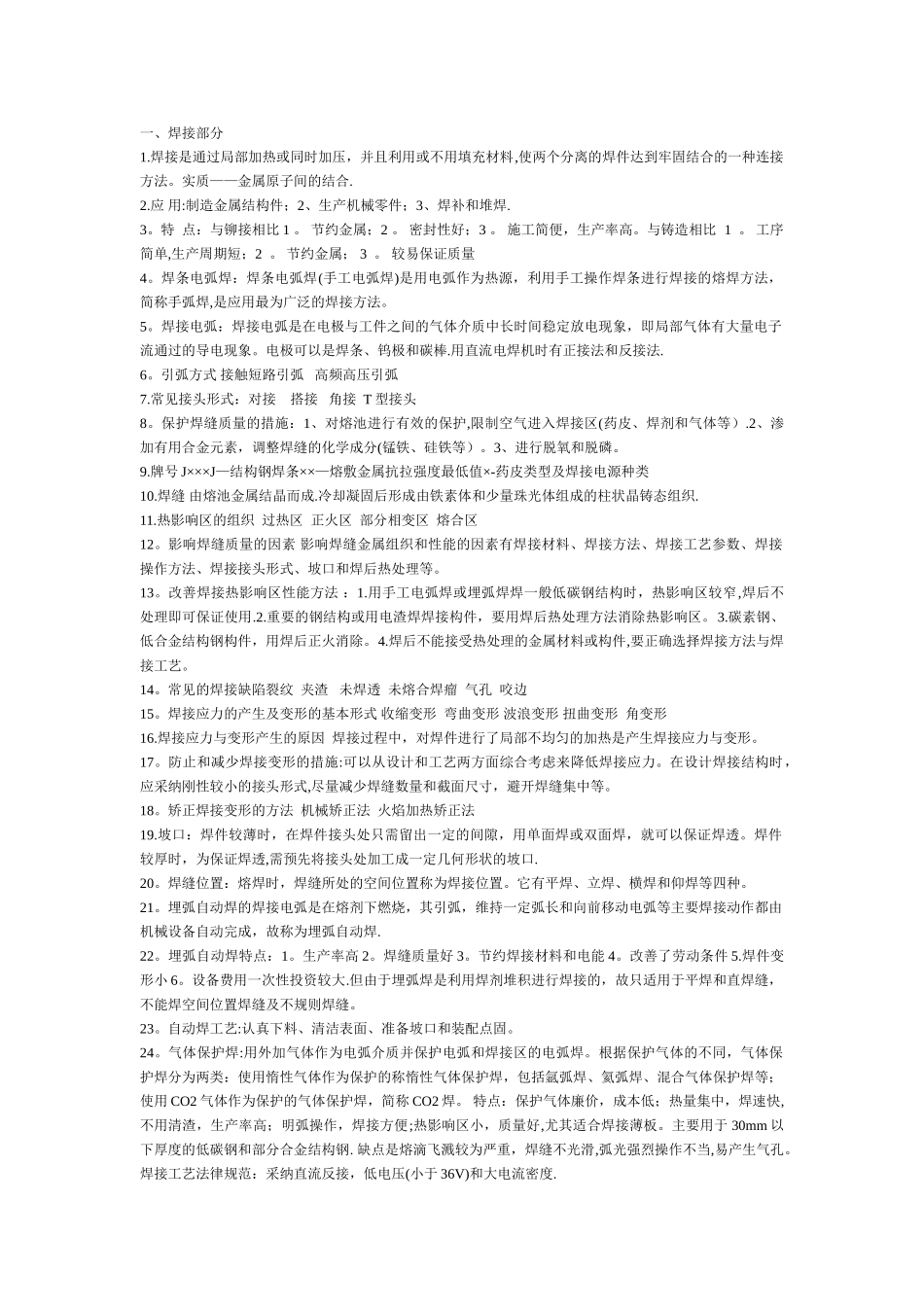

一、焊接部分1.焊接是通过局部加热或同时加压，并且利用或不用填充材料,使两个分离的焊件达到牢固结合的一种连接方法。实质——金属原子间的结合.2.应 用:制造金属结构件；2、生产机械零件；3、焊补和堆焊.3。特 点：与铆接相比 1 。 节约金属；2 。 密封性好；3 。 施工简便，生产率高。与铸造相比 1 。 工序简单,生产周期短；2 。 节约金属； 3 。 较易保证质量 4。焊条电弧焊：焊条电弧焊(手工电弧焊)是用电弧作为热源，利用手工操作焊条进行焊接的熔焊方法，简称手弧焊,是应用最为广泛的焊接方法。5。焊接电弧：焊接电弧是在电极与工件之间的气体介质中长时间稳定放电现象，即局部气体有大量电子流通过的导电现象。电极可以是焊条、钨极和碳棒.用直流电焊机时有正接法和反接法.6。引弧方式 接触短路引弧 高频高压引弧7.常见接头形式：对接 搭接 角接 T 型接头8。保护焊缝质量的措施：1、对熔池进行有效的保护,限制空气进入焊接区(药皮、焊剂和气体等）.2、渗加有用合金元素，调整焊缝的化学成分(锰铁、硅铁等）。3、进行脱氧和脱磷。9.牌号 J×××J—结构钢焊条××—熔敷金属抗拉强度最低值×-药皮类型及焊接电源种类10.焊缝 由熔池金属结晶而成.冷却凝固后形成由铁素体和少量珠光体组成的柱状晶铸态组织.11.热影响区的组织 过热区 正火区 部分相变区 熔合区12。影响焊缝质量的因素 影响焊缝金属组织和性能的因素有焊接材料、焊接方法、焊接工艺参数、焊接操作方法、焊接接头形式、坡口和焊后热处理等。13。改善焊接热影响区性能方法 ：1.用手工电弧焊或埋弧焊焊一般低碳钢结构时，热影响区较窄,焊后不处理即可保证使用.2.重要的钢结构或用电渣焊焊接构件，要用焊后热处理方法消除热影响区。3.碳素钢、低合金结构钢构件，用焊后正火消除。4.焊后不能接受热处理的金属材料或构件,要正确选择焊接方法与焊接工艺。14。常见的焊接缺陷裂纹 夹渣 未焊透 未熔合焊瘤 气孔 咬边15。焊接应力的产生及变形的基本形式 收缩变形 弯曲变形 波浪变形 扭曲变形 角变形16.焊接应力与变形产生的原因 焊接过程中，对焊件进行了局部不均匀的加热是产生焊接应力与变形。17。防止和减少焊接变形的措施:可以从设计和工艺两方面综合考虑来降低焊接应力。在设计焊接结构时，应采纳刚性较小的接头形式,尽量减少焊缝数量和截面尺寸，避开焊缝集中等。18。矫正焊接变形的方法 机械矫正法 火焰加热矫正法19.坡口：焊件较薄...
