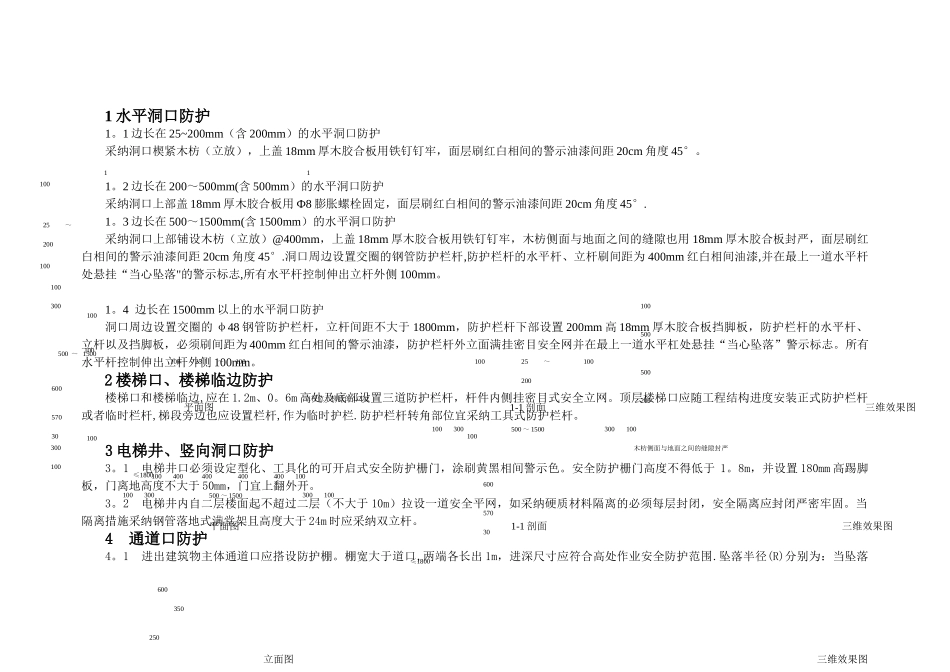

附件 1杭州市建筑施工现场安全文明施工标准化图册为进一步法律规范杭州市建筑施工现场安全标准化管理,深化开展建筑施工安全标准化工作，努力实现建筑施工安全的标准化、程序化、法律规范化,根据《建筑施工安全检查标准》(JGJ59—2024）和住建部《关于开展建筑施工安全质量标准化工作的指导意见》(建质［2024]232 号）等有关规定,借鉴各地标准化活动经验,结合我市建筑施工实际，编辑了《杭州市建筑施工现场安全文明施工标准化图册》(以下简称《图册》)。本图册共分为水平洞口防护、楼梯口楼梯临边防护、电梯井竖向洞口防护、通道口防护、基坑临边防护、楼层临边防护、施工升降机及卸料平台防护、机具防护棚、文明施工九个部分。本图册通过示意图、三维图、实例照片等形式，辅以简单的文字说明，对建筑施工现场安全防护措施标准化给出了较为全面和明确的做法,作为建筑施工现场“合格"工程必须达到的最低要求，未达到图册所规定内容的工程不能评为“合格”工程。1 水平洞口防护1。1 边长在 25~200mm（含 200mm）的水平洞口防护采纳洞口楔紧木枋（立放），上盖 18mm 厚木胶合板用铁钉钉牢，面层刷红白相间的警示油漆间距 20cm 角度 45°。1。2 边长在 200～500mm(含 500mm）的水平洞口防护采纳洞口上部盖 18mm 厚木胶合板用 Ф8 膨胀螺栓固定，面层刷红白相间的警示油漆间距 20cm 角度 45°.1。3 边长在 500～1500mm(含 1500mm）的水平洞口防护采纳洞口上部铺设木枋（立放）@400mm，上盖 18mm 厚木胶合板用铁钉钉牢，木枋侧面与地面之间的缝隙也用 18mm 厚木胶合板封严，面层刷红白相间的警示油漆间距 20cm 角度 45°.洞口周边设置交圈的钢管防护栏杆,防护栏杆的水平杆、立杆刷间距为 400mm 红白相间油漆,并在最上一道水平杆处悬挂“当心坠落"的警示标志,所有水平杆控制伸出立杆外侧 100mm。1。4 边长在 1500mm 以上的水平洞口防护洞口周边设置交圈的 φ48 钢管防护栏杆，立杆间距不大于 1800mm，防护栏杆下部设置 200mm 高 18mm 厚木胶合板挡脚板，防护栏杆的水平杆、立杆以及挡脚板，必须刷间距为 400mm 红白相间的警示油漆，防护栏杆外立面满挂密目安全网并在最上一道水平杠处悬挂“当心坠落”警示标志。所有水平杆控制伸出立杆外侧 100mm。2 楼梯口、楼梯临边防护楼梯口和楼梯临边,应在 1.2m、0。6m 高处及底部设置三道防护栏杆，杆件内侧挂密目式安全立网。顶层楼梯口应随工程结构进度安装正式...
