杭湖线河流、水塘、沟渠大开挖穿越施工方案

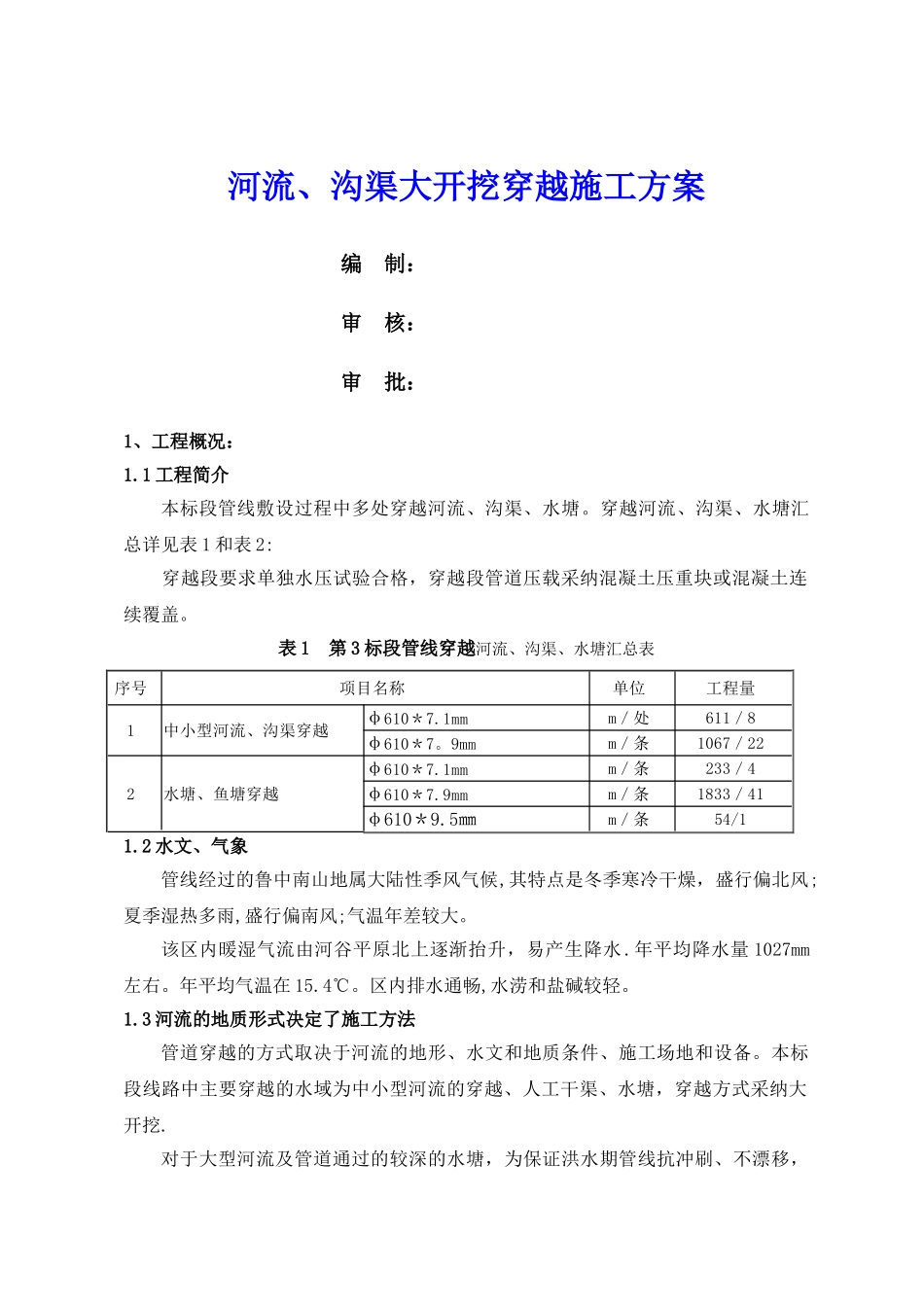

河流、沟渠大开挖穿越施工方案编 制：审 核：审 批：1、工程概况：1.1 工程简介本标段管线敷设过程中多处穿越河流、沟渠、水塘。穿越河流、沟渠、水塘汇总详见表 1 和表 2:穿越段要求单独水压试验合格，穿越段管道压载采纳混凝土压重块或混凝土连续覆盖。表 1 第 3 标段管线穿越河流、沟渠、水塘汇总表序号项目名称单位工程量1中小型河流、沟渠穿越φ610＊7.1mmm／处611／8φ610＊7。9mmm／条1067／222水塘、鱼塘穿越φ610＊7.1mmm／条233／4φ610＊7.9mmm／条1833／41φ610＊9.5㎜m／条54/11.2 水文、气象管线经过的鲁中南山地属大陆性季风气候,其特点是冬季寒冷干燥，盛行偏北风;夏季湿热多雨,盛行偏南风;气温年差较大。该区内暖湿气流由河谷平原北上逐渐抬升，易产生降水 .年平均降水量 1027mm左右。年平均气温在 15.4℃。区内排水通畅,水涝和盐碱较轻。1.3 河流的地质形式决定了施工方法管道穿越的方式取决于河流的地形、水文和地质条件、施工场地和设备。本标段线路中主要穿越的水域为中小型河流的穿越、人工干渠、水塘，穿越方式采纳大开挖.对于大型河流及管道通过的较深的水塘，为保证洪水期管线抗冲刷、不漂移，实行配重块稳管或混凝土连续覆盖.1.4 根据河流的不同情况实行相应的的方法进行穿越（1）已干涸的河流采纳直接大开挖的方法施工,施工方法除按图纸加一些附属设施外,其他同一般地段施工.（2）已断流但仍存大量积水的河流、水塘、沟渠，实行围堰截流排水方法施工。（3）冬季不能断流的河流，我们采纳围堰导流渠导流的方法进行施工.（4）对有的穿越点处地层全部为岩石，无法开挖导流沟，我们采纳围堰导水的方法进行施工.2、施工方法2.1 冬季有流水河流、沟渠、水塘施工方法2。1。1 围堰导流渠导流施工法导流渠导流法也称全段围堰导流法，即在河槽内筑坝断流，并在河岸的一侧开渠引水。如下图：2。1。1。1 施工工艺流程2.1。1。2 施工程序描述1)施工准备施工前应详细阅读施工图纸及设计文件，对现场道路、地形地貌及河水流量进行详细的踏勘，到当地气象、水利部门了解当地气候及河水的涨落情况，保证穿越施工万无一失。2)测量放线(1）根据施工图纸要求用经纬仪放出管线中心线、作业带占地边界线,以及导流渠的边界线。（2）将设计交付的控制桩引出作业带并加以保护。3)便道修筑根据现场踏勘情况,用推土机推出一条施工便道将河流穿越两岸与主要交通道路连接起来，以便各种设备、机具及材料能及时进入施工现场.便道...
