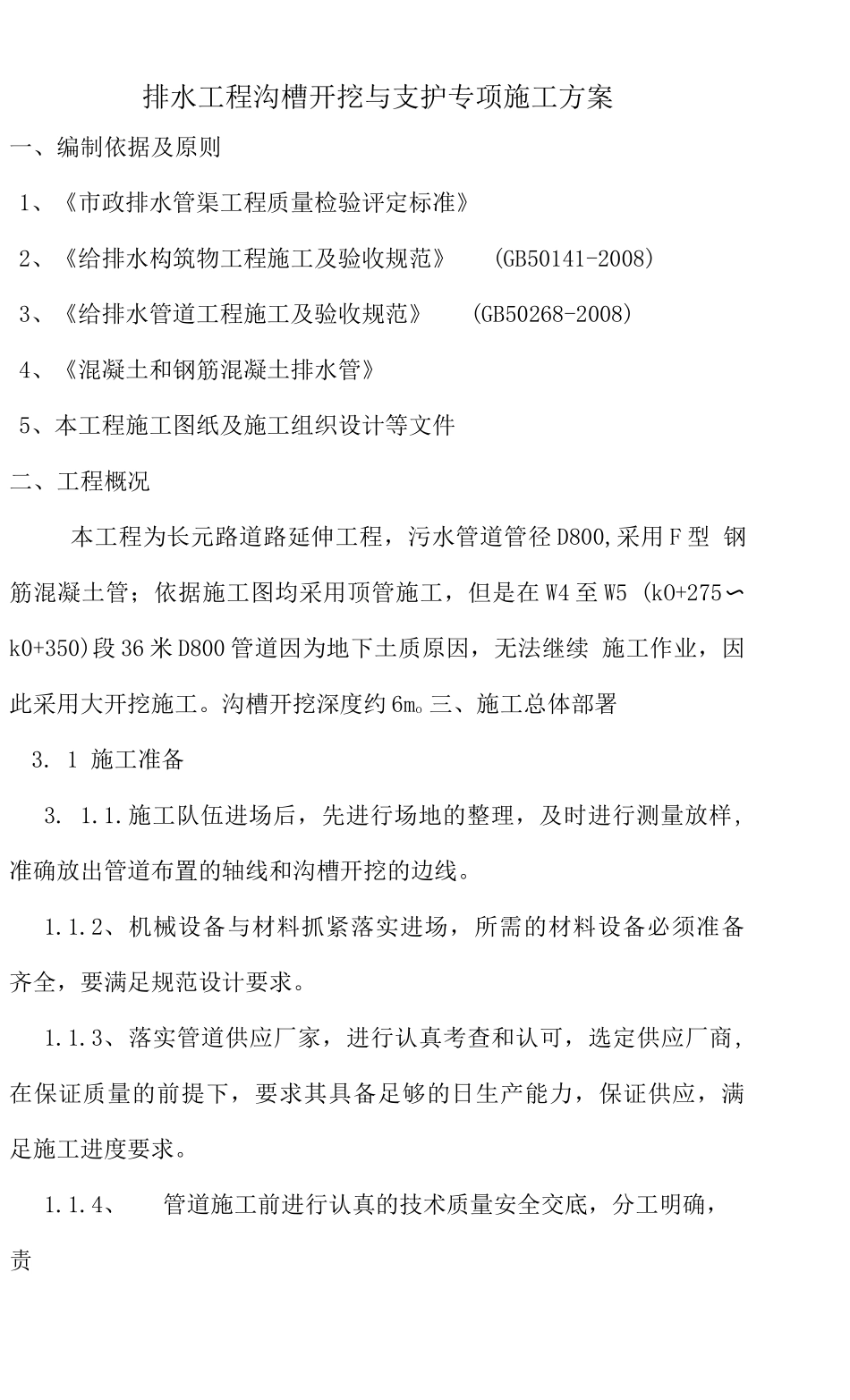

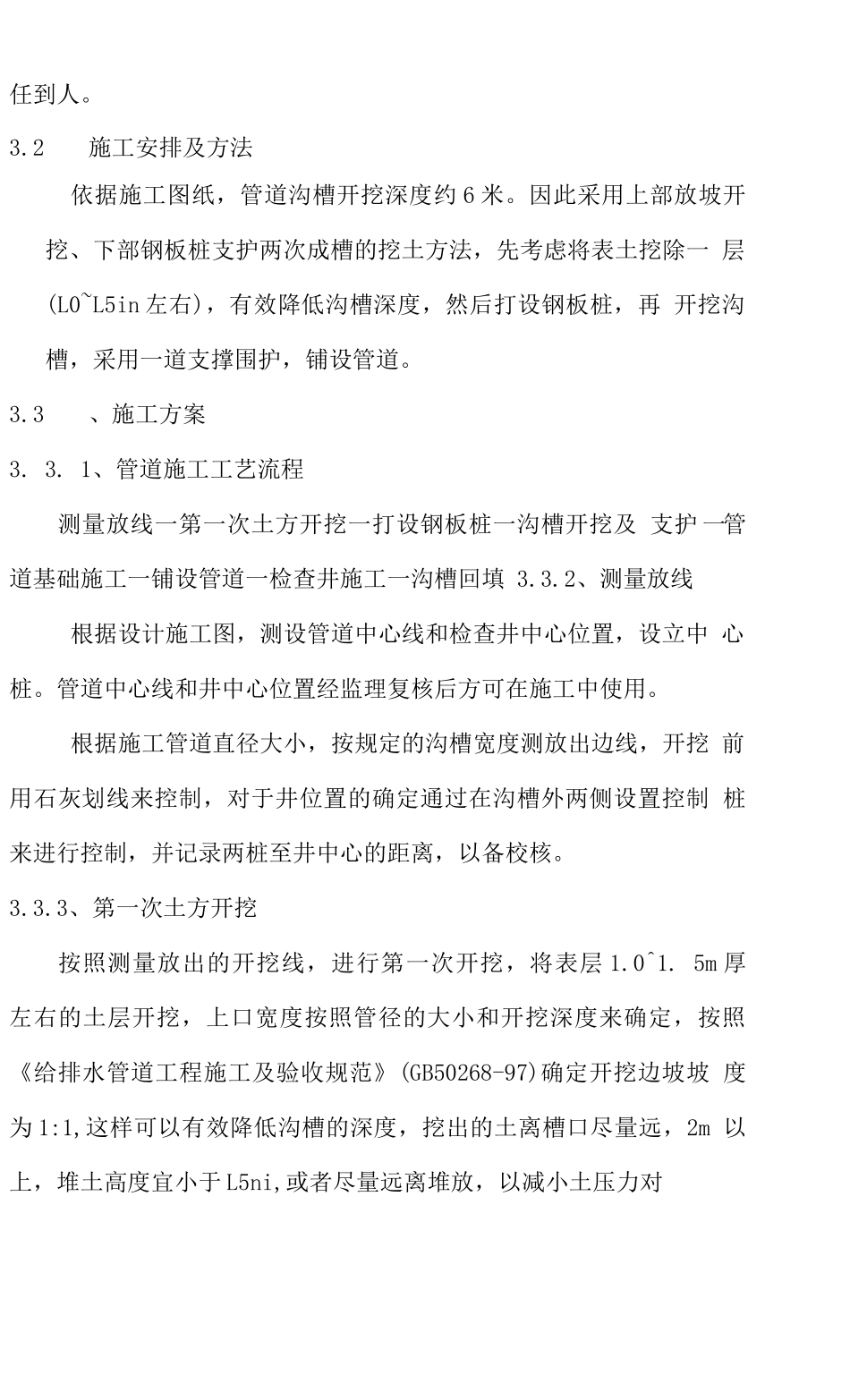

排水工程沟槽开挖与支护专项施工方案一、编制依据及原则1、《市政排水管渠工程质量检验评定标准》2、《给排水构筑物工程施工及验收规范》(GB50141-2008)3、《给排水管道工程施工及验收规范》(GB50268-2008)4、《混凝土和钢筋混凝土排水管》5、本工程施工图纸及施工组织设计等文件二、工程概况本工程为长元路道路延伸工程，污水管道管径 D800,采用 F 型 钢筋混凝土管；依据施工图均采用顶管施工，但是在 W4 至 W5 (kO+275〜k0+350)段 36 米 D800 管道因为地下土质原因，无法继续 施工作业，因此采用大开挖施工。沟槽开挖深度约 6mo 三、施工总体部署3. 1 施工准备3. 1.1.施工队伍进场后，先进行场地的整理，及时进行测量放样, 准确放出管道布置的轴线和沟槽开挖的边线。1.1.2、机械设备与材料抓紧落实进场，所需的材料设备必须准备 齐全，要满足规范设计要求。1.1.3、落实管道供应厂家，进行认真考查和认可，选定供应厂商, 在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满 足施工进度要求。1.1.4、管道施工前进行认真的技术质量安全交底，分工明确，责任到人。3.2施工安排及方法依据施工图纸，管道沟槽开挖深度约 6 米。因此采用上部放坡开 挖、下部钢板桩支护两次成槽的挖土方法，先考虑将表土挖除一 层(L0~L5in 左右)，有效降低沟槽深度，然后打设钢板桩，再 开挖沟槽，采用一道支撑围护，铺设管道。3.3、施工方案3. 3. 1、管道施工工艺流程测量放线一第一次土方开挖一打设钢板桩一沟槽开挖及 支护一管道基础施工一铺设管道一检查井施工一沟槽回填 3.3.2、测量放线根据设计施工图，测设管道中心线和检查井中心位置，设立中 心桩。管道中心线和井中心位置经监理复核后方可在施工中使用。根据施工管道直径大小，按规定的沟槽宽度测放出边线，开挖 前用石灰划线来控制，对于井位置的确定通过在沟槽外两侧设置控制 桩来进行控制，并记录两桩至井中心的距离，以备校核。3.3.3、第一次土方开挖按照测量放出的开挖线，进行第一次开挖，将表层 1.0^1. 5m 厚 左右的土层开挖，上口宽度按照管径的大小和开挖深度来确定，按照 《给排水管道工程施工及验收规范》(GB50268-97)确定开挖边坡坡 度为 1:1,这样可以有效降低沟槽的深度，挖出的土离槽口尽量远，2m 以上，堆土高度宜小于 L5ni,或者尽量远离堆放，以减小土压力对沟槽的影响。3.3.4、 打设钢板桩在第一次土方开挖的梯形沟槽中施打钢板桩；...
