某亮化工程施工方案

某亮化工程施工方案_第1页
1/22

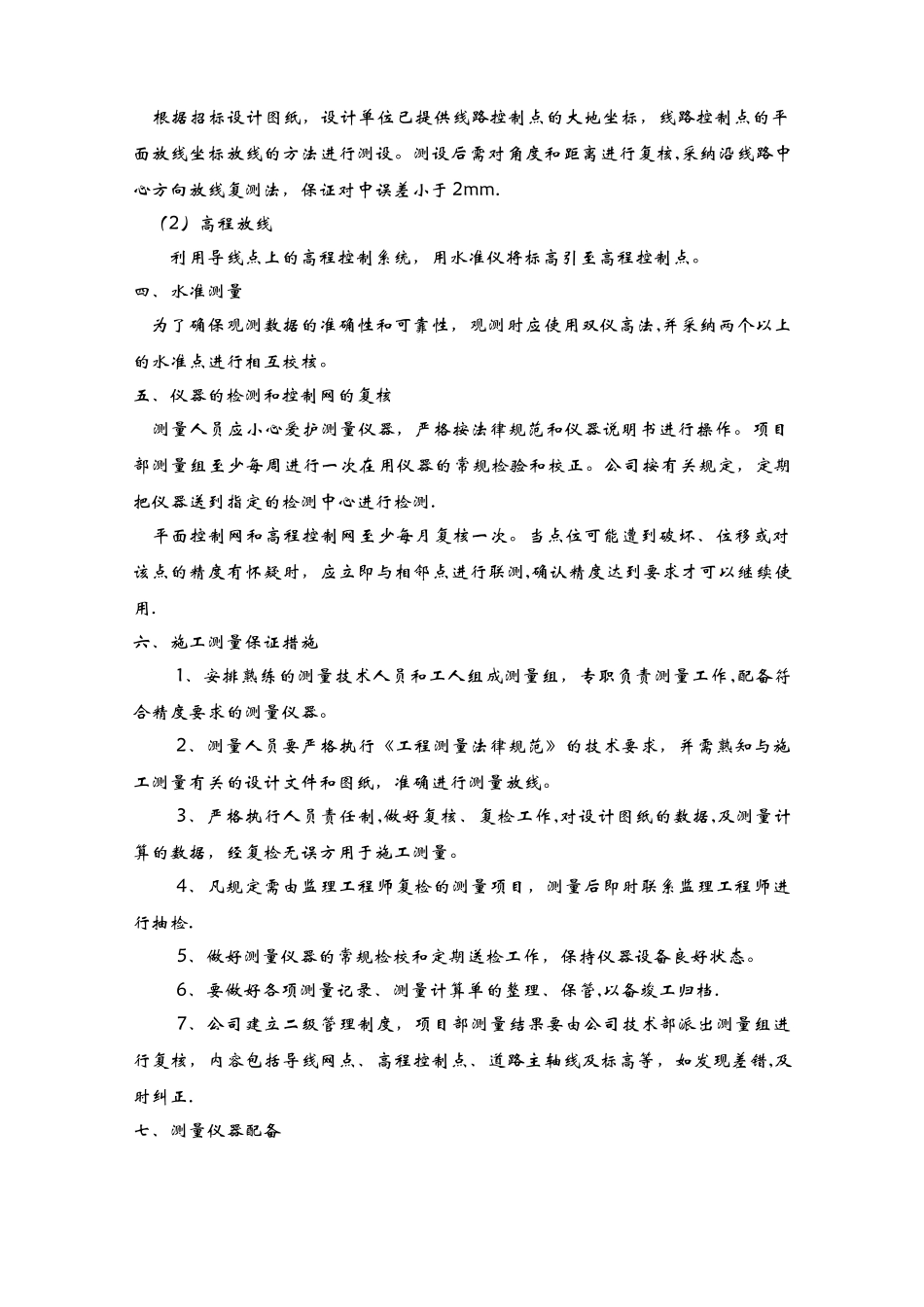

某亮化工程施工方案_第2页
2/22

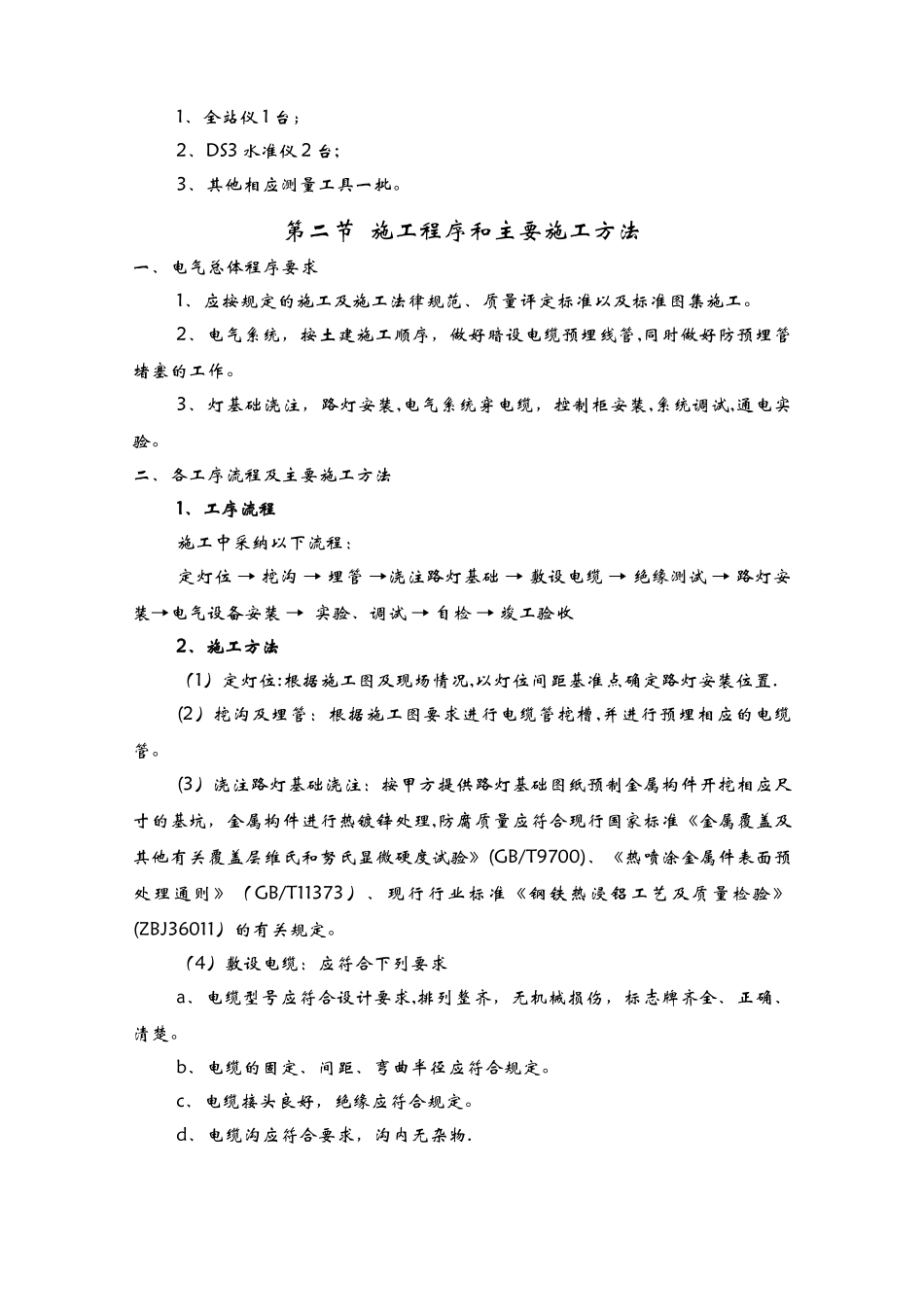

某亮化工程施工方案_第3页
3/22
各分部分项工程施工方案及质量保证措施第一节 施工测量一、总体测量工作程序 测点交接→测点复测→建立施工导线网→布置水准控制点→测定施工范围主控点→局部放样.。。。。。.二、原测量控制网(点)的复测 开工前对建设、设计单位移交的平面控制点和高程控制点,按原测设的网型和等级,并按《工程测量法律规范》GB50026-93 的有关技术要求进行复测。复测拟用仪器:平面控制采纳 I 级全站仪;高程控制采纳 DS3 水准仪。复测和计算成果符合精度要求后,报监理工程师认可,其点位才能使用。三、控制系统的建立 针对本标工程的特点,建立现场平面及高程控制系统,以便于在施工全过程中进行测量的控制。1、平面控制系统 拟采纳导线测量的方法建立等级为一级的平面控制系统,即方位角闭合差 10 为测定系数,测距相对中误差≤1/30000,系统布设时,以业主提供的控制点为导线起始方向,沿本工程外围布设一环形闭合导线,并联测业主提供的控制点。导线点的埋设规格采纳 GB50026-93《工程测量法律规范》附录的金属标志图设置.导线点的位置应通视条件良好,间距 50~100m,不易受施工道路交通的影响,并保护好定位桩。 2、高程控制系统 建 立 以 导 线 为 基 础 , 等 级 为 三 等 的 高 程 控 制 系 统 [ 即 环 线 闭 合 差 为+12√Lmm(L 为环线的水准路线长度,单位为 Km)],由业主提供的水准点将标高引至各导线点上。 3、放线控制 本标工程的放线控制主要项目包括以下几个方面: (1)预埋电缆管道中线及高程控制。(2)路灯平面位置及高程控制。4、放线方法 (1)平面放线 根据招标设计图纸,设计单位已提供线路控制点的大地坐标,线路控制点的平面放线坐标放线的方法进行测设。测设后需对角度和距离进行复核,采纳沿线路中心方向放线复测法,保证对中误差小于 2mm. (2)高程放线利用导线点上的高程控制系统,用水准仪将标高引至高程控制点。四、水准测量 为了确保观测数据的准确性和可靠性,观测时应使用双仪高法,并采纳两个以上的水准点进行相互校核。五、仪器的检测和控制网的复核 测量人员应小心爱护测量仪器,严格按法律规范和仪器说明书进行操作。项目部测量组至少每周进行一次在用仪器的常规检验和校正。公司按有关规定,定期把仪器送到指定的检测中心进行检测. 平面控制网和高程控制网至少每月复核一次。当点位可能遭到破坏、位移或对该点的精度有怀疑时,应立即与相邻点进行联测,确认精度达到要...
