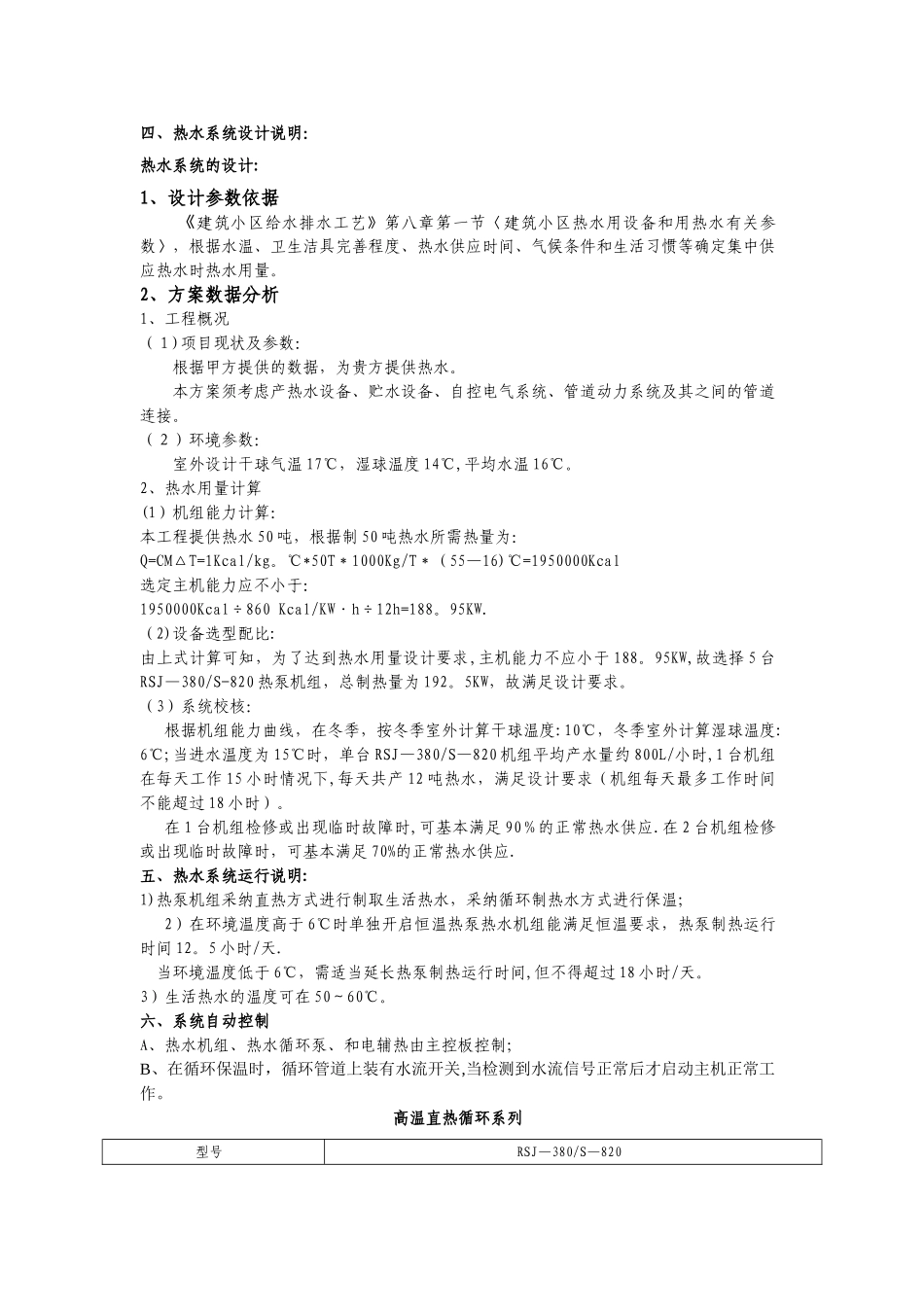

攀枝花某医院内科楼热水系统设 计 方 案 比 选4/11/2025目 录第一章方案设计 2第二章 系统清单 2 第三章空气能热水机与其它方式运行对比表 3 第四章空气能热泵热水机组介绍 5 第五章空气能中央热水机工作原理 7 第六章空气能中央热水机特点 8 第七章空气能热泵中央热水机的优势分析 9 第八章工程施工方案 10 第一章 方案设计一、本工程设计热水系统范围包括:1、工程概况:根据甲方提供的信息,本工程设计生活热水日用热水量 50 吨;2、采纳高效节能环保的空气能热泵热水机组加热、保温。二、热水系统设计室外计算参数:1、夏季室外计算干球温度:32℃,夏季室外计算湿球温度:28℃;2、冬季室外计算干球温度:10℃,冬季室外计算湿球温度:6℃;3、攀枝花地区气象参数: 全年平均气温—--———————-—-——17。2℃; 冬季平均气温(1 月)—-——-—--9.4℃;4、攀枝花地区自来水年平均温度为 10-20℃。三、设计依据: 1.《给排水设计手册》中国建筑工业出版社,2024 年第二版。2.《建筑给水排水设计法律规范》GB50015-2024(2024 年版)3。《建筑采暖卫生与煤气工程质量检验评定标准》GBJ302-—884。《工业金属管道施工法律规范》GB50235—20245.《安装工程质量检验评定手册》1990 年第一版。6.《管道工程安装手册》1987 年第一版。四、热水系统设计说明:热水系统的设计:1、设计参数依据《建筑小区给水排水工艺》第八章第一节〈建筑小区热水用设备和用热水有关参数〉,根据水温、卫生洁具完善程度、热水供应时间、气候条件和生活习惯等确定集中供应热水时热水用量。 2、方案数据分析1、工程概况(1)项目现状及参数:根据甲方提供的数据,为贵方提供热水。本方案须考虑产热水设备、贮水设备、自控电气系统、管道动力系统及其之间的管道连接。(2)环境参数:室外设计干球气温 17℃,湿球温度 14℃,平均水温 16℃。2、热水用量计算(1)机组能力计算:本工程提供热水 50 吨,根据制 50 吨热水所需热量为:Q=CM△T=1Kcal/kg。℃*50T*1000Kg/T*(55—16)℃=1950000Kcal选定主机能力应不小于:1950000Kcal÷860 Kcal/KW·h÷12h=188。95KW.(2)设备选型配比:由上式计算可知,为了达到热水用量设计要求,主机能力不应小于 188。95KW,故选择 5 台RSJ—380/S-820 热泵机组,总制热量为 192。5KW,故满足设计要求。(3)系统校核:根据机组能力曲线,在冬季,按冬季室外计算干球温度:10℃,冬季室外计...
