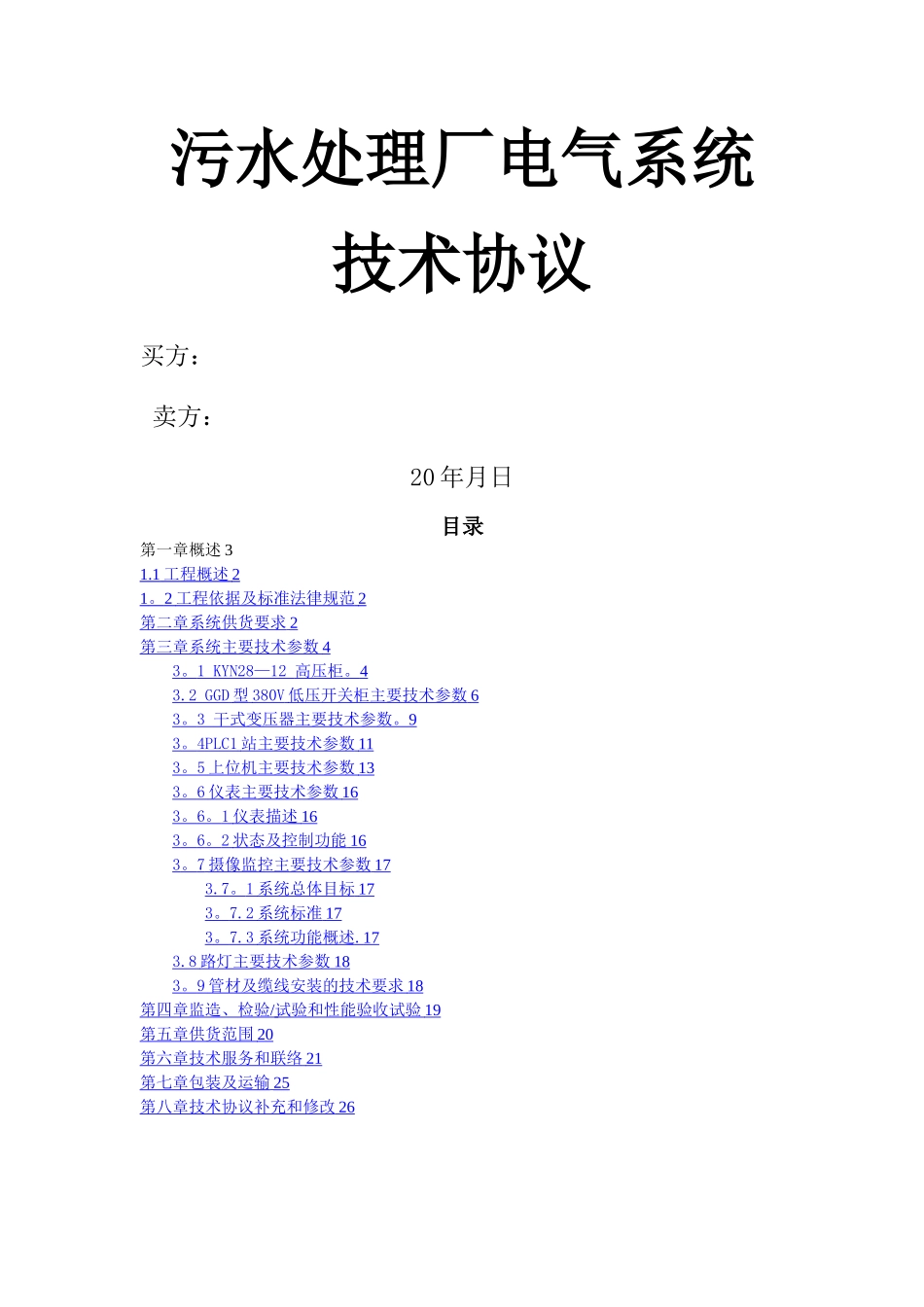

某污水处理厂详细的电气自动化系统技术协议

污水处理厂电气系统技术协议买方：卖方：20 年月日目录第一章概述 31.1 工程概述 2 1 。 2 工程依据及标准法律规范 2 第二章系统供货要求 2 第三章系统主要技术参数 4 3 。 1 KYN28—12 高压柜 。 4 3.2 GGD 型 380V 低压开关柜主要技术参数 6 3 。 3 干式变压器主要技术参数。 9 3 。 4PLC1 站主要技术参数 11 3 。 5 上位机主要技术参数 13 3 。 6 仪表主要技术参数 16 3 。 6 。 1 仪表描述 16 3 。 6 。 2 状态及控制功能 16 3 。 7 摄像监控主要技术参数 17 3.7 。 1 系统总体目标 17 3 。 7.2 系统标准 17 3 。 7.3 系统功能概述 . 17 3.8 路灯主要技术参数 18 3 。 9 管材及缆线安装的技术要求 18 第四章监造、检验 / 试验和性能验收试验 19 第五章供货范围 20 第六章技术服务和联络 21 第七章包装及运输 25 第八章技术协议补充和修改 26 第一章概述1.1 工程概述本技术协议主要对某污水处理厂电气部分进行技术方面的法律规范.1.2 工程依据及标准法律规范1。2．1 某污水处理厂图纸、设备技术要求.1。2．2 给排水电气专业控制、施工技术法律规范及有关要求。1.2．3 国家相关水处理的规定和行业标准。1。3 工程内容1。3。1 高压柜1。3。2 干式变压器1.3.3 低压柜(含配电箱、不含设备按钮控制箱）1。3.4 PLC 站 （环网网络）站内电气设备的单机手动,整机联动调试1。3。5 上位监控部分 （上位机监控画面的制作、联机调试）1。3.6 仪表部分1。3.7 摄像监控部分1。3。8 厂区路灯部分1.3.9 电缆部分1.3。10 辅材及安装调试 第二章 系统供货要求2.1。1 高压双电源供电，电压等级 10kV,变压器容量 30kVA，2 台 采纳两路10kV 线路供电，一用一备,10kV 系统采纳单母线分段接线方式。配高压开关柜10 台（其中高压开关柜含进线柜 2 台、计量柜 2 台、PT 及避雷柜 2 台、变压器开关柜 2 台、母联柜 1 台、隔离开关柜 1 台，微机综合保护监控后台 1 套、直流电源柜，电池容量为 50Ah）,高压开关柜选用 KYN28A-12 型。2。1.2 干式变压器 SCB11-630（10/0.4)型 2 台， 两台变压器同时工作，互为备用，当一台变压器检修或故障时，另一台变压器负责为全厂二级负荷供电。2。1。3 低压柜 18 台，全部采纳 GGD 柜型,低压配电系统接线为单母线分段，两段低压母线之间设联络，电容柜进行无功补偿...
