格宾石笼施工技术要求

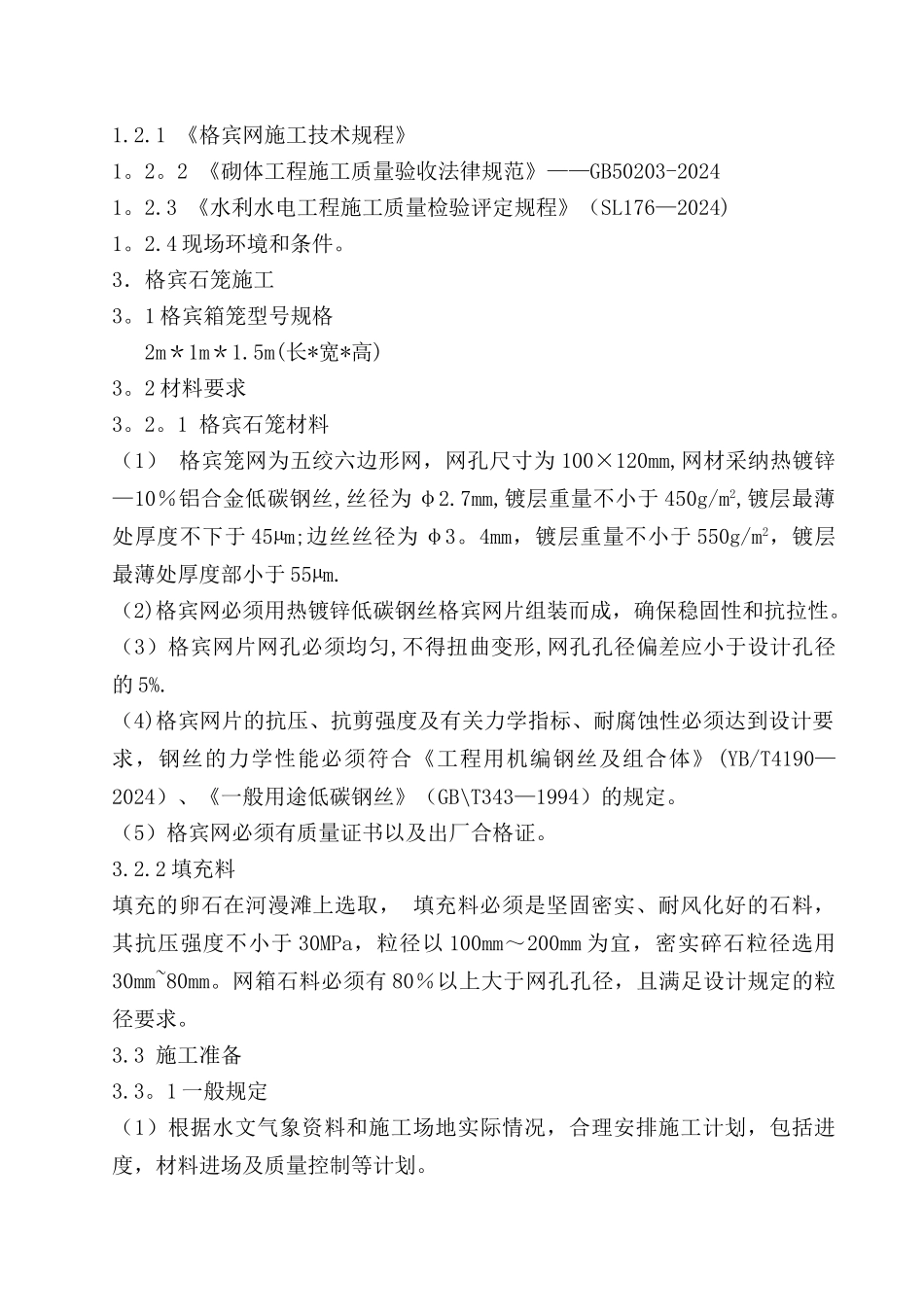

潼南县城区防洪护岸三期工程（三块石段）格宾石笼施工技术要求中 水 珠 江 规 划 勘 测 设 计 有 限 公 司（原水利部珠江水利委员会勘测设计讨论院)2024 年 04 月审查：李 静校核：尼 珂编写：陈 浩格宾石笼施工技术要求1。编制说明及编制依据1。1 编制说明宾格石笼防护网一种将蜂巢形格宾网片组装成箱笼，并装入块石等填充料后,用作护底的新技术,按结构形式为护底.由于构成蜂巢格网防护体的钢丝具有一定的抗拉强度,不易被拉断，填充料之间又充满了空隙,具有一定的适应变形的能力。当地基情况发生变化时，如发生不均匀沉降、地震等，箱内填充料受箱笼的约束不会跑到箱笼外,而会自行调整形成新的平衡；又因箱笼系柔性结构，因此，防护工程表面可能会发生小的变异,但不会发生裂缝、网箱被拉断从而造成防护体被破坏的现象。为确保工程施工质量、不留施工隐患,达到设计规定的标准、收到预期的工程与生态环境有机结合的效果,特编制本项目格宾石笼施工技术要求,作为格宾石笼工程施工的原则性指导文件。1。2 编制依据工程咨询证书 工咨甲 22320070003工程设计证书 A144006933工程勘察证书 190005-kj备案登记编号 渝外备 12033登 记 号 sksd2012216 A144006933工程勘察证书 190005-kj1.2.1 《格宾网施工技术规程》1。2。2 《砌体工程施工质量验收法律规范》——GB50203-20241。2.3 《水利水电工程施工质量检验评定规程》（SL176—2024)1。2.4 现场环境和条件。3．格宾石笼施工3。1 格宾箱笼型号规格2m＊1m＊1.5m(长*宽*高)3。2 材料要求3。2。1 格宾石笼材料（1） 格宾笼网为五绞六边形网，网孔尺寸为 100×120mm,网材采纳热镀锌—10％铝合金低碳钢丝,丝径为 φ2.7mm,镀层重量不小于 450g/m2,镀层最薄处厚度不下于 45µm;边丝丝径为 φ3。4mm，镀层重量不小于 550g/m2，镀层最薄处厚度部小于 55µm.（2)格宾网必须用热镀锌低碳钢丝格宾网片组装而成，确保稳固性和抗拉性。（3）格宾网片网孔必须均匀,不得扭曲变形,网孔孔径偏差应小于设计孔径的 5%.（4)格宾网片的抗压、抗剪强度及有关力学指标、耐腐蚀性必须达到设计要求，钢丝的力学性能必须符合《工程用机编钢丝及组合体》(YB/T4190—2024）、《一般用途低碳钢丝》（GB\T343—1994）的规定。（5）格宾网必须有质量证书以及出厂合格证。3.2.2 填充料填充的卵石在河漫滩上选取， 填充料必须是坚固密实、耐风化好的石料，其抗压强度不小于 30MPa，粒径...
