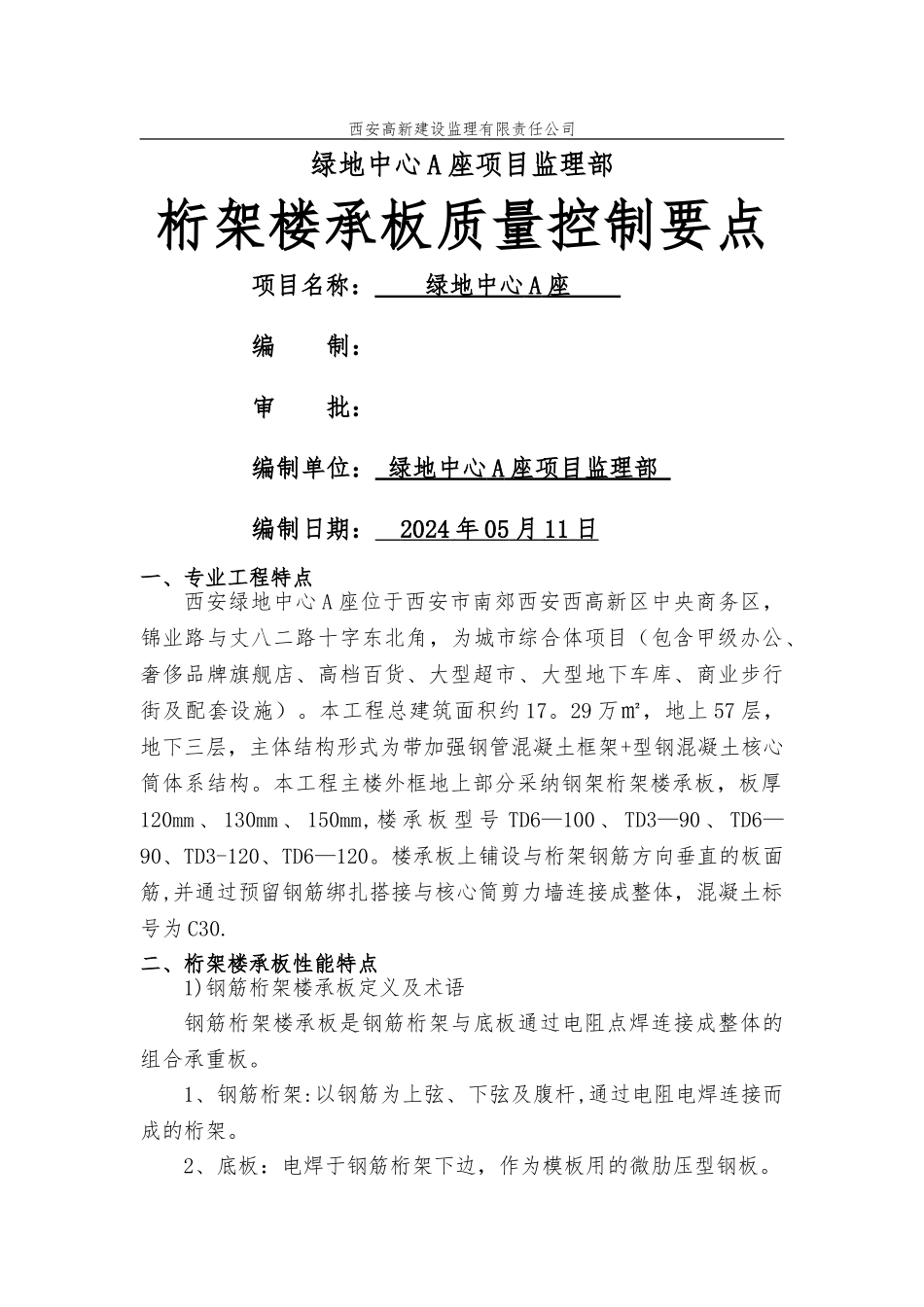

西安高新建设监理有限责任公司绿地中心 A 座项目监理部桁架楼承板质量控制要点项目名称： 绿地中心 A 座 编 制：审 批：编制单位： 绿地中心 A 座项目监理部 编制日期： 2024 年 05 月 11 日 一、专业工程特点西安绿地中心 A 座位于西安市南郊西安西高新区中央商务区，锦业路与丈八二路十字东北角，为城市综合体项目（包含甲级办公、奢侈品牌旗舰店、高档百货、大型超市、大型地下车库、商业步行街及配套设施）。本工程总建筑面积约 17。29 万㎡，地上 57 层，地下三层，主体结构形式为带加强钢管混凝土框架+型钢混凝土核心筒体系结构。本工程主楼外框地上部分采纳钢架桁架楼承板，板厚120mm 、 130mm 、 150mm, 楼 承 板 型 号 TD6—100 、 TD3—90 、 TD6—90、TD3-120、TD6—120。楼承板上铺设与桁架钢筋方向垂直的板面筋,并通过预留钢筋绑扎搭接与核心筒剪力墙连接成整体，混凝土标号为 C30.二、桁架楼承板性能特点1)钢筋桁架楼承板定义及术语钢筋桁架楼承板是钢筋桁架与底板通过电阻点焊连接成整体的组合承重板。1、钢筋桁架:以钢筋为上弦、下弦及腹杆,通过电阻电焊连接而成的桁架。2、底板：电焊于钢筋桁架下边，作为模板用的微肋压型钢板。3、支座钢筋：焊接于钢筋桁架两端的横向和竖向支承钢筋。2）钢筋桁架楼承板性能特点钢筋桁架楼承板适用于工业与民用建筑及构筑物的组合楼盖。在施工阶段可承受楼板湿混凝土自重与一定的施工荷载；在使用阶段钢筋桁架上下弦钢筋与混凝土整体共同工作承受使用荷载。该楼承板可用于单向简支板，通过加设板支座负筋，可用于单向连续板,还可加设与钢筋桁架垂直方向的板底钢筋及板支座负筋,用于简支或连续双向板。经济桁架受力模式合理，选材经济，综合造价优势明显可设计为双向板可调整桁架高度与钢筋直径拟适用于跨度较大的楼板便捷现场钢筋绑扎量减少 60％~70％，可进一步缩短工期桁架受力模式合理,可以提供更大的楼承板刚度,可大大减少或无需施工用临时支撑安全力学性能与传统现浇楼板基本相同，楼板抗裂性能好耐火性能与传统现浇楼板相当，优于压型钢板组合楼板底模不参加使用阶段受力，不需考虑防火、防腐问题可靠钢筋排列均匀，上下层钢筋间距及混凝土保护层厚度有可靠保证楼板的双向刚度接近,有利于建筑物抗震栓钉焊接质量更容易保证3）钢筋桁架楼承板优点1、能轻松地完成双向板施工及使用2、在钢结构倒装法施工中,梁间距 3 米以上，普通的压型板基本上...
