桥型方案比选

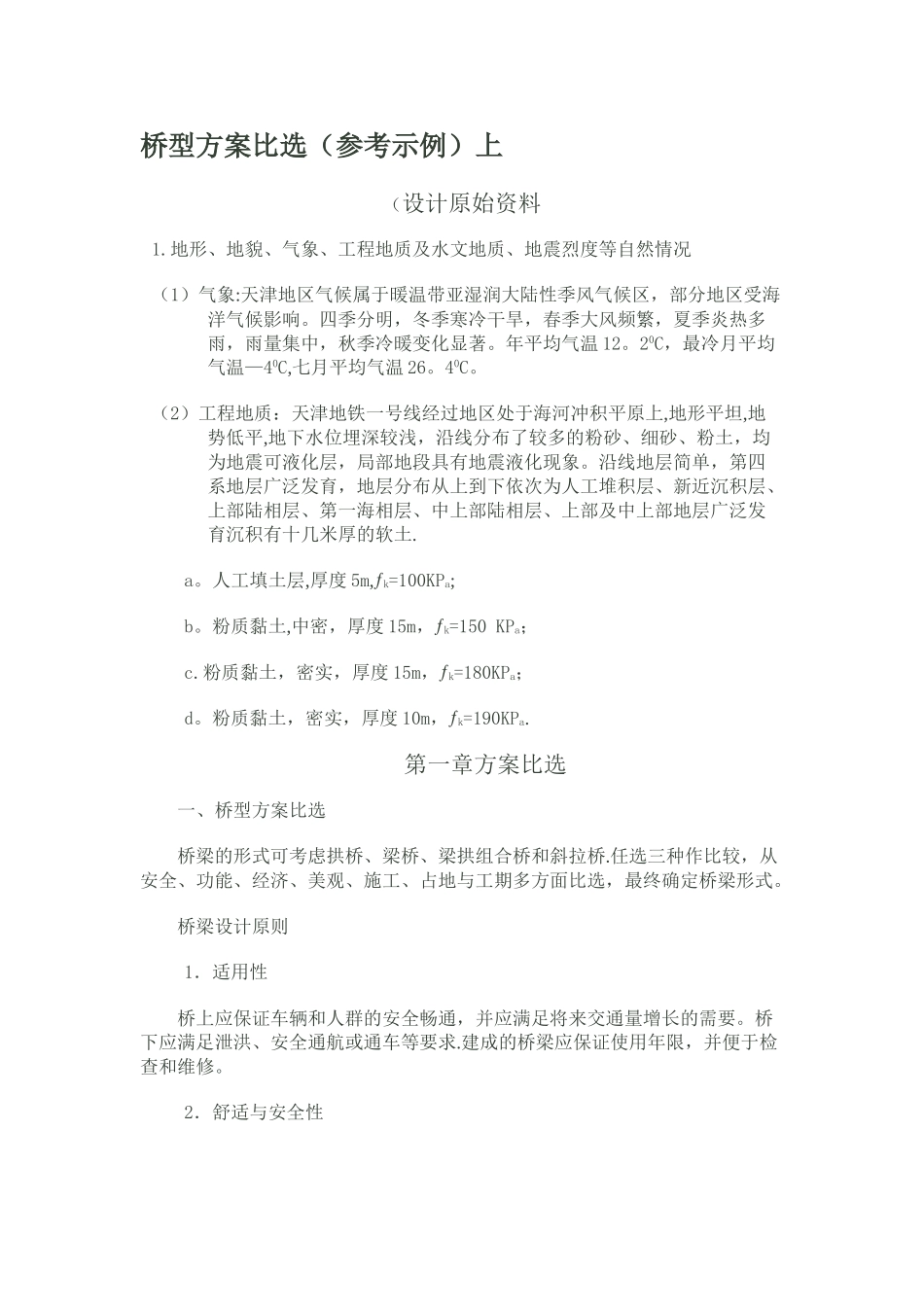

桥型方案比选_第1页
1/6
桥型方案比选_第2页
2/6
桥型方案比选_第3页
3/6
桥型方案比选(参考示例)上(设计原始资料1.地形、地貌、气象、工程地质及水文地质、地震烈度等自然情况(1)气象:天津地区气候属于暖温带亚湿润大陆性季风气候区,部分地区受海洋气候影响。四季分明,冬季寒冷干旱,春季大风频繁,夏季炎热多雨,雨量集中,秋季冷暖变化显著。年平均气温 12。20C,最冷月平均气温—40C,七月平均气温 26。40C。(2)工程地质:天津地铁一号线经过地区处于海河冲积平原上,地形平坦,地势低平,地下水位埋深较浅,沿线分布了较多的粉砂、细砂、粉土,均为地震可液化层,局部地段具有地震液化现象。沿线地层简单,第四系地层广泛发育,地层分布从上到下依次为人工堆积层、新近沉积层、上部陆相层、第一海相层、中上部陆相层、上部及中上部地层广泛发育沉积有十几米厚的软土.a。人工填土层,厚度 5m,ƒk=100KPa;b。粉质黏土,中密,厚度 15m,ƒk=150 KPa;c.粉质黏土,密实,厚度 15m,ƒk=180KPa;d。粉质黏土,密实,厚度 10m,ƒk=190KPa.第一章方案比选一、桥型方案比选桥梁的形式可考虑拱桥、梁桥、梁拱组合桥和斜拉桥.任选三种作比较,从安全、功能、经济、美观、施工、占地与工期多方面比选,最终确定桥梁形式。桥梁设计原则1.适用性桥上应保证车辆和人群的安全畅通,并应满足将来交通量增长的需要。桥下应满足泄洪、安全通航或通车等要求.建成的桥梁应保证使用年限,并便于检查和维修。2.舒适与安全性现代桥梁设计越来越强调舒适度,要控制桥梁的竖向与横向振幅,避开车辆在桥上振动与冲击。整个桥跨结构及各部分构件,在制造、运输、安装和使用过程中应具有足够的强度、刚度、稳定性和耐久性.3.经济性设计的经济性一般应占首位.经济性应综合进展远景及将来的养护和维修等费用。4.先进性桥梁设计应体现现代桥梁建设的新技术。应便于制造和架设,应尽量采纳先进工艺技术和施工机械、设备,以利于减少劳动强度,加快施工进度,保证工程质量和施工安全.5.美观一座桥梁,尤其是座落于城市的桥梁应具有优美的外形,应与周围的景致相协调.合理的结构布局和轮廓是美观的主要因素,决不应把美观片面的理解为豪华的装饰.应根据上述原则,对桥梁作出综合评估。梁桥梁式桥是指其结构在垂直荷载的作用下,其支座仅产生垂直反力,而无水平推力的桥梁.预应力混凝土梁式桥受力明确,理论计算较简单,设计和施工的方法日臻完善和成熟.预应力混凝土梁式桥具有以下主要特征:1)混凝土材料以砂、石为主,可就地取材,成本较...
