桥梁与涵洞工程的组成与分类

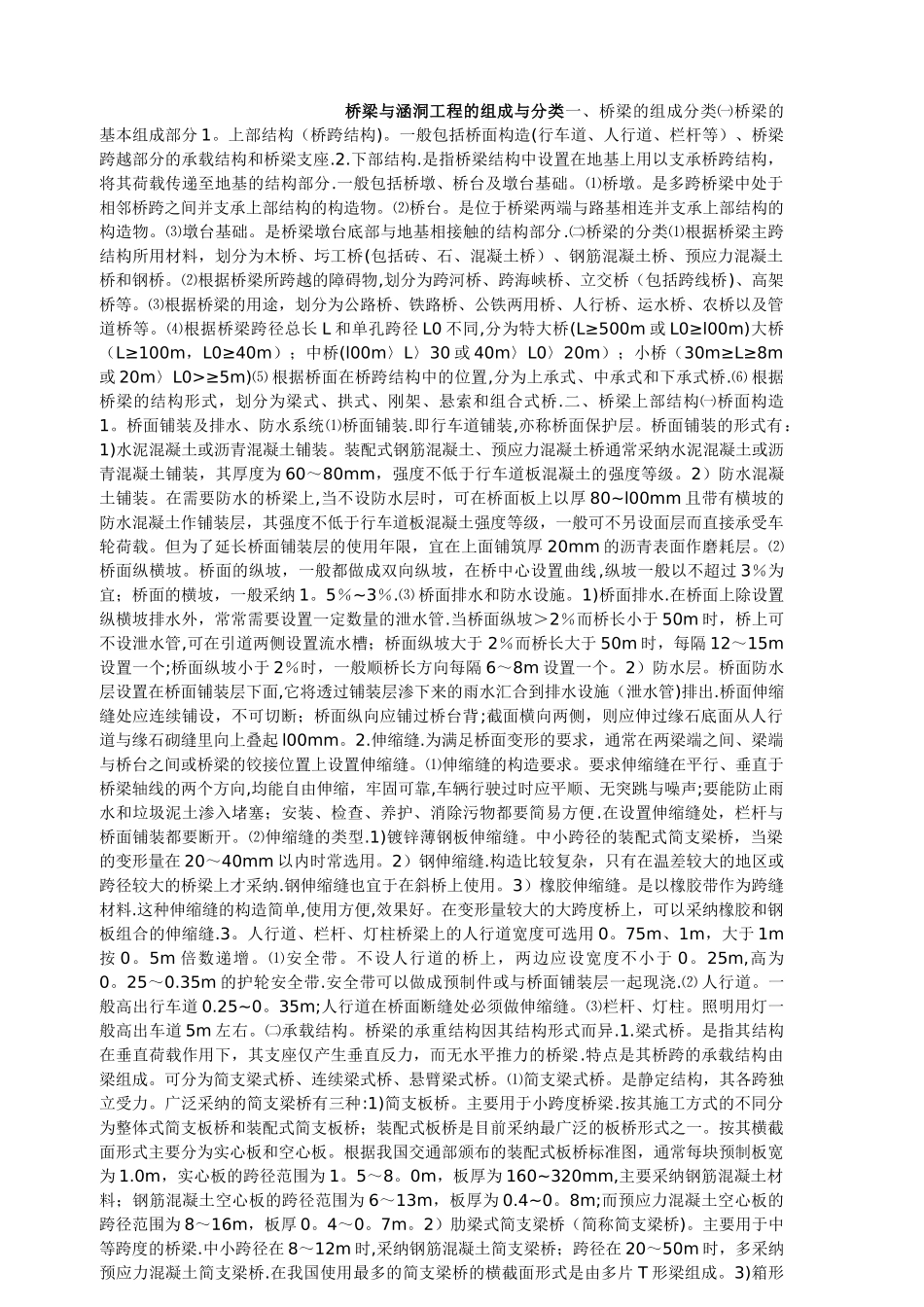

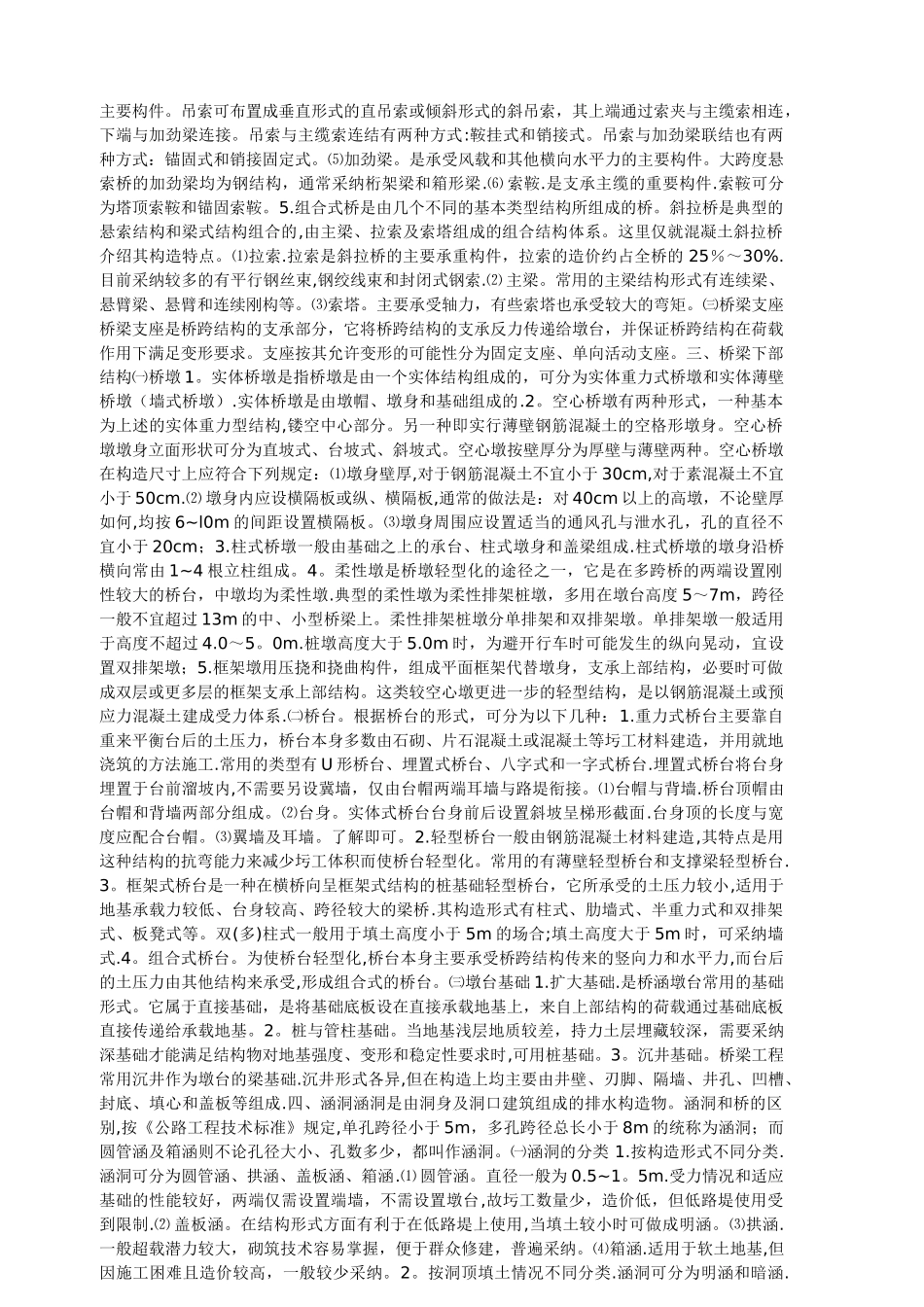

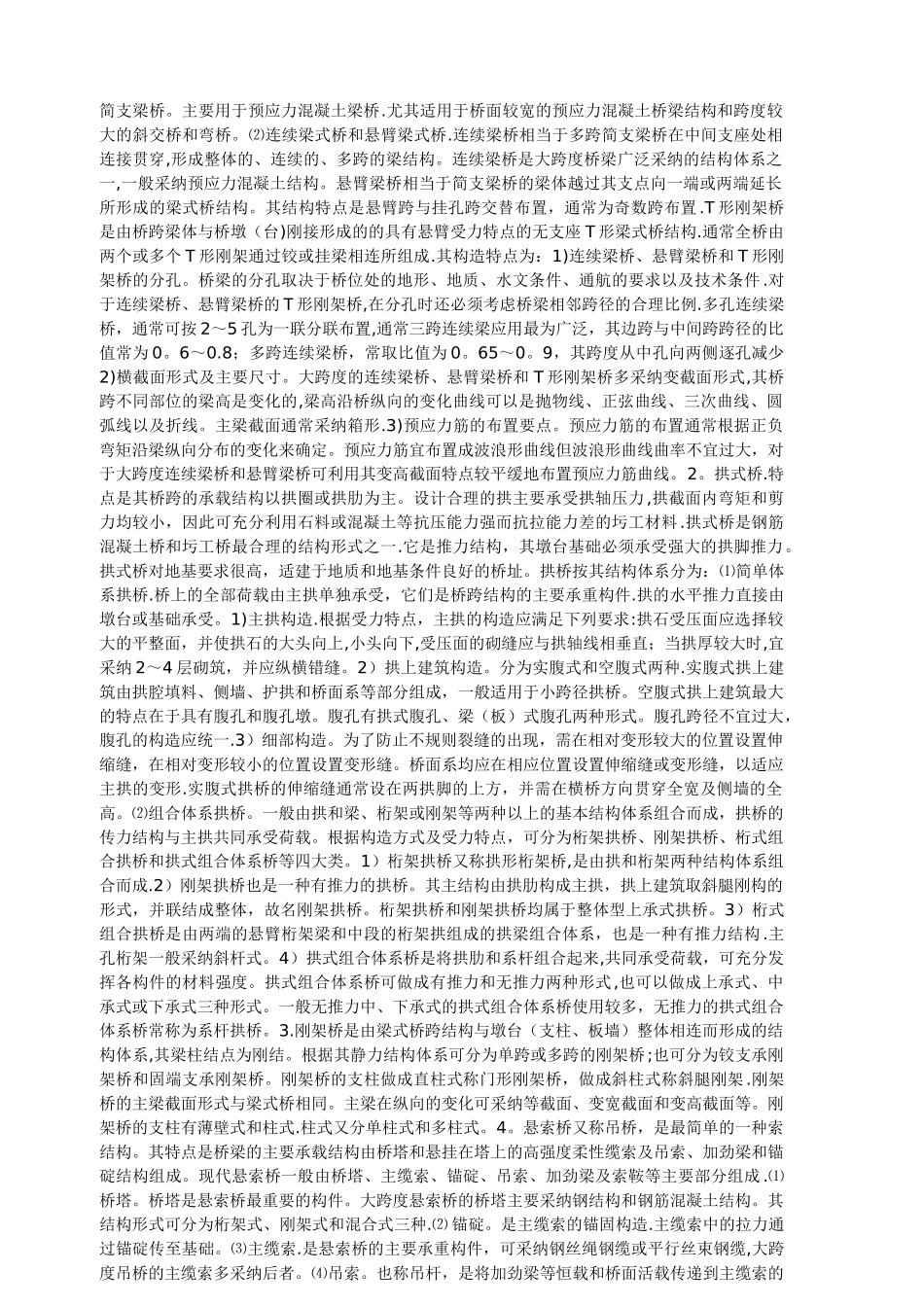

桥梁与涵洞工程的组成与分类一、桥梁的组成分类㈠桥梁的基本组成部分 1。上部结构（桥跨结构)。一般包括桥面构造(行车道、人行道、栏杆等）、桥梁跨越部分的承载结构和桥梁支座.2.下部结构.是指桥梁结构中设置在地基上用以支承桥跨结构，将其荷载传递至地基的结构部分.一般包括桥墩、桥台及墩台基础。⑴桥墩。是多跨桥梁中处于相邻桥跨之间并支承上部结构的构造物。⑵桥台。是位于桥梁两端与路基相连并支承上部结构的构造物。⑶墩台基础。是桥梁墩台底部与地基相接触的结构部分.㈡桥梁的分类⑴根据桥梁主跨结构所用材料，划分为木桥、圬工桥(包括砖、石、混凝土桥）、钢筋混凝土桥、预应力混凝土桥和钢桥。⑵根据桥梁所跨越的障碍物,划分为跨河桥、跨海峡桥、立交桥（包括跨线桥)、高架桥等。⑶根据桥梁的用途，划分为公路桥、铁路桥、公铁两用桥、人行桥、运水桥、农桥以及管道桥等。⑷根据桥梁跨径总长 L 和单孔跨径 L0 不同,分为特大桥(L≥500m 或 L0≥l00m)大桥（L≥100m，L0≥40m）；中桥(l00m〉L〉30 或 40m〉L0〉20m）；小桥（30m≥L≥8m或 20m〉L0>≥5m)⑸ 根据桥面在桥跨结构中的位置,分为上承式、中承式和下承式桥.⑹ 根据桥梁的结构形式，划分为梁式、拱式、刚架、悬索和组合式桥.二、桥梁上部结构㈠桥面构造1。桥面铺装及排水、防水系统⑴桥面铺装.即行车道铺装,亦称桥面保护层。桥面铺装的形式有：1)水泥混凝土或沥青混凝土铺装。装配式钢筋混凝土、预应力混凝土桥通常采纳水泥混凝土或沥青混凝土铺装，其厚度为 60～80mm，强度不低于行车道板混凝土的强度等级。2）防水混凝土铺装。在需要防水的桥梁上,当不设防水层时，可在桥面板上以厚 80~l00mm 且带有横坡的防水混凝土作铺装层，其强度不低于行车道板混凝土强度等级，一般可不另设面层而直接承受车轮荷载。但为了延长桥面铺装层的使用年限，宜在上面铺筑厚 20mm 的沥青表面作磨耗层。⑵桥面纵横坡。桥面的纵坡，一般都做成双向纵坡，在桥中心设置曲线,纵坡一般以不超过 3％为宜；桥面的横坡，一般采纳 1。5％~3％.⑶ 桥面排水和防水设施。1)桥面排水.在桥面上除设置纵横坡排水外，常常需要设置一定数量的泄水管.当桥面纵坡＞2％而桥长小于 50m 时，桥上可不设泄水管,可在引道两侧设置流水槽；桥面纵坡大于 2％而桥长大于 50m 时，每隔 12～15m设置一个;桥面纵坡小于 2％时，一般顺桥长方向每隔 6～8m 设置一个。2）防水层。桥面防水层设置在桥面铺装...
