桥梁垫石测量方案

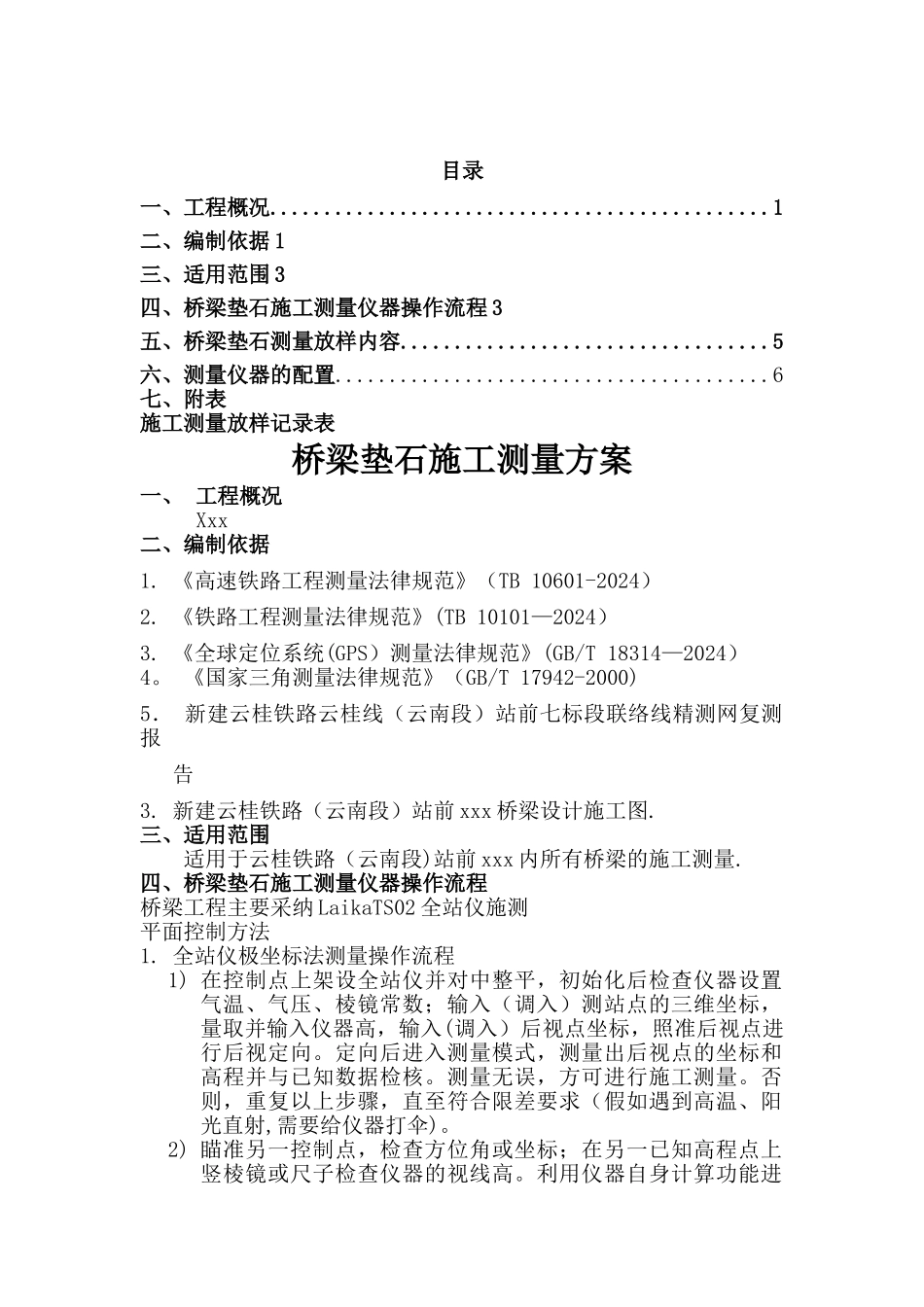

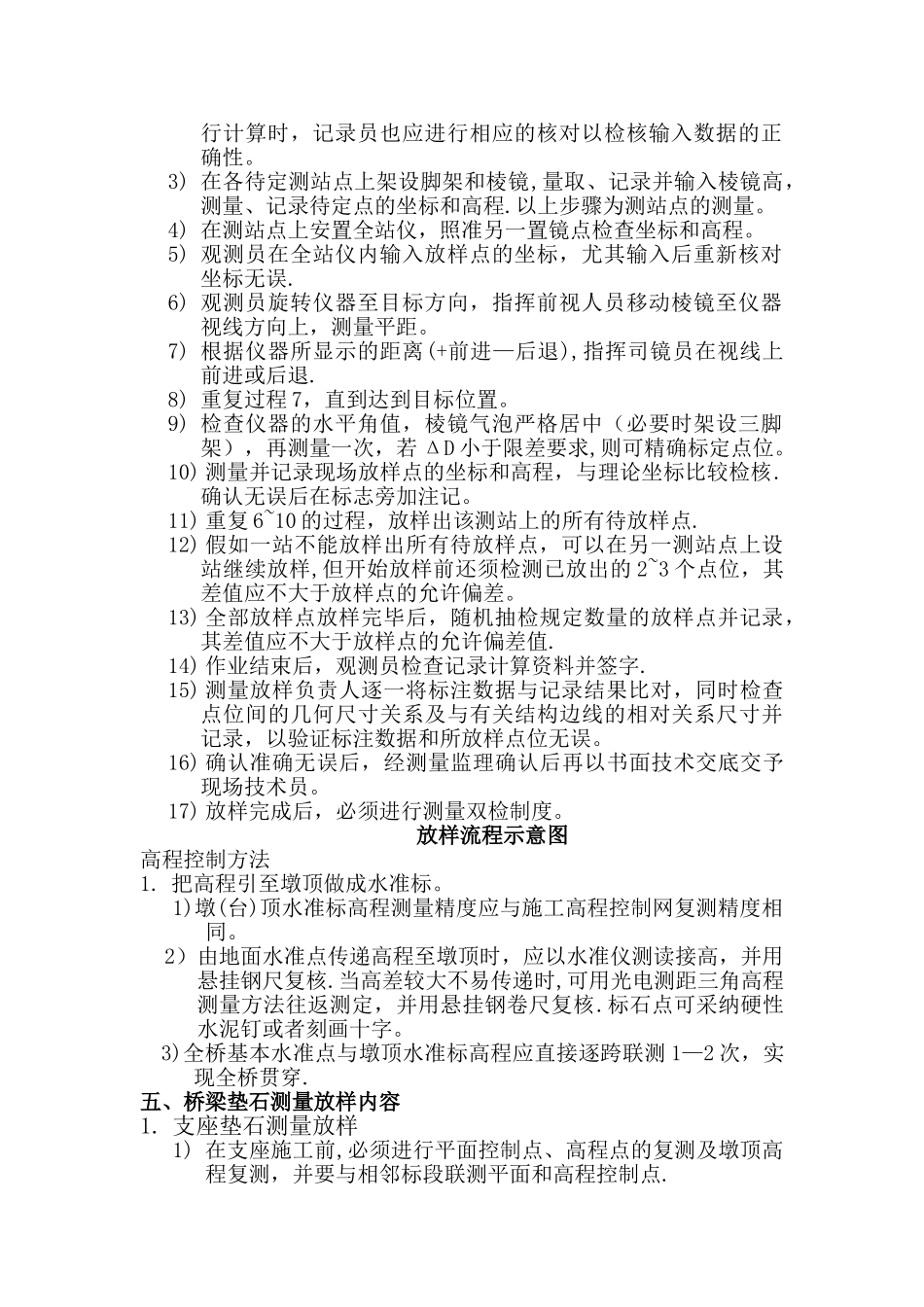

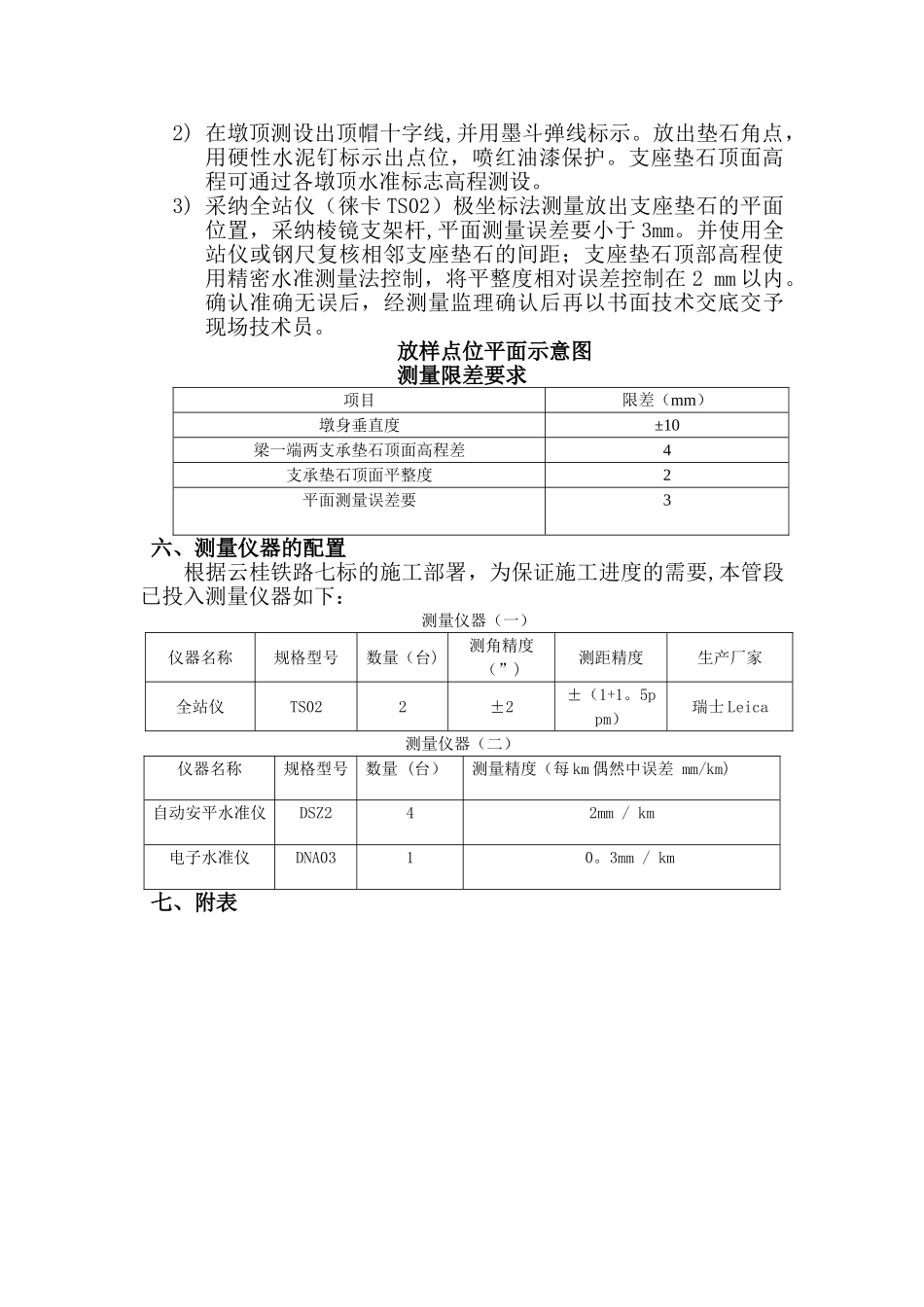

目录一、工程概况..............................................1二、编制依据 1三、适用范围 3四、桥梁垫石施工测量仪器操作流程 3五、桥梁垫石测量放样内容..................................5六、测量仪器的配置........................................6七、附表施工测量放样记录表桥梁垫石施工测量方案一、 工程概况Xxx二、编制依据1. 《高速铁路工程测量法律规范》（TB 10601-2024）2. 《铁路工程测量法律规范》(TB 10101—2024）3. 《全球定位系统(GPS）测量法律规范》(GB/T 18314—2024）4。 《国家三角测量法律规范》（GB/T 17942-2000)5． 新建云桂铁路云桂线（云南段）站前七标段联络线精测网复测报告3. 新建云桂铁路（云南段）站前 xxx 桥梁设计施工图.三、适用范围适用于云桂铁路（云南段)站前 xxx 内所有桥梁的施工测量.四、桥梁垫石施工测量仪器操作流程桥梁工程主要采纳 LaikaTS02 全站仪施测平面控制方法1. 全站仪极坐标法测量操作流程1) 在控制点上架设全站仪并对中整平，初始化后检查仪器设置气温、气压、棱镜常数；输入（调入）测站点的三维坐标，量取并输入仪器高，输入(调入）后视点坐标，照准后视点进行后视定向。定向后进入测量模式，测量出后视点的坐标和高程并与已知数据检核。测量无误，方可进行施工测量。否则，重复以上步骤，直至符合限差要求（假如遇到高温、阳光直射,需要给仪器打伞)。2) 瞄准另一控制点，检查方位角或坐标；在另一已知高程点上竖棱镜或尺子检查仪器的视线高。利用仪器自身计算功能进行计算时，记录员也应进行相应的核对以检核输入数据的正确性。3) 在各待定测站点上架设脚架和棱镜,量取、记录并输入棱镜高，测量、记录待定点的坐标和高程.以上步骤为测站点的测量。4) 在测站点上安置全站仪，照准另一置镜点检查坐标和高程。5) 观测员在全站仪内输入放样点的坐标，尤其输入后重新核对坐标无误.6) 观测员旋转仪器至目标方向，指挥前视人员移动棱镜至仪器视线方向上，测量平距。7) 根据仪器所显示的距离(+前进—后退),指挥司镜员在视线上前进或后退.8) 重复过程 7，直到达到目标位置。9) 检查仪器的水平角值，棱镜气泡严格居中（必要时架设三脚架），再测量一次，若 ΔD 小于限差要求,则可精确标定点位。10) 测量并记录现场放样点的坐标和高程，与理论坐标比较检核.确认无误后在标志旁加注记。11) 重复 6~10 的过程，放样出该测站上的所有待放样点.12) 假...
