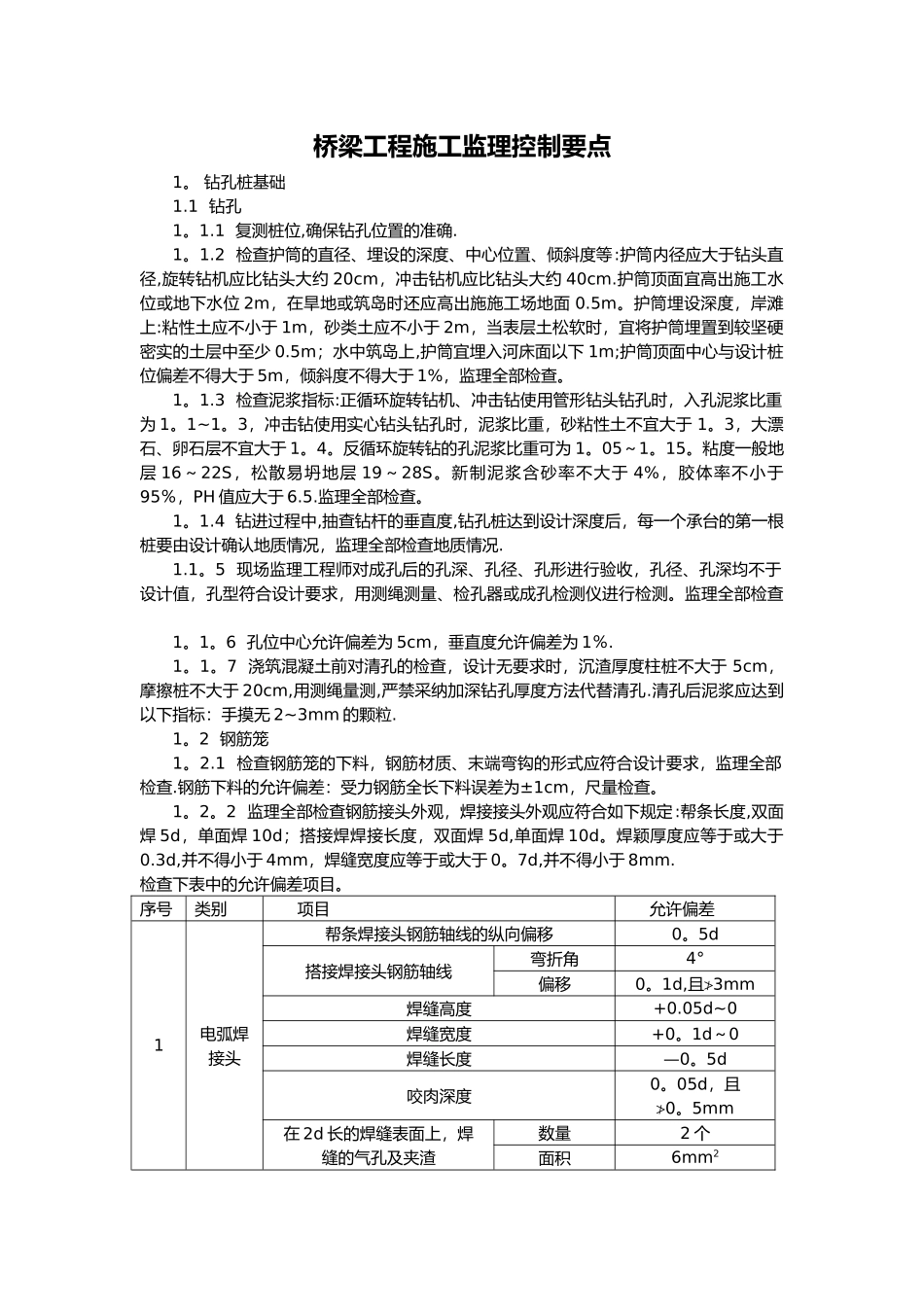

桥梁工程施工监理控制要点1。 钻孔桩基础 1.1 钻孔 1。1.1 复测桩位,确保钻孔位置的准确. 1。1.2 检查护筒的直径、埋设的深度、中心位置、倾斜度等:护筒内径应大于钻头直径,旋转钻机应比钻头大约 20cm，冲击钻机应比钻头大约 40cm.护筒顶面宜高出施工水位或地下水位 2m，在旱地或筑岛时还应高出施施工场地面 0.5m。护筒埋设深度，岸滩上:粘性土应不小于 1m，砂类土应不小于 2m，当表层土松软时，宜将护筒埋置到较坚硬密实的土层中至少 0.5m；水中筑岛上,护筒宜埋入河床面以下 1m;护筒顶面中心与设计桩位偏差不得大于 5m，倾斜度不得大于 1%，监理全部检查。 1。1.3 检查泥浆指标:正循环旋转钻机、冲击钻使用管形钻头钻孔时，入孔泥浆比重为 1。1~1。3，冲击钻使用实心钻头钻孔时，泥浆比重，砂粘性土不宜大于 1。3，大漂石、卵石层不宜大于 1。4。反循环旋转钻的孔泥浆比重可为 1。05～1。15。粘度一般地层 16～22S，松散易坍地层 19～28S。新制泥浆含砂率不大于 4%，胶体率不小于95％，PH 值应大于 6.5.监理全部检查。 1。1.4 钻进过程中,抽查钻杆的垂直度,钻孔桩达到设计深度后，每一个承台的第一根桩要由设计确认地质情况，监理全部检查地质情况.1.1。5 现场监理工程师对成孔后的孔深、孔径、孔形进行验收，孔径、孔深均不于设计值，孔型符合设计要求，用测绳测量、检孔器或成孔检测仪进行检测。监理全部检查 1。1。6 孔位中心允许偏差为 5cm，垂直度允许偏差为 1％. 1。1。7 浇筑混凝土前对清孔的检查，设计无要求时，沉渣厚度柱桩不大于 5cm，摩擦桩不大于 20cm,用测绳量测,严禁采纳加深钻孔厚度方法代替清孔.清孔后泥浆应达到以下指标：手摸无 2~3mm 的颗粒. 1。2 钢筋笼1。2.1 检查钢筋笼的下料，钢筋材质、末端弯钩的形式应符合设计要求，监理全部检查.钢筋下料的允许偏差：受力钢筋全长下料误差为±1cm，尺量检查。 1。2。2 监理全部检查钢筋接头外观，焊接接头外观应符合如下规定:帮条长度,双面焊 5d，单面焊 10d；搭接焊焊接长度，双面焊 5d,单面焊 10d。焊颖厚度应等于或大于0.3d,并不得小于 4mm，焊缝宽度应等于或大于 0。7d,并不得小于 8mm.检查下表中的允许偏差项目。 序号类别 项目 允许偏差1电弧焊接头帮条焊接头钢筋轴线的纵向偏移0。5d搭接焊接头钢筋轴线弯折角4°偏移0。1d,且≯3mm焊缝高度+0.05d~0焊缝宽度+0。1d～0焊缝长度—0。5d咬肉深度0。05d，且≯0。5mm在 2...
