桥梁工程测量方案

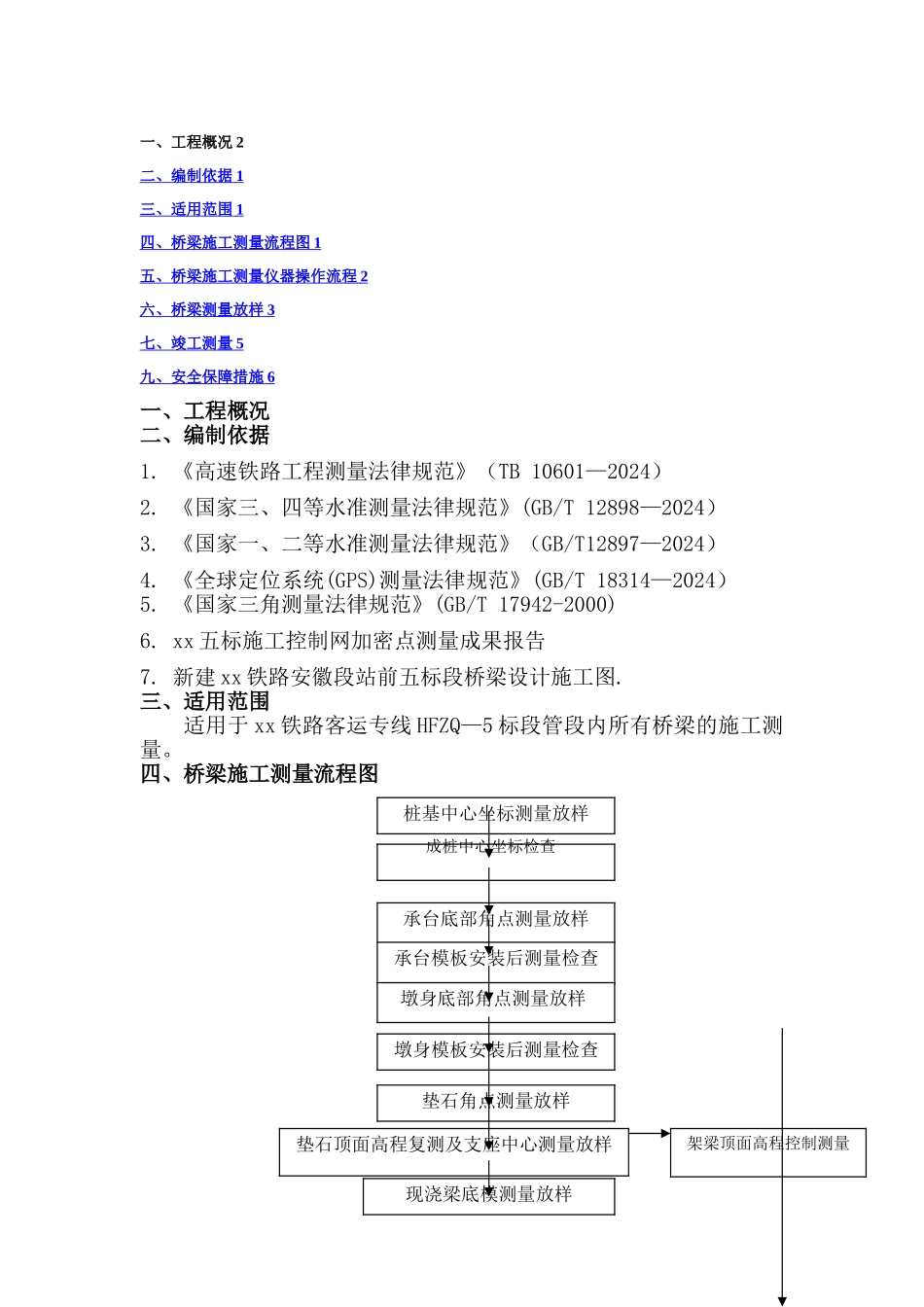

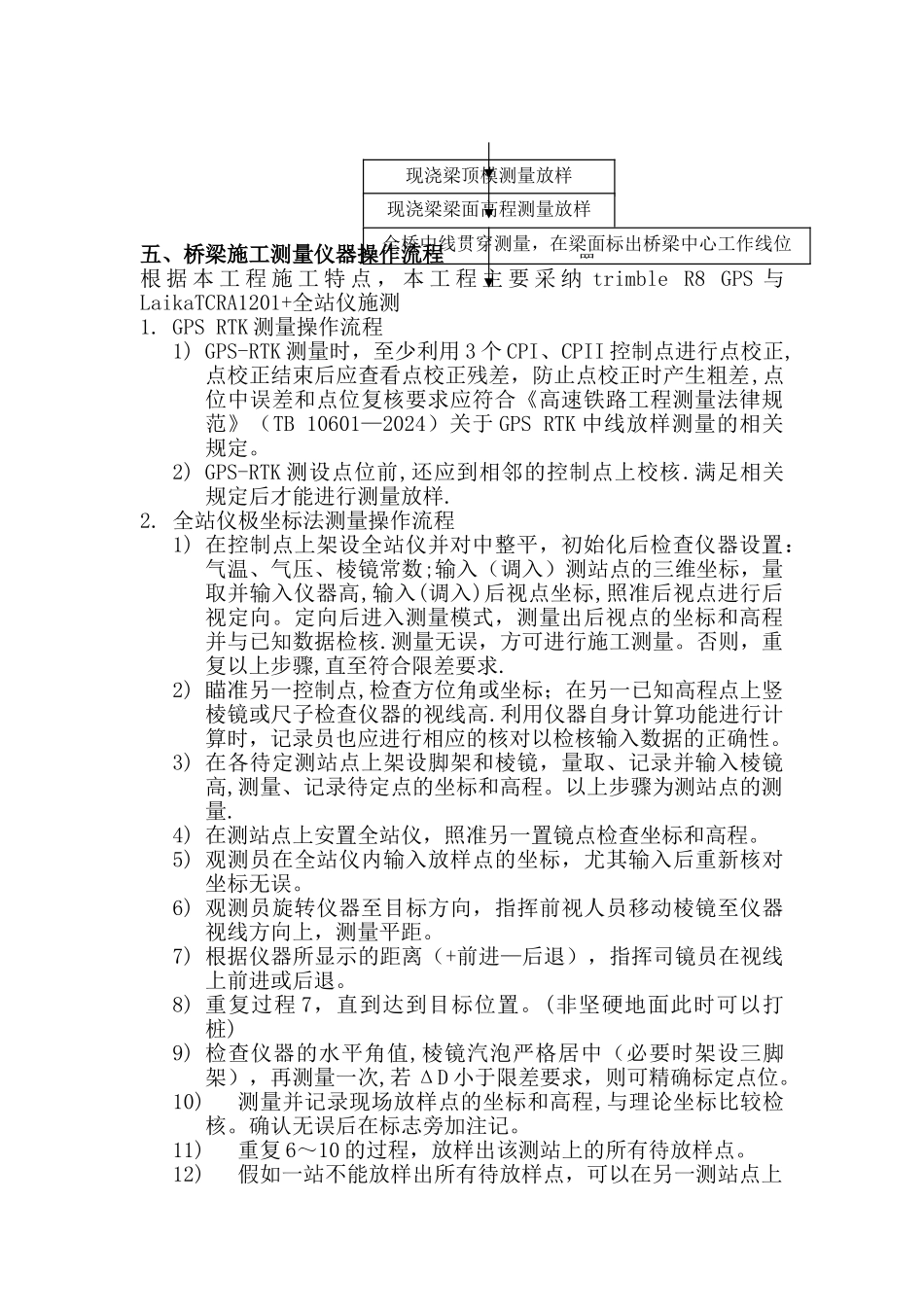

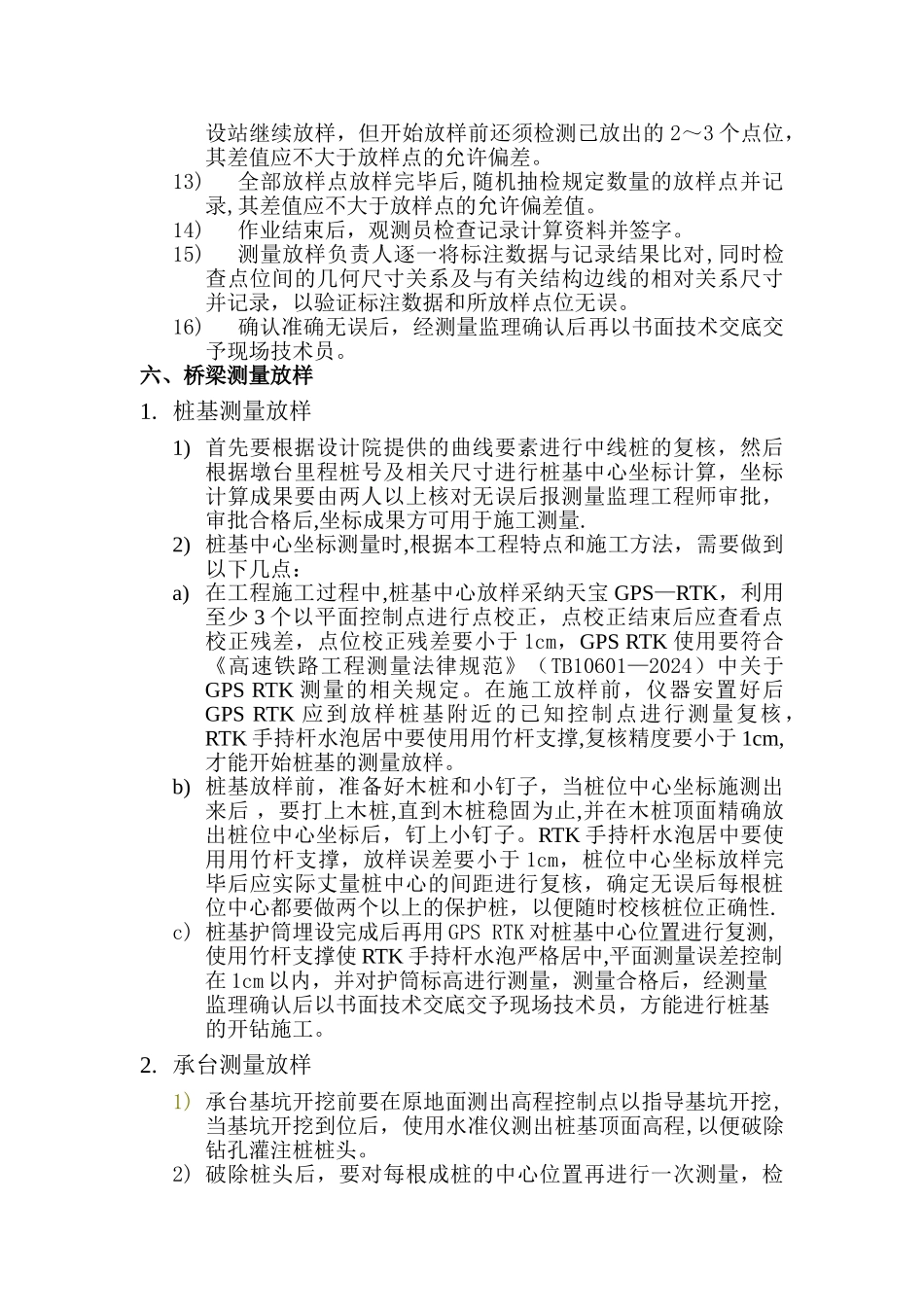

桩基中心坐标测量放样承台底部角点测量放样承台模板安装后测量检查 墩身底部角点测量放样墩身模板安装后测量检查垫石角点测量放样垫石顶面高程复测及支座中心测量放样现浇梁底模测量放样架梁顶面高程控制测量一、工程概况 2二、编制依据 1 三、适用范围 1 四、桥梁施工测量流程图 1 五、桥梁施工测量仪器操作流程 2 六、桥梁测量放样 3 七、竣工测量 5 九、安全保障措施 6 一、工程概况二、编制依据1. 《高速铁路工程测量法律规范》（TB 10601—2024）2. 《国家三、四等水准测量法律规范》(GB/T 12898—2024）3. 《国家一、二等水准测量法律规范》（GB/T12897—2024）4. 《全球定位系统(GPS)测量法律规范》(GB/T 18314—2024）5. 《国家三角测量法律规范》(GB/T 17942-2000)6. xx 五标施工控制网加密点测量成果报告7. 新建 xx 铁路安徽段站前五标段桥梁设计施工图.三、适用范围适用于 xx 铁路客运专线 HFZQ—5 标段管段内所有桥梁的施工测量。四、桥梁施工测量流程图 成桩中心坐标检查现浇梁顶模测量放样现浇梁梁面高程测量放样全桥中线贯穿测量，在梁面标出桥梁中心工作线位置五、桥梁施工测量仪器操作流程根 据 本 工 程 施 工 特 点 ， 本 工 程 主 要 采 纳 trimble R8 GPS 与LaikaTCRA1201+全站仪施测1. GPS RTK 测量操作流程1) GPS-RTK 测量时，至少利用 3 个 CPI、CPII 控制点进行点校正,点校正结束后应查看点校正残差，防止点校正时产生粗差,点位中误差和点位复核要求应符合《高速铁路工程测量法律规范》（TB 10601—2024）关于 GPS RTK 中线放样测量的相关规定。2) GPS-RTK 测设点位前,还应到相邻的控制点上校核.满足相关规定后才能进行测量放样.2. 全站仪极坐标法测量操作流程1) 在控制点上架设全站仪并对中整平，初始化后检查仪器设置：气温、气压、棱镜常数;输入（调入）测站点的三维坐标，量取并输入仪器高,输入(调入)后视点坐标,照准后视点进行后视定向。定向后进入测量模式，测量出后视点的坐标和高程并与已知数据检核.测量无误，方可进行施工测量。否则，重复以上步骤,直至符合限差要求.2) 瞄准另一控制点,检查方位角或坐标；在另一已知高程点上竖棱镜或尺子检查仪器的视线高.利用仪器自身计算功能进行计算时，记录员也应进行相应的核对以检核输入数据的正确性。3) 在各待定测站点上架设脚架和棱镜，量取、记录并输入棱镜高,测量、记录待定点的坐标和...
