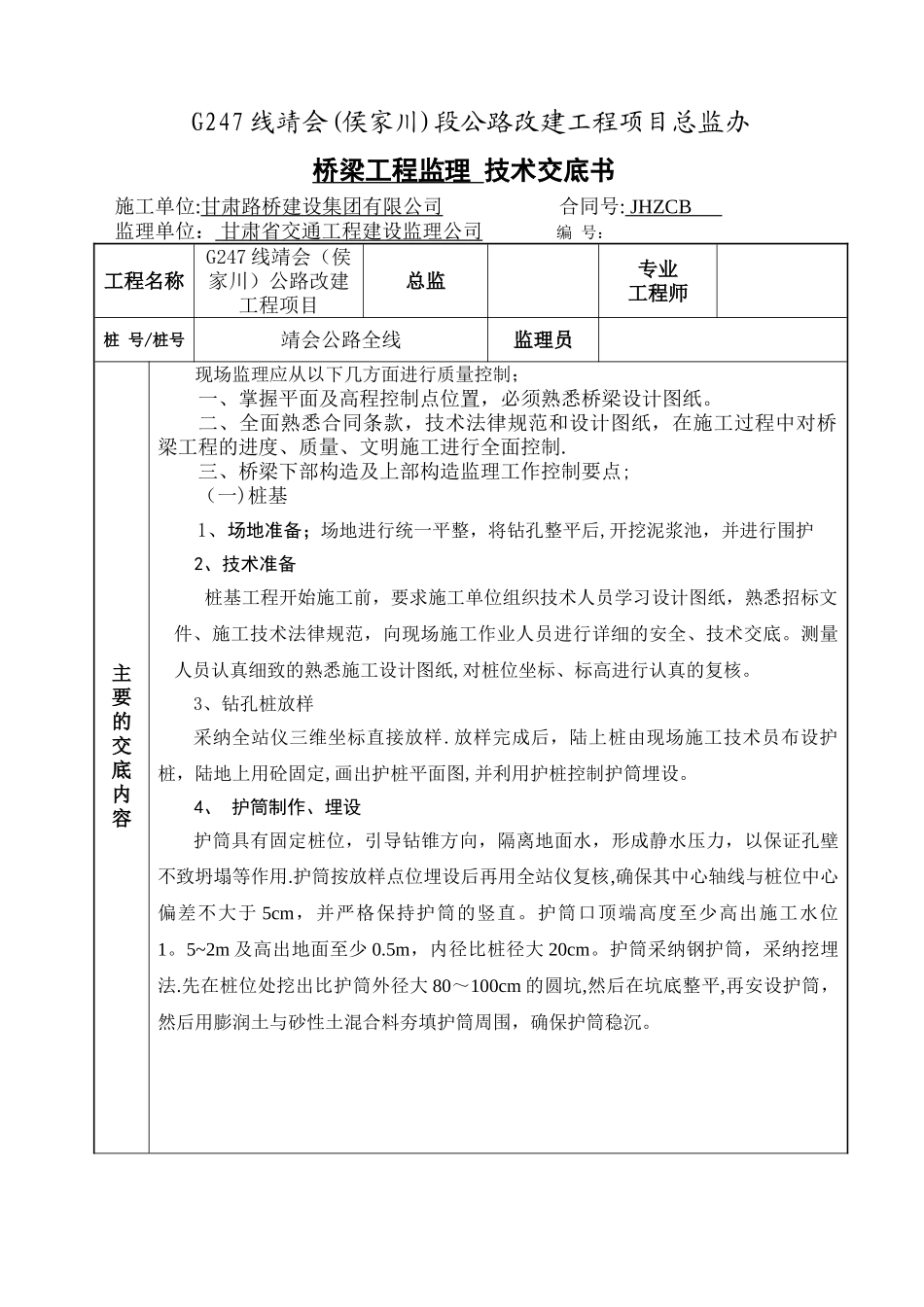

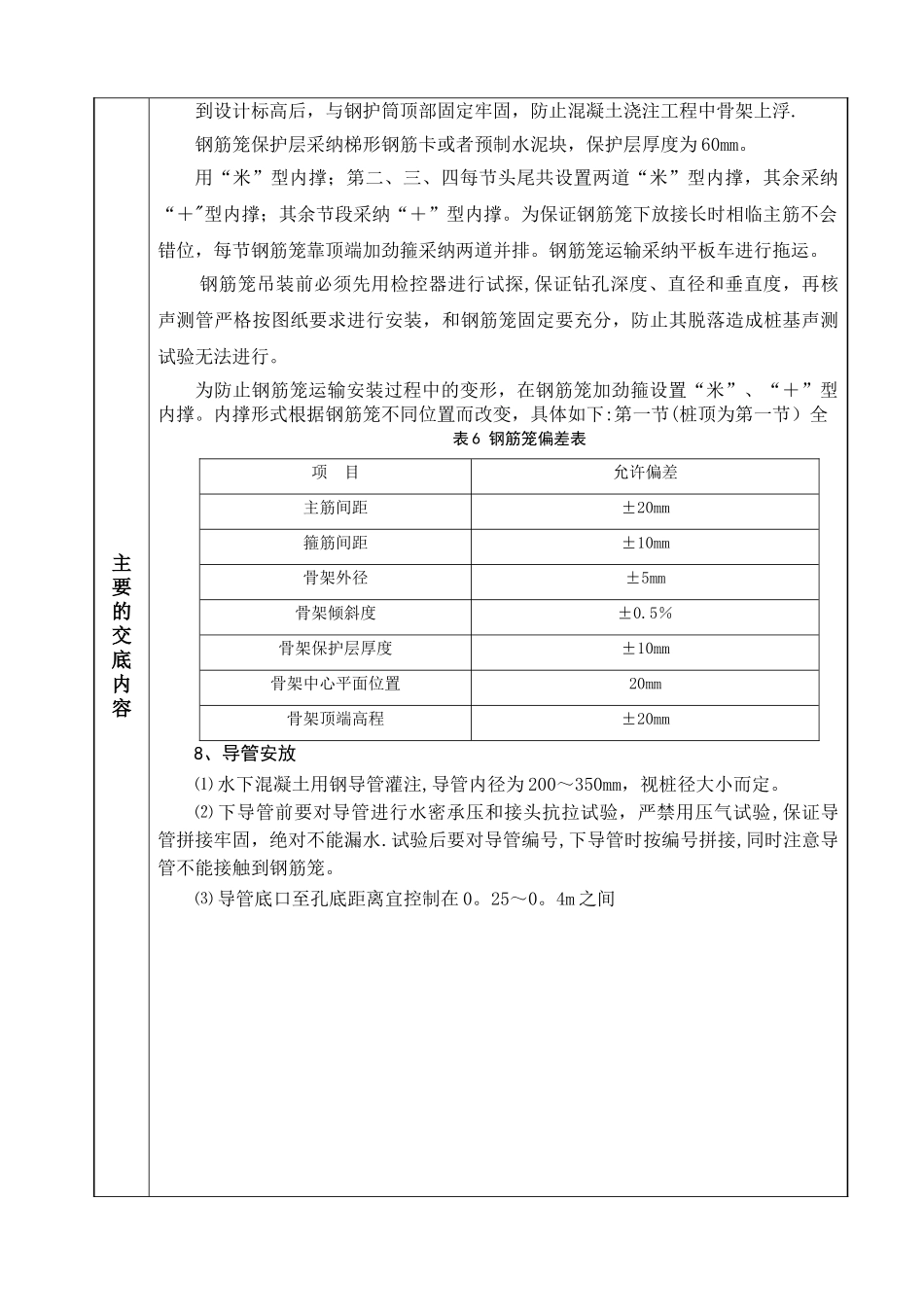

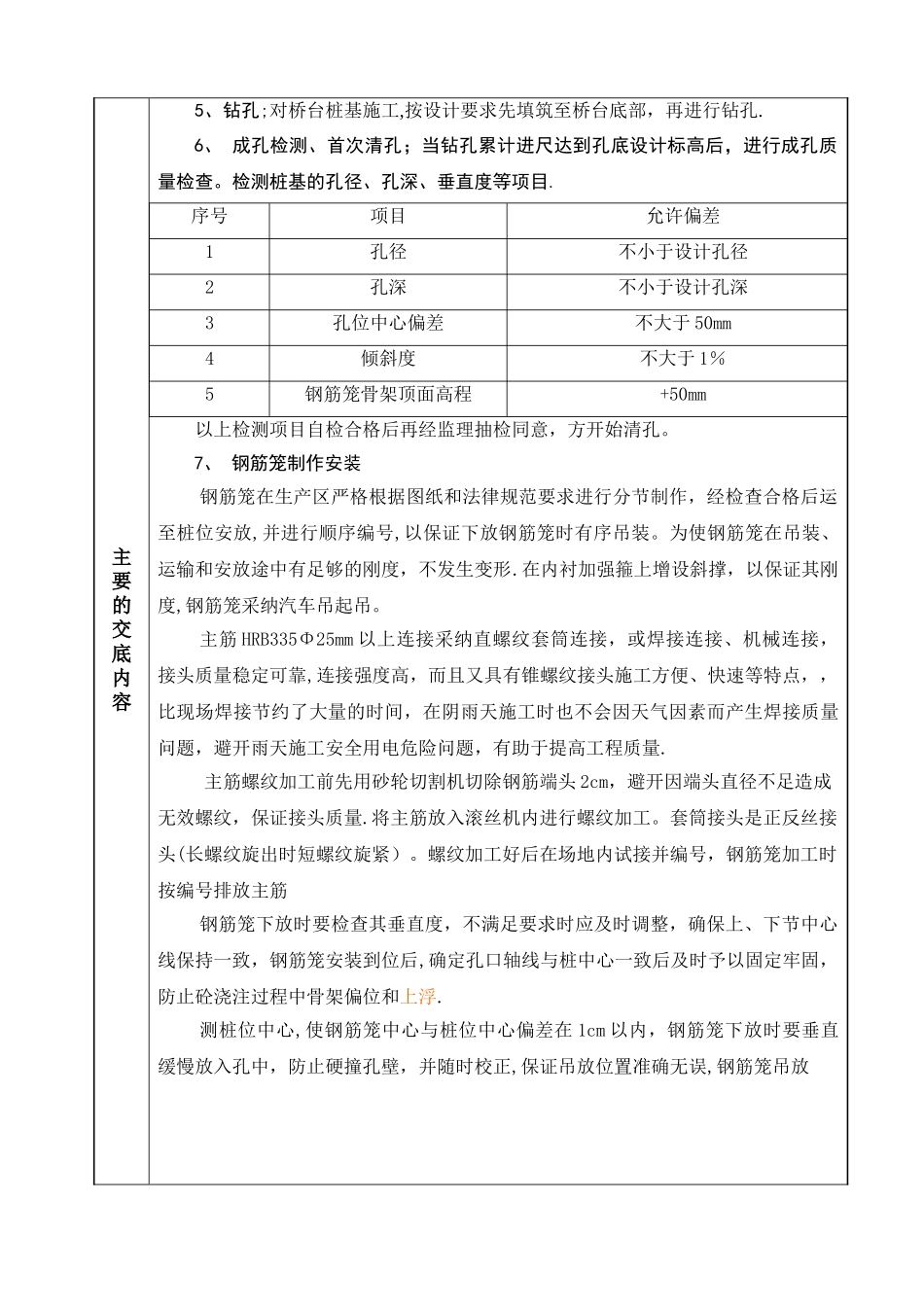

G247 线靖会(侯家川)段公路改建工程项目总监办桥梁工程监理 技术交底书施工单位:甘肃路桥建设集团有限公司 合同号: JHZCB 监理单位： 甘肃省交通工程建设监理公司 编 号：工程名称G247 线靖会（侯家川）公路改建工程项目总监专业工程师桩 号/桩号靖会公路全线监理员主要的交底内容现场监理应从以下几方面进行质量控制；一、掌握平面及高程控制点位置，必须熟悉桥梁设计图纸。二、全面熟悉合同条款，技术法律规范和设计图纸，在施工过程中对桥梁工程的进度、质量、文明施工进行全面控制.三、桥梁下部构造及上部构造监理工作控制要点;（一)桩基1、场地准备；场地进行统一平整，将钻孔整平后,开挖泥浆池，并进行围护2、技术准备桩基工程开始施工前，要求施工单位组织技术人员学习设计图纸，熟悉招标文件、施工技术法律规范，向现场施工作业人员进行详细的安全、技术交底。测量人员认真细致的熟悉施工设计图纸,对桩位坐标、标高进行认真的复核。3、钻孔桩放样采纳全站仪三维坐标直接放样.放样完成后，陆上桩由现场施工技术员布设护桩，陆地上用砼固定,画出护桩平面图,并利用护桩控制护筒埋设。4、 护筒制作、埋设护筒具有固定桩位，引导钻锥方向，隔离地面水，形成静水压力，以保证孔壁不致坍塌等作用.护筒按放样点位埋设后再用全站仪复核,确保其中心轴线与桩位中心偏差不大于 5cm，并严格保持护筒的竖直。护筒口顶端高度至少高出施工水位1。5~2m 及高出地面至少 0.5m，内径比桩径大 20cm。护筒采纳钢护筒，采纳挖埋法.先在桩位处挖出比护筒外径大 80～100cm 的圆坑,然后在坑底整平,再安设护筒，然后用膨润土与砂性土混合料夯填护筒周围，确保护筒稳沉。主要的交底内容5、钻孔;对桥台桩基施工,按设计要求先填筑至桥台底部，再进行钻孔.6、 成孔检测、首次清孔；当钻孔累计进尺达到孔底设计标高后，进行成孔质量检查。检测桩基的孔径、孔深、垂直度等项目.序号项目允许偏差1孔径不小于设计孔径2孔深不小于设计孔深3孔位中心偏差不大于 50mm4倾斜度不大于 1％5钢筋笼骨架顶面高程+50mm以上检测项目自检合格后再经监理抽检同意，方开始清孔。7、 钢筋笼制作安装钢筋笼在生产区严格根据图纸和法律规范要求进行分节制作，经检查合格后运至桩位安放,并进行顺序编号,以保证下放钢筋笼时有序吊装。为使钢筋笼在吊装、运输和安放途中有足够的刚度，不发生变形.在内衬加强箍上增设斜撑，以保证其刚度,钢筋笼采纳汽车吊起吊。主筋 HRB335Φ2...
