桥梁工程计算书

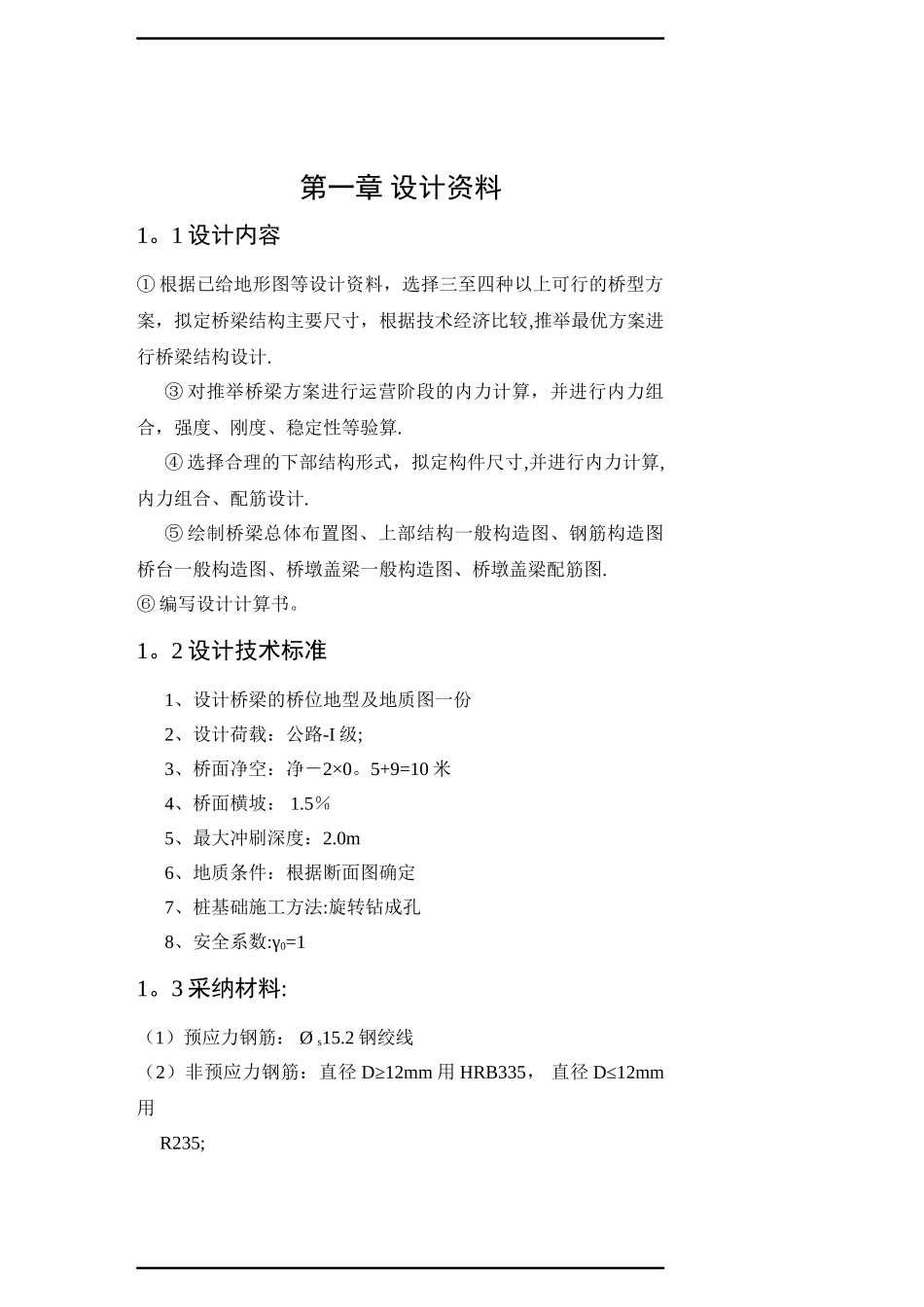

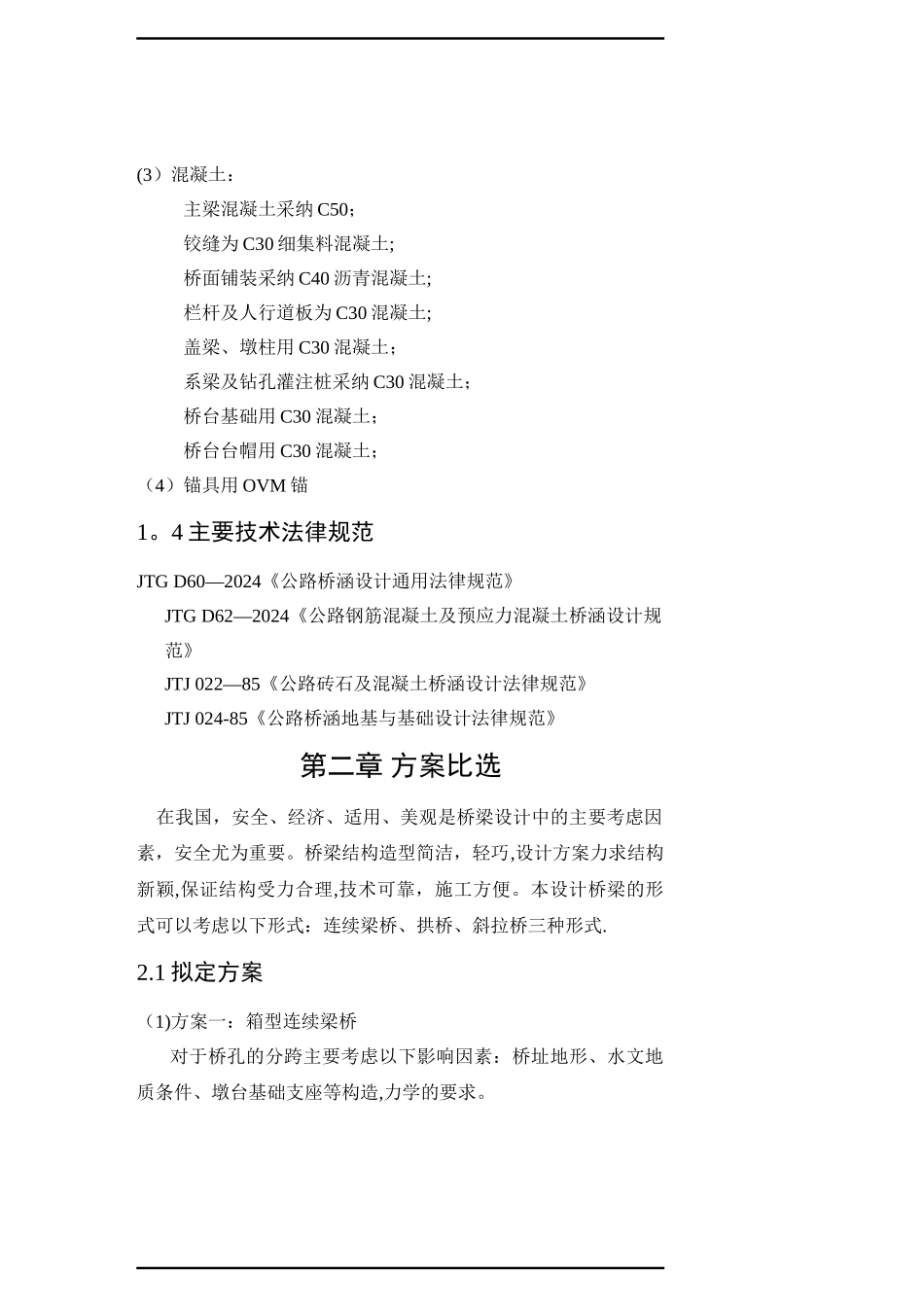

第一章 设计资料1。1 设计内容① 根据已给地形图等设计资料，选择三至四种以上可行的桥型方案，拟定桥梁结构主要尺寸，根据技术经济比较,推举最优方案进行桥梁结构设计.③ 对推举桥梁方案进行运营阶段的内力计算，并进行内力组合，强度、刚度、稳定性等验算.④ 选择合理的下部结构形式，拟定构件尺寸,并进行内力计算,内力组合、配筋设计.⑤ 绘制桥梁总体布置图、上部结构一般构造图、钢筋构造图桥台一般构造图、桥墩盖梁一般构造图、桥墩盖梁配筋图.⑥ 编写设计计算书。1。2 设计技术标准1、设计桥梁的桥位地型及地质图一份2、设计荷载：公路-I 级;3、桥面净空：净－2×0。5+9=10 米4、桥面横坡： 1.5％5、最大冲刷深度：2.0m6、地质条件：根据断面图确定7、桩基础施工方法:旋转钻成孔8、安全系数:γ0=11。3 采纳材料:（1）预应力钢筋： Ø s15.2 钢绞线（2）非预应力钢筋：直径 D≥12mm 用 HRB335， 直径 D≤12mm用 R235;(3）混凝土：主梁混凝土采纳 C50；铰缝为 C30 细集料混凝土;桥面铺装采纳 C40 沥青混凝土;栏杆及人行道板为 C30 混凝土;盖梁、墩柱用 C30 混凝土；系梁及钻孔灌注桩采纳 C30 混凝土；桥台基础用 C30 混凝土；桥台台帽用 C30 混凝土；（4）锚具用 OVM 锚1。4 主要技术法律规范JTG D60—2024《公路桥涵设计通用法律规范》JTG D62—2024《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTJ 022—85《公路砖石及混凝土桥涵设计法律规范》JTJ 024-85《公路桥涵地基与基础设计法律规范》第二章 方案比选 在我国，安全、经济、适用、美观是桥梁设计中的主要考虑因素，安全尤为重要。桥梁结构造型简洁，轻巧,设计方案力求结构新颖,保证结构受力合理,技术可靠，施工方便。本设计桥梁的形式可以考虑以下形式：连续梁桥、拱桥、斜拉桥三种形式.2.1 拟定方案（1)方案一：箱型连续梁桥 对于桥孔的分跨主要考虑以下影响因素：桥址地形、水文地质条件、墩台基础支座等构造,力学的要求。本设计采纳三跨桥孔布置，边跨长度可取为中跨的 0.5-0。8倍。本桥总长 215m，本设计跨度组合为:60 米+95 米+60 米为适应连续梁内力变化的需要,连续梁的纵向截面通常做成变截面的形式。梁底立面曲线实行二次抛物线的形式。图 2—1 箱型连续梁桥型设计连续梁桥可以降低梁高，有利于争取桥下净空,具有较大的刚度和强大的抗扭性能和结构简单，受力明确、节约材料、架设安装方便,跨越能力较大、造型轻巧、平...
