桥梁工程课程设计计算书

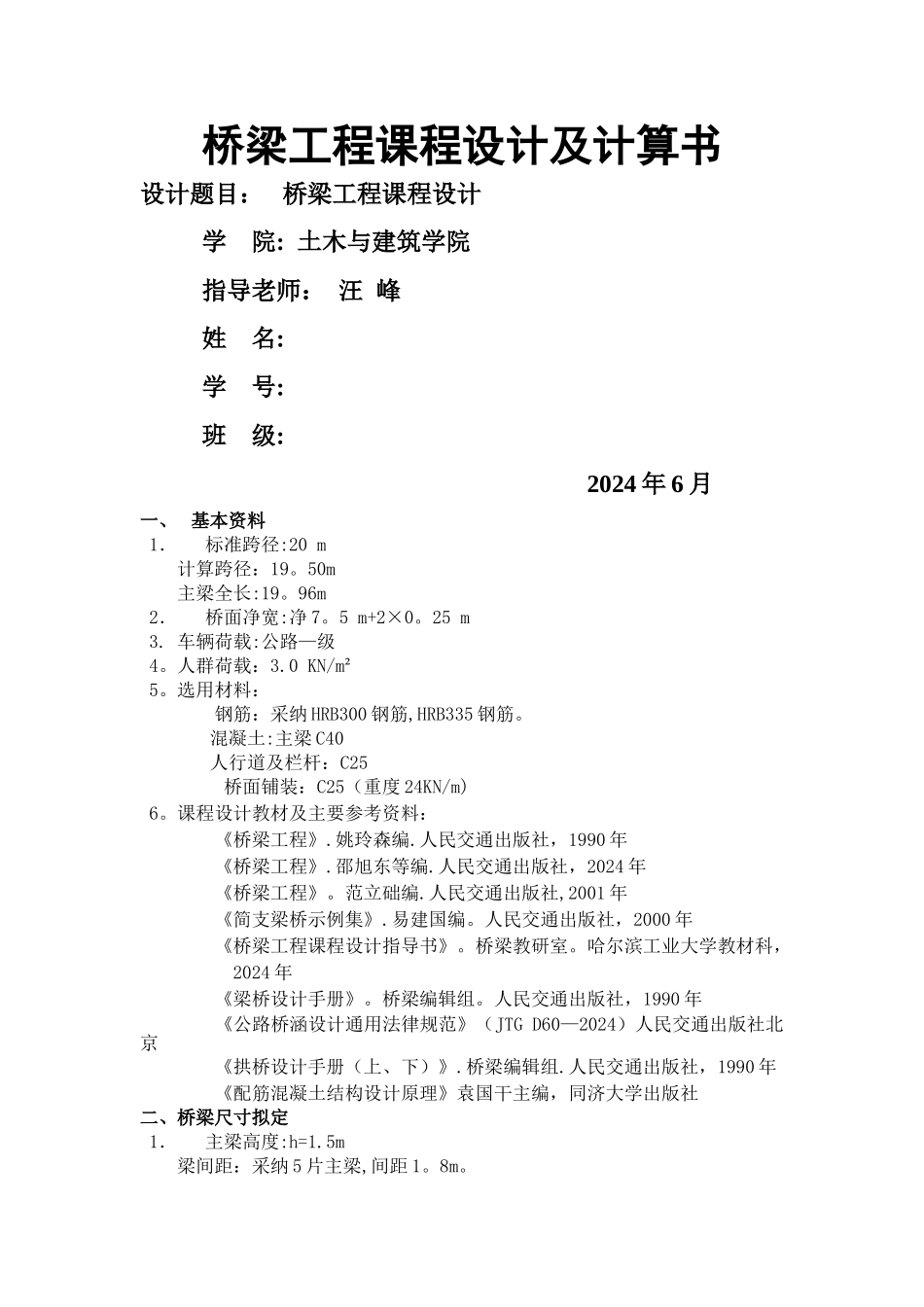

桥梁工程课程设计及计算书设计题目： 桥梁工程课程设计 学 院: 土木与建筑学院 指导老师： 汪 峰 姓 名: 学 号: 班 级: 2024 年 6 月一、 基本资料1．标准跨径:20 m计算跨径：19。50m主梁全长:19。96m2．桥面净宽:净 7。5 m+2×0。25 m3. 车辆荷载:公路—级4。人群荷载：3.0 KN/m²5。选用材料： 钢筋：采纳 HRB300 钢筋,HRB335 钢筋。 混凝土:主梁 C40 人行道及栏杆：C25桥面铺装：C25（重度 24KN/m)6。课程设计教材及主要参考资料：《桥梁工程》.姚玲森编.人民交通出版社，1990 年《桥梁工程》.邵旭东等编.人民交通出版社，2024 年《桥梁工程》。范立础编.人民交通出版社,2001 年《简支梁桥示例集》.易建国编。人民交通出版社，2000 年 《桥梁工程课程设计指导书》。桥梁教研室。哈尔滨工业大学教材科， 2024 年 《梁桥设计手册》。桥梁编辑组。人民交通出版社，1990 年 《公路桥涵设计通用法律规范》（JTG D60—2024）人民交通出版社北京 《拱桥设计手册（上、下）》.桥梁编辑组.人民交通出版社，1990 年 《配筋混凝土结构设计原理》袁国干主编，同济大学出版社二、桥梁尺寸拟定1．主梁高度:h=1.5m 梁间距：采纳 5 片主梁,间距 1。8m。2．横隔梁:采纳五片横隔梁，间距为 4×4。85m，梁高 1.0m, 横隔 梁下缘为 15cm,上缘为 16cm。3．主梁梁肋宽:梁肋宽度为 18cm.4．桥面铺装:分为上下两层,上层为沥青砼厚 2.0cm， 下层为 C25 防水混凝土垫层厚 10.0cm。桥面采纳 1。5%横坡.5．桥梁横断面及具体尺寸：（见作图）6.桥梁纵断面及具体尺寸：（见作图）三、桥梁计算一、主梁的计算 1、主梁的抗弯及抗扭惯性矩、求主梁界面的重心位置（图 3） 、平均板厚： H=1/2（10+18）=14(cm)2.计算结构自重集度（表 1） 结构自重集度计算表 表 1 主梁横隔梁对于边主梁对于中主梁桥面铺装层栏杆及人行道合计对于边主梁对于中主梁3。结构自重内力计算（表 2） 边中主梁自重产生的内力 表 2主：括号（）内值为中主梁内力3.汽车、人群荷载内力计算截面位置 x内力剪力 Q（KN）弯矩(KN·m）X=0 （0) (0） （1）支点处荷载横向分布系数(杠杆原理法） 汽车荷载距人行道边缘不小于 0.5m.在横向影响线上确定荷载横向最不利的布置位置(图 4）图 4 支点处各主梁的横向分布情况各梁支点处相应于公路—Ⅰ级和人群荷载的横向分布系数计算（表 3)表 3梁号公路-Ⅰ 级人群荷载1(5）号梁/2...
