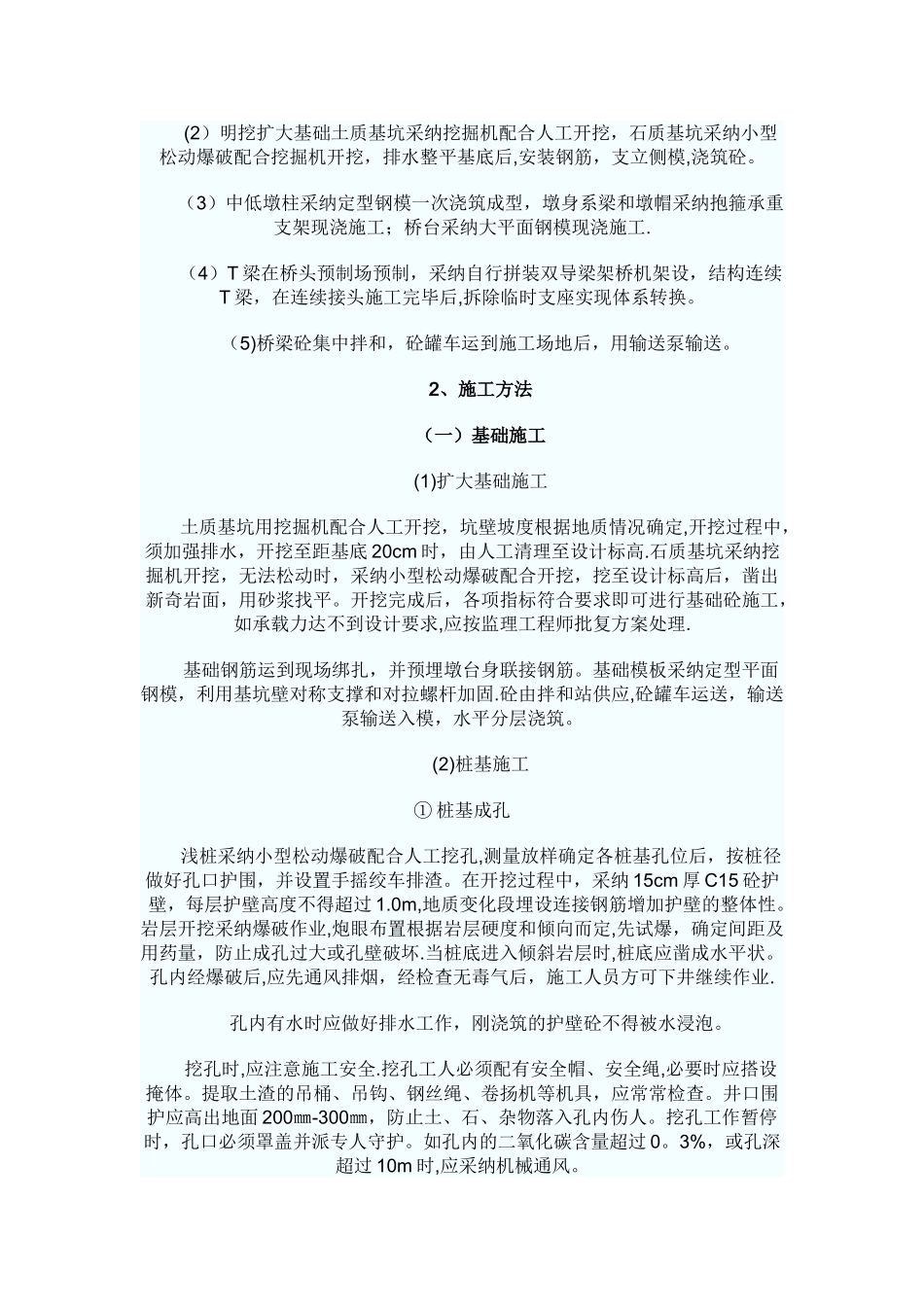

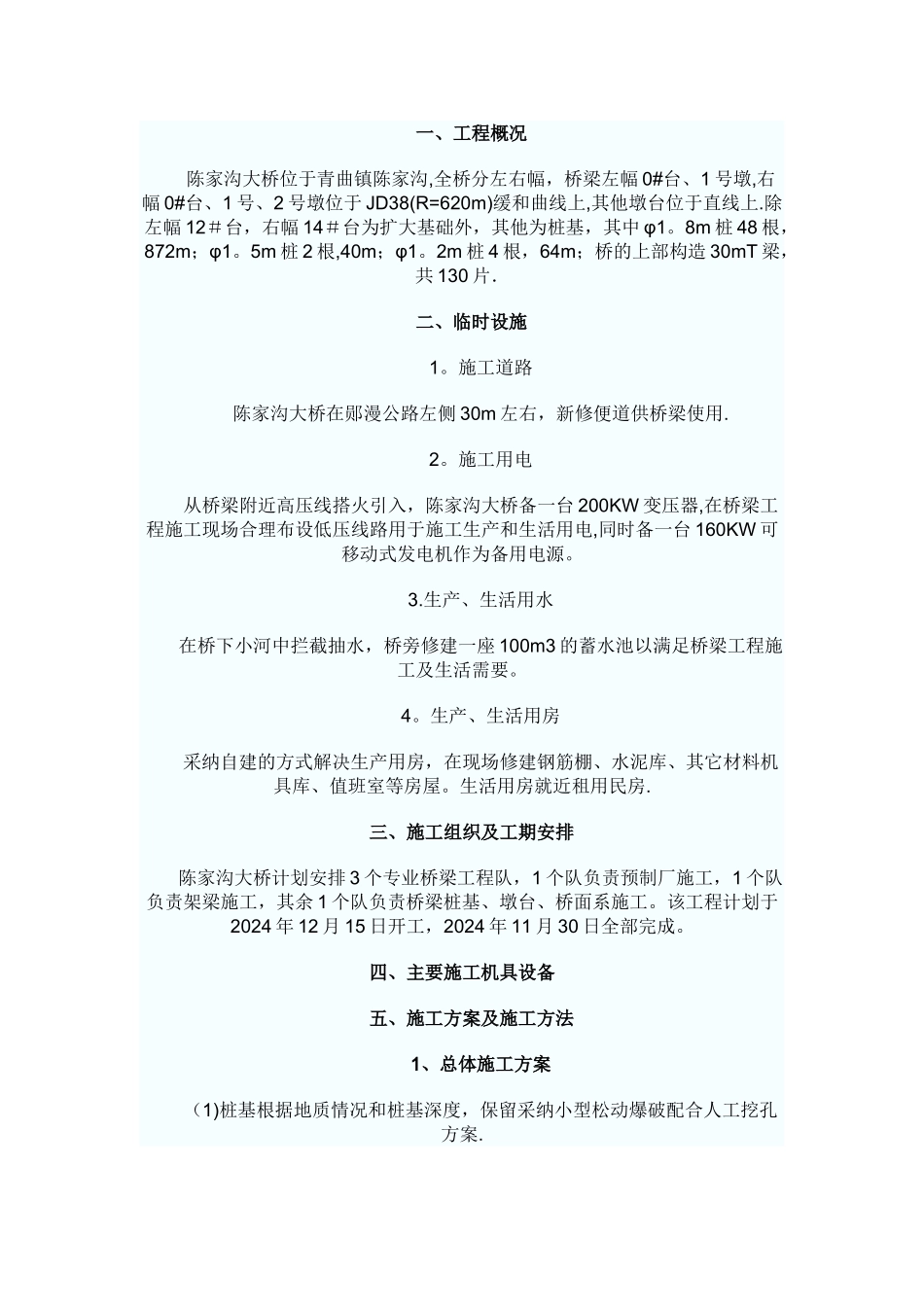

一、工程概况 陈家沟大桥位于青曲镇陈家沟,全桥分左右幅，桥梁左幅 0#台、1 号墩,右幅 0#台、1 号、2 号墩位于 JD38(R=620m)缓和曲线上,其他墩台位于直线上.除左幅 12＃台，右幅 14＃台为扩大基础外，其他为桩基，其中 φ1。8m 桩 48 根，872m；φ1。5m 桩 2 根,40m；φ1。2m 桩 4 根，64m；桥的上部构造 30mT 梁，共 130 片． 二、临时设施 1。施工道路 陈家沟大桥在郧漫公路左侧 30m 左右，新修便道供桥梁使用. 2。施工用电 从桥梁附近高压线搭火引入，陈家沟大桥备一台 200KW 变压器,在桥梁工程施工现场合理布设低压线路用于施工生产和生活用电,同时备一台 160KW 可移动式发电机作为备用电源。 3.生产、生活用水 在桥下小河中拦截抽水，桥旁修建一座 100m3 的蓄水池以满足桥梁工程施工及生活需要。 4。生产、生活用房 采纳自建的方式解决生产用房，在现场修建钢筋棚、水泥库、其它材料机具库、值班室等房屋。生活用房就近租用民房. 三、施工组织及工期安排 陈家沟大桥计划安排 3 个专业桥梁工程队，1 个队负责预制厂施工，1 个队负责架梁施工，其余 1 个队负责桥梁桩基、墩台、桥面系施工。该工程计划于2024 年 12 月 15 日开工，2024 年 11 月 30 日全部完成。四、主要施工机具设备 五、施工方案及施工方法 1、总体施工方案 （1)桩基根据地质情况和桩基深度，保留采纳小型松动爆破配合人工挖孔方案. (2）明挖扩大基础土质基坑采纳挖掘机配合人工开挖，石质基坑采纳小型松动爆破配合挖掘机开挖，排水整平基底后,安装钢筋，支立侧模,浇筑砼。 （3）中低墩柱采纳定型钢模一次浇筑成型，墩身系梁和墩帽采纳抱箍承重支架现浇施工；桥台采纳大平面钢模现浇施工. （4）T 梁在桥头预制场预制，采纳自行拼装双导梁架桥机架设，结构连续T 梁，在连续接头施工完毕后,拆除临时支座实现体系转换。 （5)桥梁砼集中拌和，砼罐车运到施工场地后，用输送泵输送。 2、施工方法 （一）基础施工 (1)扩大基础施工 土质基坑用挖掘机配合人工开挖，坑壁坡度根据地质情况确定,开挖过程中，须加强排水，开挖至距基底 20cm 时，由人工清理至设计标高.石质基坑采纳挖掘机开挖，无法松动时，采纳小型松动爆破配合开挖，挖至设计标高后，凿出新奇岩面，用砂浆找平。开挖完成后，各项指标符合要求即可进行基础砼施工，如承载力达不到设计要求,应按监理工程师批复方案处理. 基础钢筋运到现场绑扎，...
