桥梁施工组织设计32440VIP专享

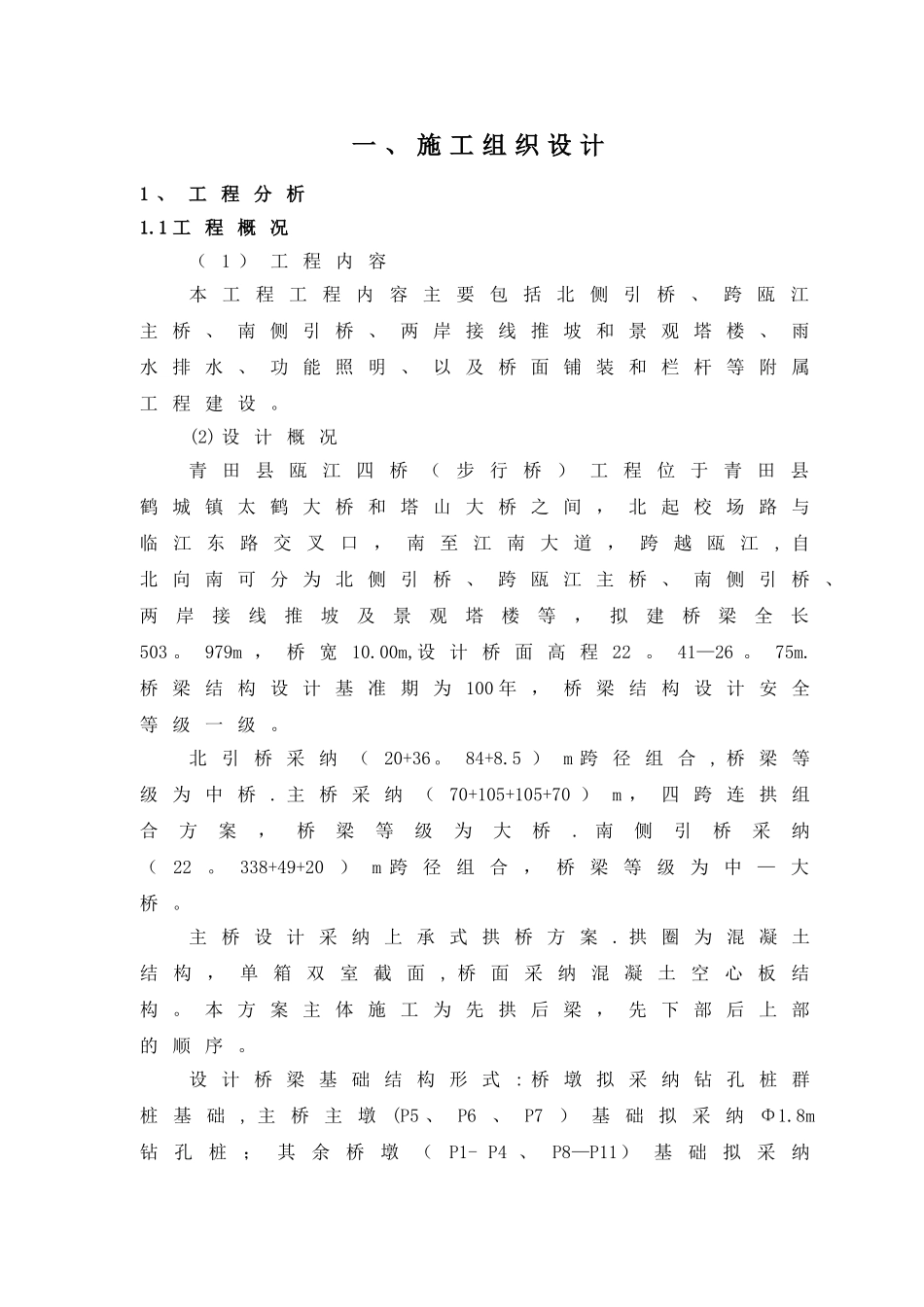

一 、 施 工 组 织 设 计1 、 工 程 分 析1.1 工 程 概 况（ 1 ） 工 程 内 容本 工 程 工 程 内 容 主 要 包 括 北 侧 引 桥 、 跨 瓯 江主 桥 、 南 侧 引 桥 、 两 岸 接 线 推 坡 和 景 观 塔 楼 、 雨水 排 水 、 功 能 照 明 、 以 及 桥 面 铺 装 和 栏 杆 等 附 属工 程 建 设 。(2) 设 计 概 况青 田 县 瓯 江 四 桥 （ 步 行 桥 ） 工 程 位 于 青 田 县鹤 城 镇 太 鹤 大 桥 和 塔 山 大 桥 之 间 ， 北 起 校 场 路 与临 江 东 路 交 叉 口 ， 南 至 江 南 大 道 ， 跨 越 瓯 江, 自北 向 南 可 分 为 北 侧 引 桥 、 跨 瓯 江 主 桥 、 南 侧 引 桥 、两岸接线推坡及景观塔楼等，拟建桥梁全长 503 。 979m ， 桥 宽 10.00m,设 计 桥 面 高 程 22 。 41—26 。 75m.桥 梁 结 构 设 计 基 准 期 为 100 年 ， 桥 梁 结 构 设 计 安 全等 级 一 级 。北 引 桥 采 纳 （ 20+36。 84+8.5 ） m 跨 径 组 合 , 桥 梁 等级 为 中 桥 . 主 桥 采 纳 （ 70+105+105+70 ） m ， 四 跨 连 拱 组合方案，桥梁等级为大桥. 南侧引桥采纳（ 22 。 338+49+20 ） m 跨 径 组 合 ， 桥 梁 等 级 为 中 — 大桥 。主 桥 设 计 采 纳 上 承 式 拱 桥 方 案 . 拱 圈 为 混 凝 土结 构 ， 单 箱 双 室 截 面, 桥 面 采 纳 混 凝 土 空 心 板 结构 。 本 方 案 主 体 施 工 为 先 拱 后 梁 ， 先 下 部 后 上 部的 顺 序 。设 计 桥 梁 基 础 结 构 形 式 : 桥 墩 拟 采 纳 钻 孔 桩 群桩 基 础 , 主 桥 主 墩 (P5 、 P6 、 P7 ） 基 础 拟 采 纳 Φ1.8m钻孔桩；其余桥墩（P1- P4 、P8—P11）基础拟采纳Φ1 。 2m 钻 孔 桩 ， 其 中 P3-P9 墩 拟 按 嵌 岩 桩 设 计 ， 其余 钻 孔 灌 注 桩 你 按 摩 擦 桩 设 计 。塔 楼 基 础 结 构 形 式 : 瓯 南 桥 头 塔 楼 和 瓯 北 桥 头塔 楼 拟 采 纳 钻 孔 桩 单 桩 和 群 桩 基 础 ， 基 础 拟 采 纳Φ0 。 6 、 Φ0.8m 钻 孔 桩 ， 拟 按...
