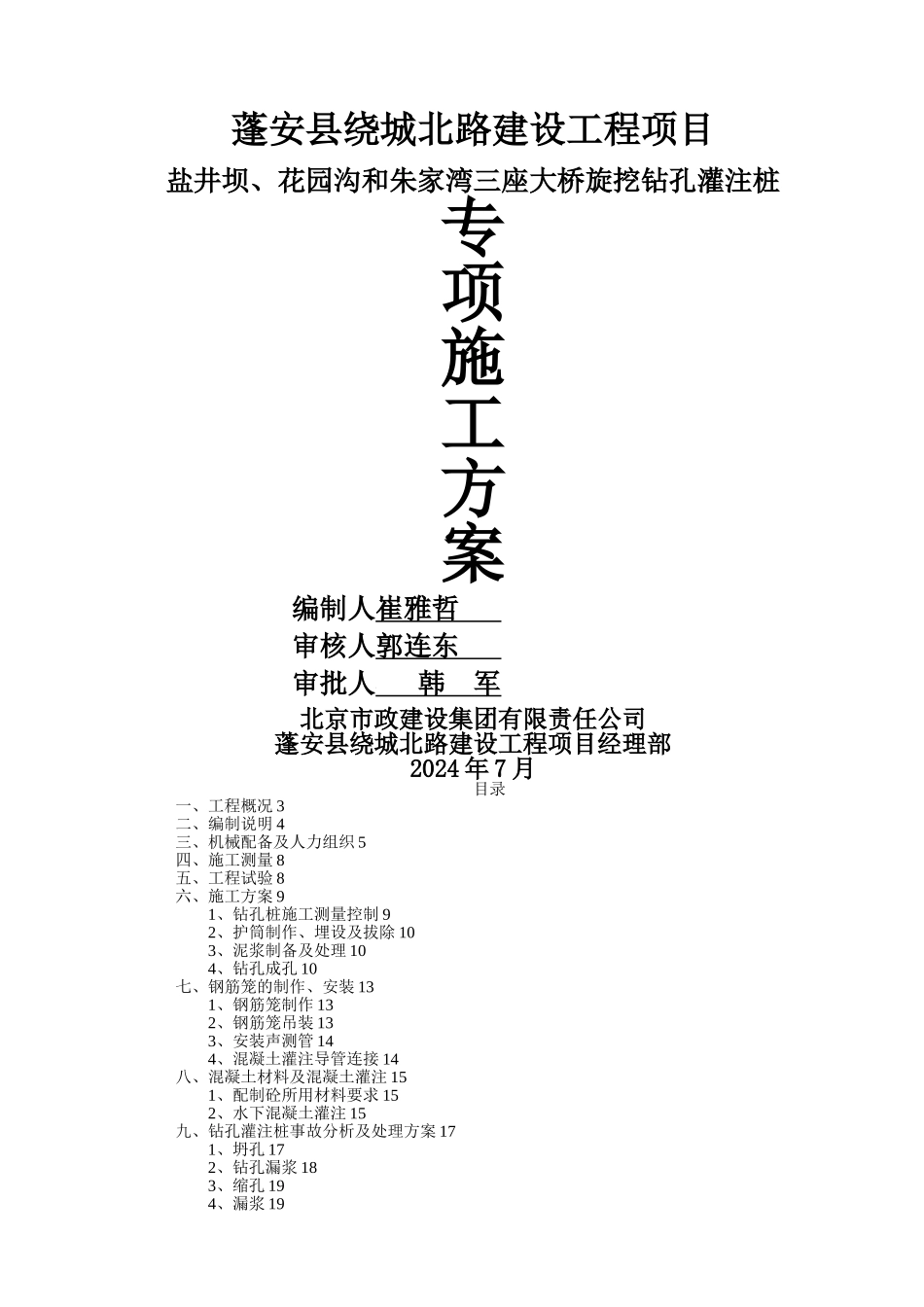

蓬安县绕城北路建设工程项目盐井坝、花园沟和朱家湾三座大桥旋挖钻孔灌注桩专项施工方案编制人崔雅哲 审核人郭连东 审批人 韩 军北京市政建设集团有限责任公司蓬安县绕城北路建设工程项目经理部2024 年 7 月目录一、工程概况 3二、编制说明 4三、机械配备及人力组织 5四、施工测量 8五、工程试验 8六、施工方案 91、钻孔桩施工测量控制 92、护筒制作、埋设及拔除 103、泥浆制备及处理 104、钻孔成孔 10七、钢筋笼的制作、安装 131、钢筋笼制作 132、钢筋笼吊装 133、安装声测管 144、混凝土灌注导管连接 14八、混凝土材料及混凝土灌注 151、配制砼所用材料要求 152、水下混凝土灌注 15九、钻孔灌注桩事故分析及处理方案 171、坍孔 172、钻孔漏浆 183、缩孔 194、漏浆 195、钢筋笼上浮 196、声测管堵塞 207、断桩 20十、桩基质量检测 21十一、安全交底制度 221、旋挖钻机灌注桩施工前的安全交底 222、旋挖钻机灌注桩施工中的安全交底 23十二、安全保证体系及措施 26(一） 、安全管理目标 26（二)、安全保证体系 27（三)、安全领导小组 27(四)、安全教育制度 31（五）、安全检查制度 32（六)、施工现场临时用电安全管理 36(七）、分项工程安全技术措施 37十三、安全保证措施 401、施工便道 402、现场施工准备及钢护筒制作、沉放 413、成孔 414、钢筋笼沉放 415、砼浇注 426、电力设施 42十四、质量保证体系 42十五、环境保护、文明施工措施 44（二)文明施工措施 45附：导管水密性承压实验 46一、工程概况蓬安县绕城北路建设项目位于蓬安县县城北面，路线起点位于蓬安县与营山县交界处龙滩桥村，顺接 S101，沿既有 S101 线走廊带向西布线，绕避白玉街道,在三星桥村下穿成达铁路,在团包岭村与蓬安绕城东路平交后，穿越和尚包、林家坡、马鞍山,在城北中学处与 S206 平交后，沿着既有 S101 线老路至嘉陵江一号桥,新建嘉陵江一号桥跨越嘉陵江后经石子岭至盐井坝村天地垭口，顺接 S101。蓬安县绕城北路建设项目嘉陵江以西合同段为 K11+090-K13+880 和止点支线。根据蓬安县绕城北路建设工程两阶段施工图纸，K11+090—K13+880 线路全长 2。79Km，主要结构物有:大桥 2 座，其中花园沟大桥长 429 米,起点桩号 K12+250，终点桩号 K12+679;盐井坝大桥长 549 米,起点桩号 K13+125，终点桩号 K13+675.止点支线起讫里程为 K0+000～K1+456，主要结构物有：朱家湾大桥 1 座长 820...
