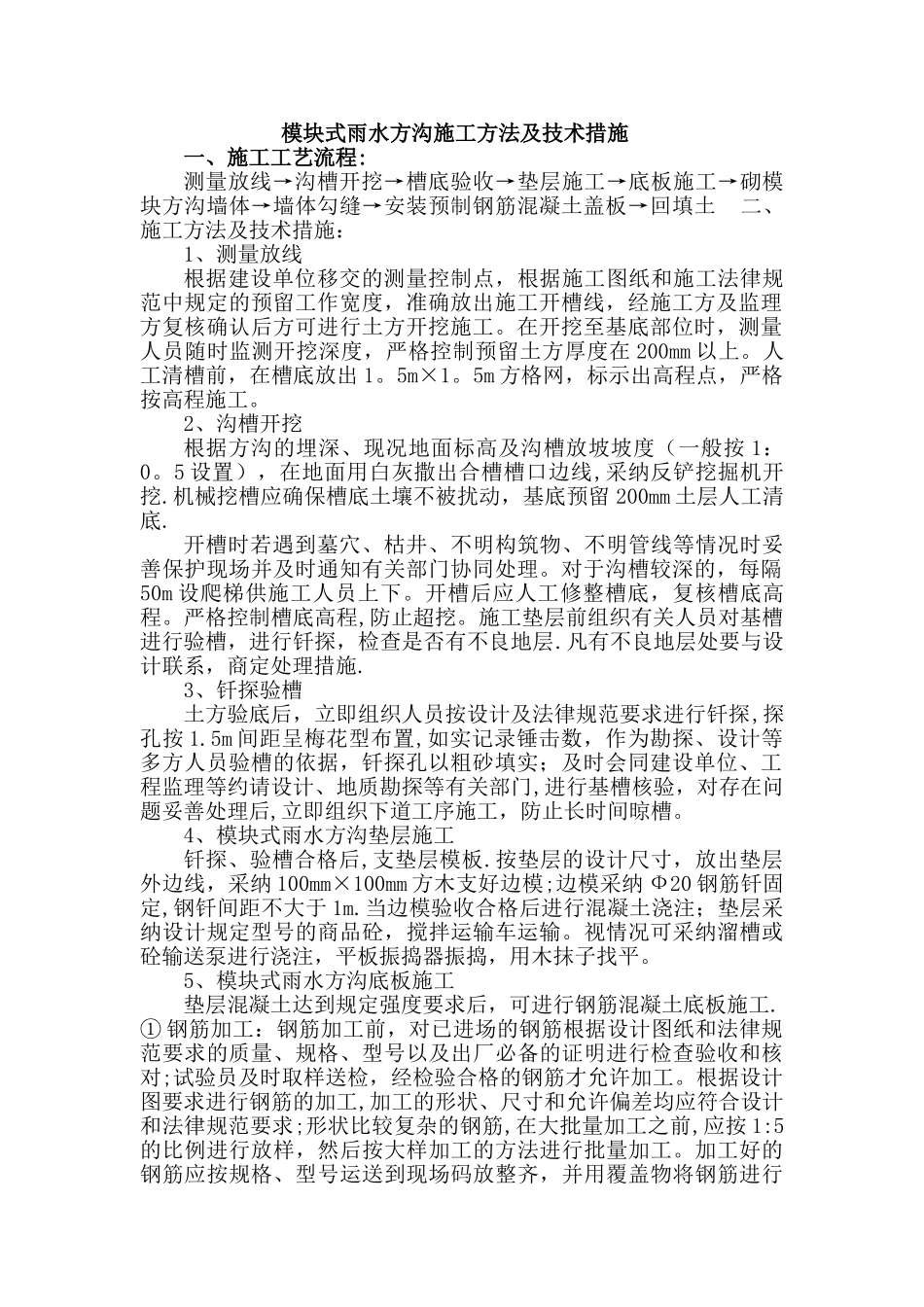

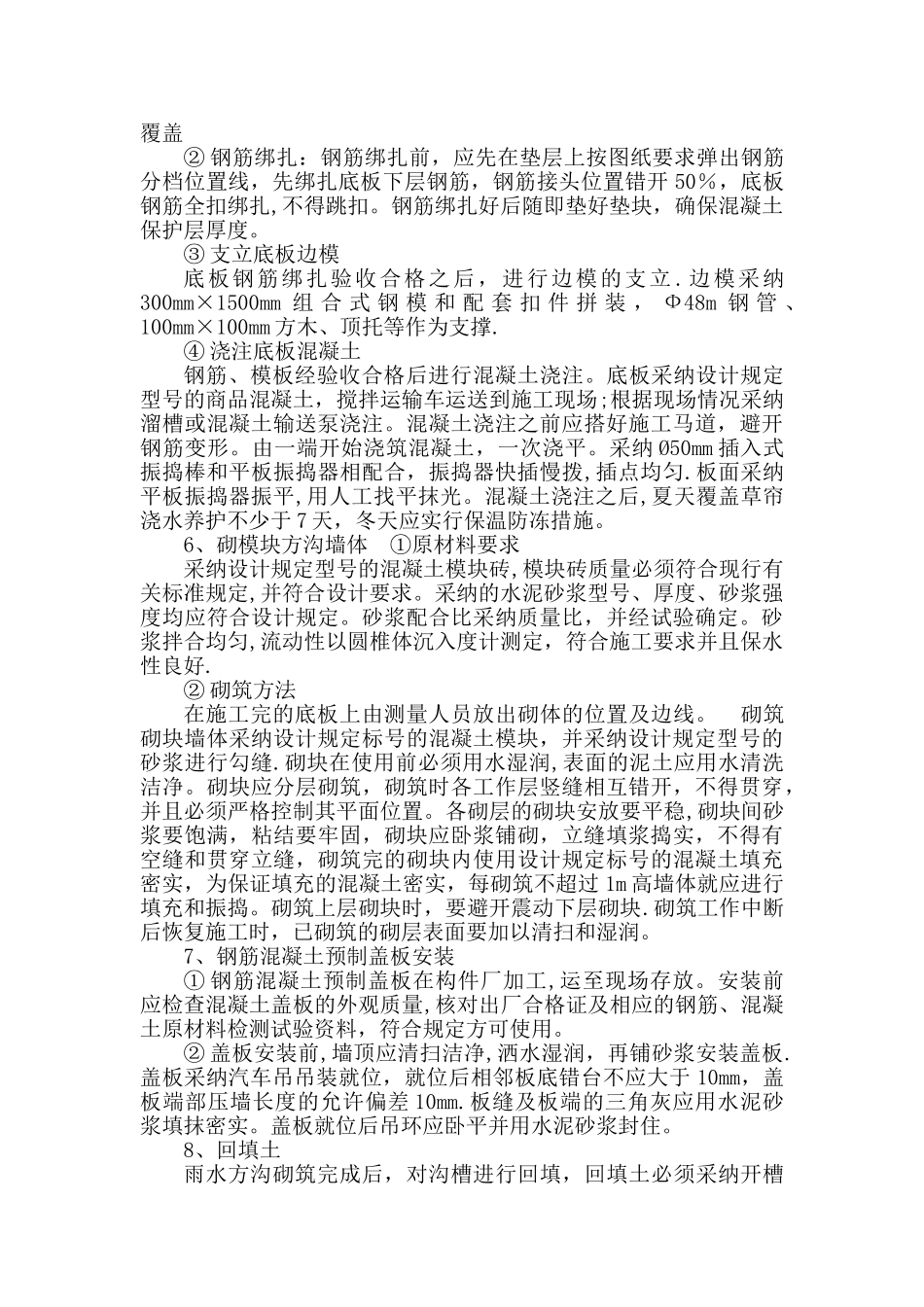

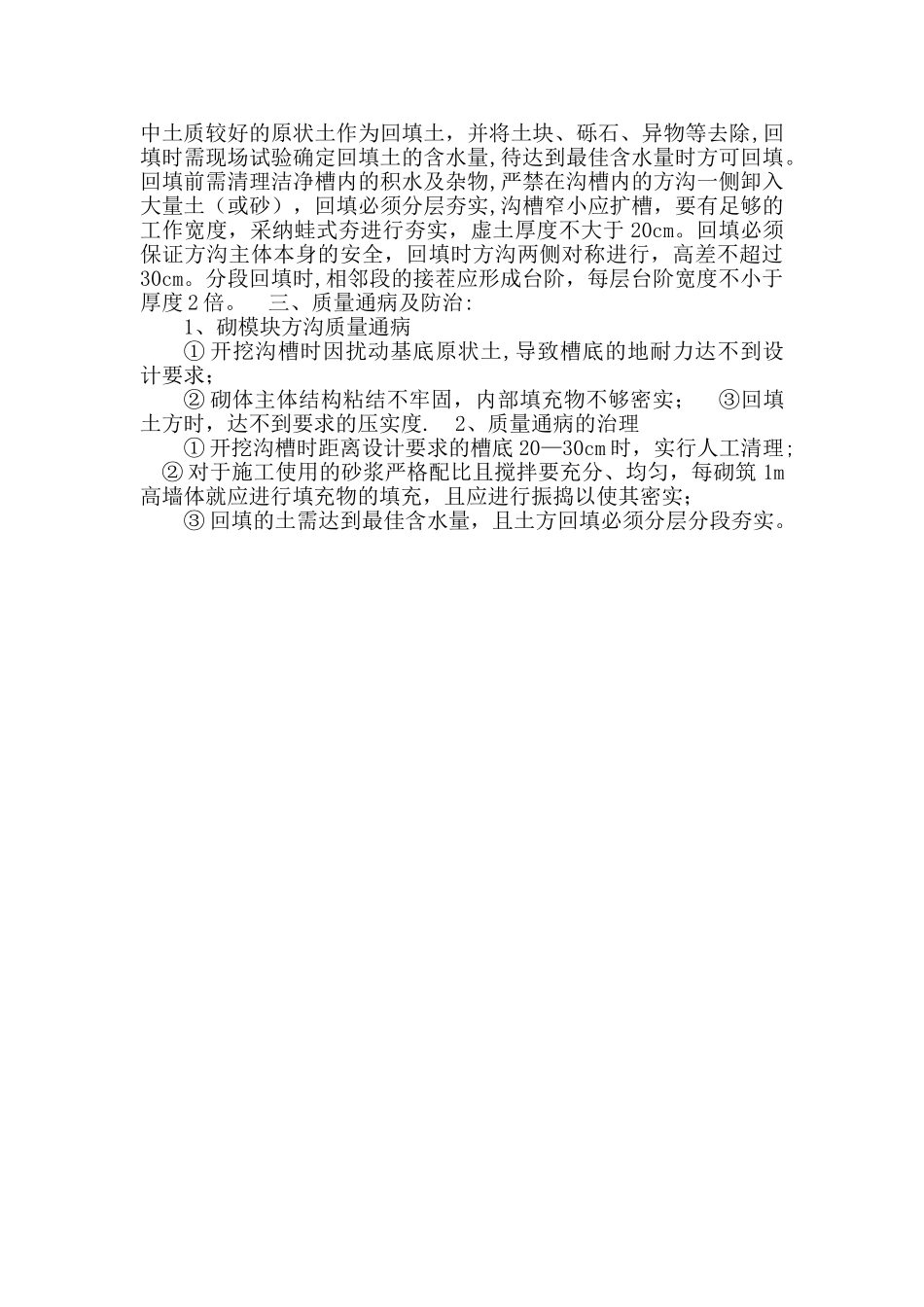

模块式雨水方沟施工方法及技术措施 一、施工工艺流程: 测量放线→沟槽开挖→槽底验收→垫层施工→底板施工→砌模块方沟墙体→墙体勾缝→安装预制钢筋混凝土盖板→回填土 二、施工方法及技术措施： 1、测量放线 根据建设单位移交的测量控制点，根据施工图纸和施工法律规范中规定的预留工作宽度，准确放出施工开槽线，经施工方及监理方复核确认后方可进行土方开挖施工。在开挖至基底部位时，测量人员随时监测开挖深度，严格控制预留土方厚度在 200mm 以上。人工清槽前，在槽底放出 1。5m×1。5m 方格网，标示出高程点，严格按高程施工。 2、沟槽开挖 根据方沟的埋深、现况地面标高及沟槽放坡坡度（一般按 1：0。5 设置），在地面用白灰撒出合槽槽口边线,采纳反铲挖掘机开挖.机械挖槽应确保槽底土壤不被扰动，基底预留 200mm 土层人工清底. 开槽时若遇到墓穴、枯井、不明构筑物、不明管线等情况时妥善保护现场并及时通知有关部门协同处理。对于沟槽较深的，每隔50m 设爬梯供施工人员上下。开槽后应人工修整槽底，复核槽底高程。严格控制槽底高程,防止超挖。施工垫层前组织有关人员对基槽进行验槽，进行钎探，检查是否有不良地层.凡有不良地层处要与设计联系，商定处理措施. 3、钎探验槽土方验底后，立即组织人员按设计及法律规范要求进行钎探,探孔按 1.5m 间距呈梅花型布置,如实记录锤击数，作为勘探、设计等多方人员验槽的依据，钎探孔以粗砂填实；及时会同建设单位、工程监理等约请设计、地质勘探等有关部门,进行基槽核验，对存在问题妥善处理后,立即组织下道工序施工，防止长时间晾槽。 4、模块式雨水方沟垫层施工 钎探、验槽合格后,支垫层模板.按垫层的设计尺寸，放出垫层外边线，采纳 100mm×100mm 方木支好边模;边模采纳 Ф20 钢筋钎固定,钢钎间距不大于 1m.当边模验收合格后进行混凝土浇注；垫层采纳设计规定型号的商品砼，搅拌运输车运输。视情况可采纳溜槽或砼输送泵进行浇注，平板振捣器振捣，用木抹子找平。 5、模块式雨水方沟底板施工 垫层混凝土达到规定强度要求后，可进行钢筋混凝土底板施工. ① 钢筋加工：钢筋加工前，对已进场的钢筋根据设计图纸和法律规范要求的质量、规格、型号以及出厂必备的证明进行检查验收和核对;试验员及时取样送检，经检验合格的钢筋才允许加工。根据设计图要求进行钢筋的加工,加工的形状、尺寸和允许偏差均应符合设计和法律规范要求;形状比较复杂的钢筋,在大批量加工之前,应...
