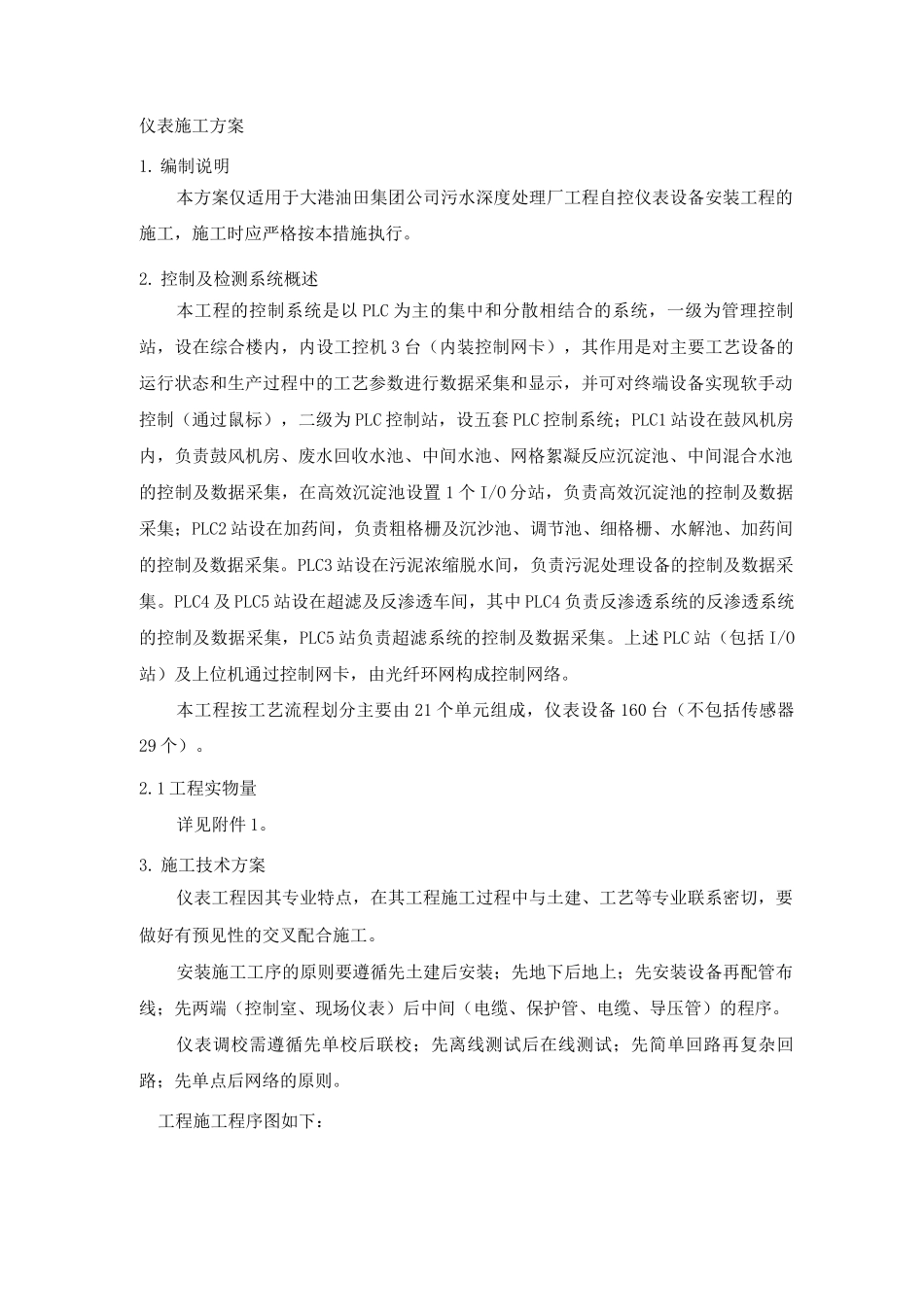

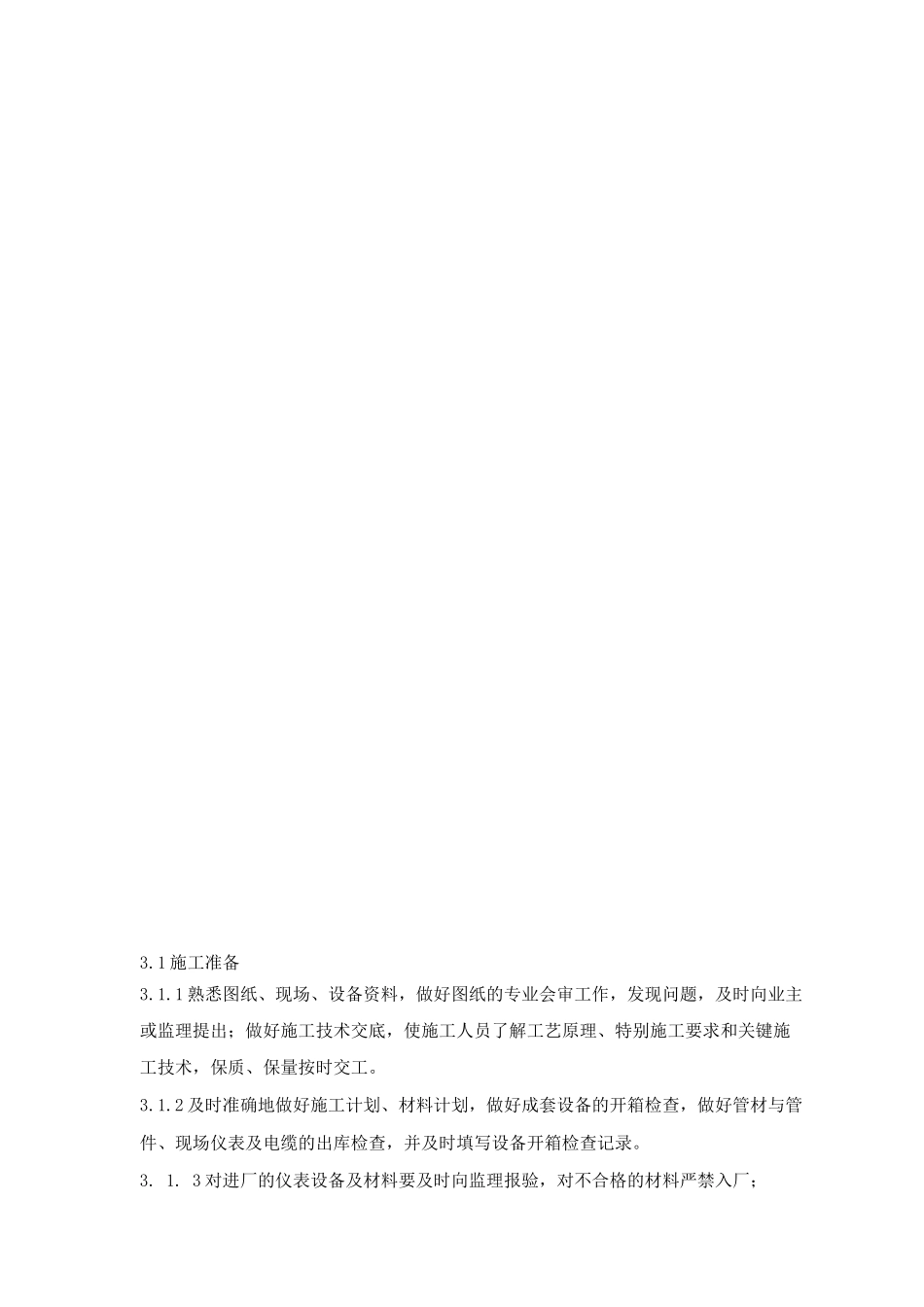

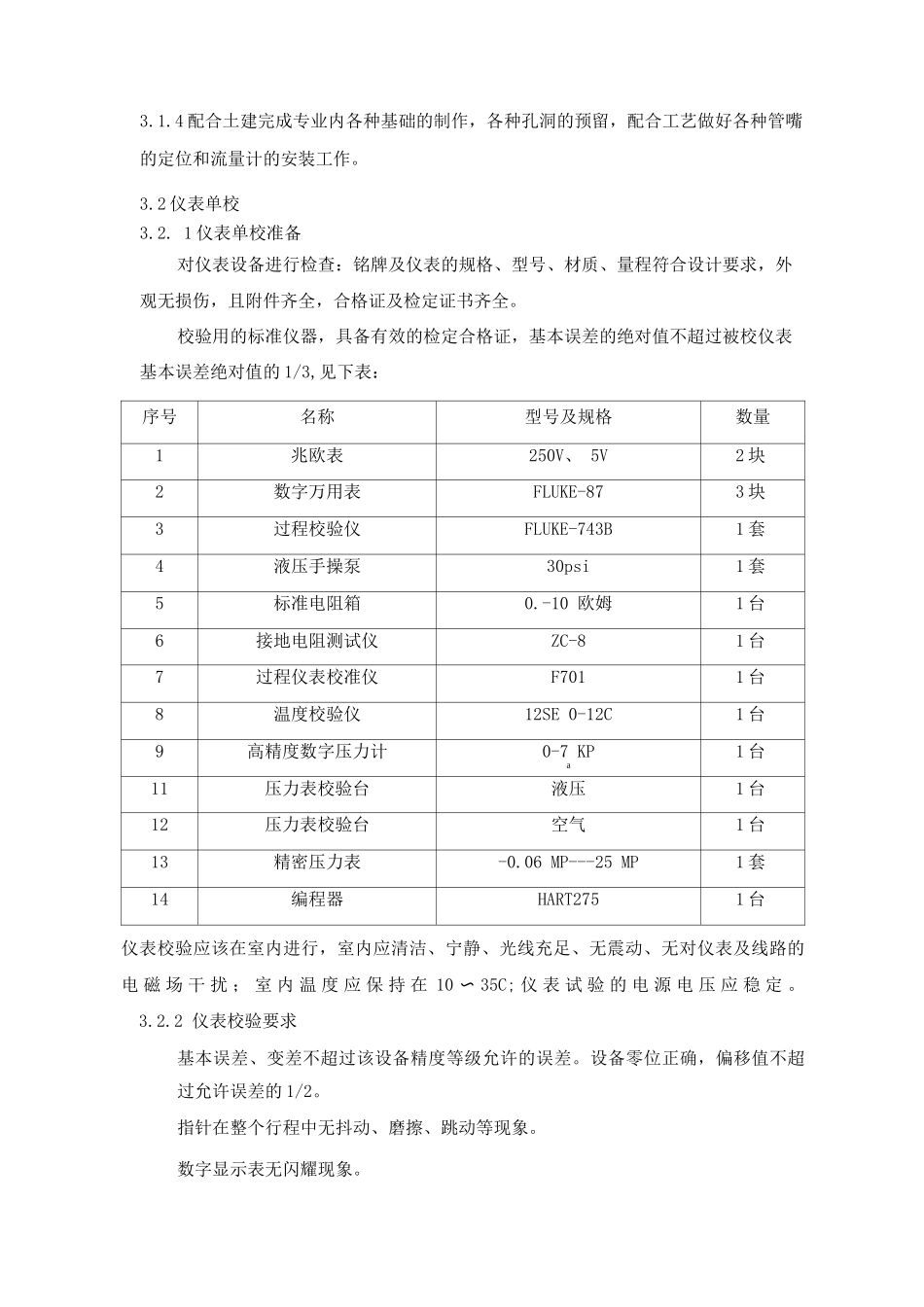

仪表施工方案1. 编制说明本方案仅适用于大港油田集团公司污水深度处理厂工程自控仪表设备安装工程的施工，施工时应严格按本措施执行。2. 控制及检测系统概述本工程的控制系统是以 PLC 为主的集中和分散相结合的系统，一级为管理控制站，设在综合楼内，内设工控机 3 台（内装控制网卡），其作用是对主要工艺设备的运行状态和生产过程中的工艺参数进行数据采集和显示，并可对终端设备实现软手动控制（通过鼠标），二级为 PLC 控制站，设五套 PLC 控制系统；PLC1 站设在鼓风机房内，负责鼓风机房、废水回收水池、中间水池、网格絮凝反应沉淀池、中间混合水池的控制及数据采集，在高效沉淀池设置 1 个 I/O 分站，负责高效沉淀池的控制及数据采集；PLC2 站设在加药间，负责粗格栅及沉沙池、调节池、细格栅、水解池、加药间的控制及数据采集。PLC3 站设在污泥浓缩脱水间，负责污泥处理设备的控制及数据采集。PLC4 及 PLC5 站设在超滤及反渗透车间，其中 PLC4 负责反渗透系统的反渗透系统的控制及数据采集，PLC5 站负责超滤系统的控制及数据采集。上述 PLC 站（包括 I/O站）及上位机通过控制网卡，由光纤环网构成控制网络。本工程按工艺流程划分主要由 21 个单元组成，仪表设备 160 台（不包括传感器29 个）。2.1 工程实物量详见附件 1。3. 施工技术方案仪表工程因其专业特点，在其工程施工过程中与土建、工艺等专业联系密切，要做好有预见性的交叉配合施工。安装施工工序的原则要遵循先土建后安装；先地下后地上；先安装设备再配管布线；先两端（控制室、现场仪表）后中间（电缆、保护管、电缆、导压管）的程序。仪表调校需遵循先单校后联校；先离线测试后在线测试；先简单回路再复杂回路；先单点后网络的原则。工程施工程序图如下：3.1 施工准备3.1.1 熟悉图纸、现场、设备资料，做好图纸的专业会审工作，发现问题，及时向业主或监理提出；做好施工技术交底，使施工人员了解工艺原理、特别施工要求和关键施工技术，保质、保量按时交工。3.1.2 及时准确地做好施工计划、材料计划，做好成套设备的开箱检查，做好管材与管件、现场仪表及电缆的出库检查，并及时填写设备开箱检查记录。3. 1. 3 对进厂的仪表设备及材料要及时向监理报验，对不合格的材料严禁入厂；3.1.4 配合土建完成专业内各种基础的制作，各种孔洞的预留，配合工艺做好各种管嘴的定位和流量计的安装工作。3.2 仪表单校3.2. 1 仪表单校准备对仪...
