仪表安装施工方案

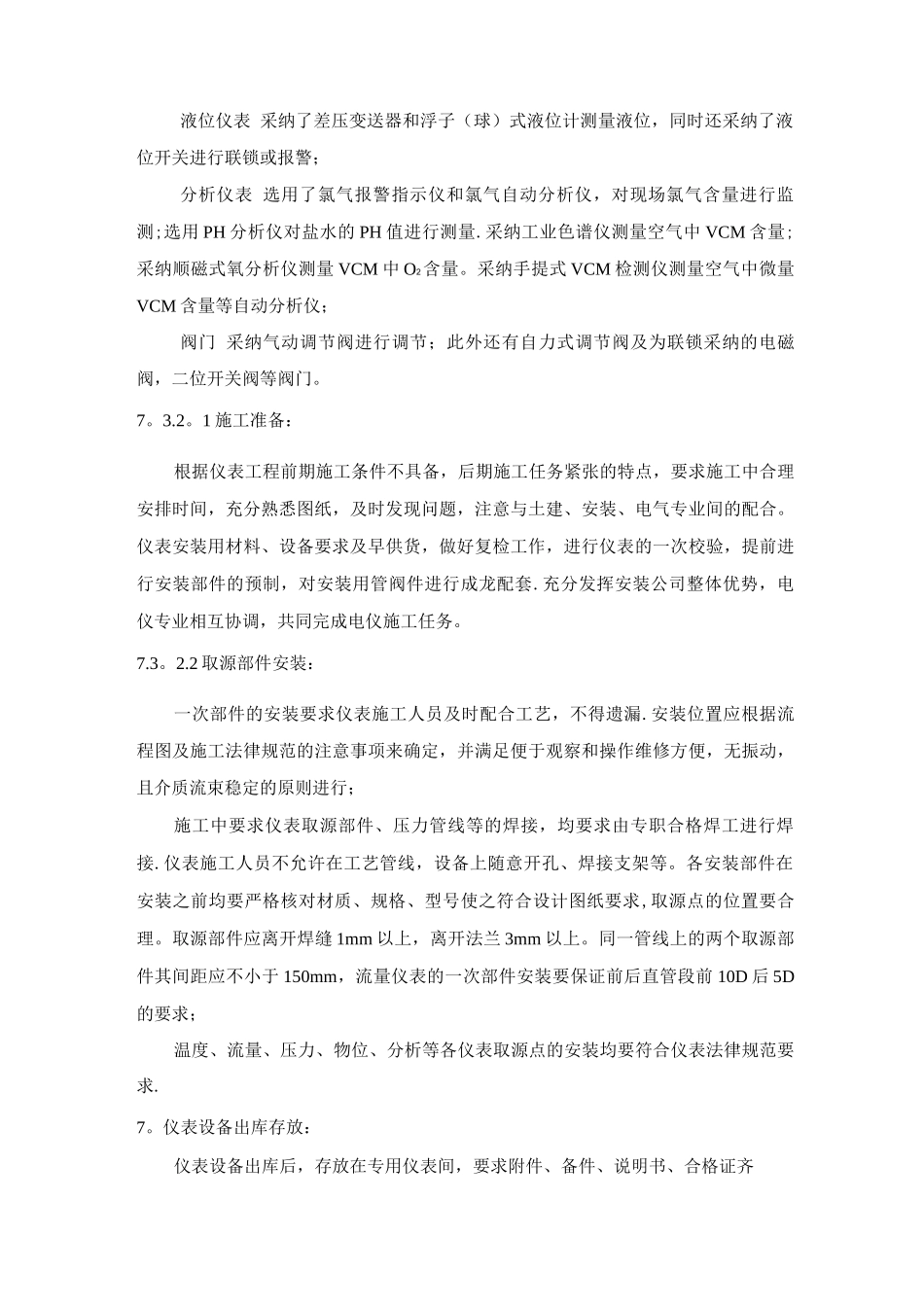

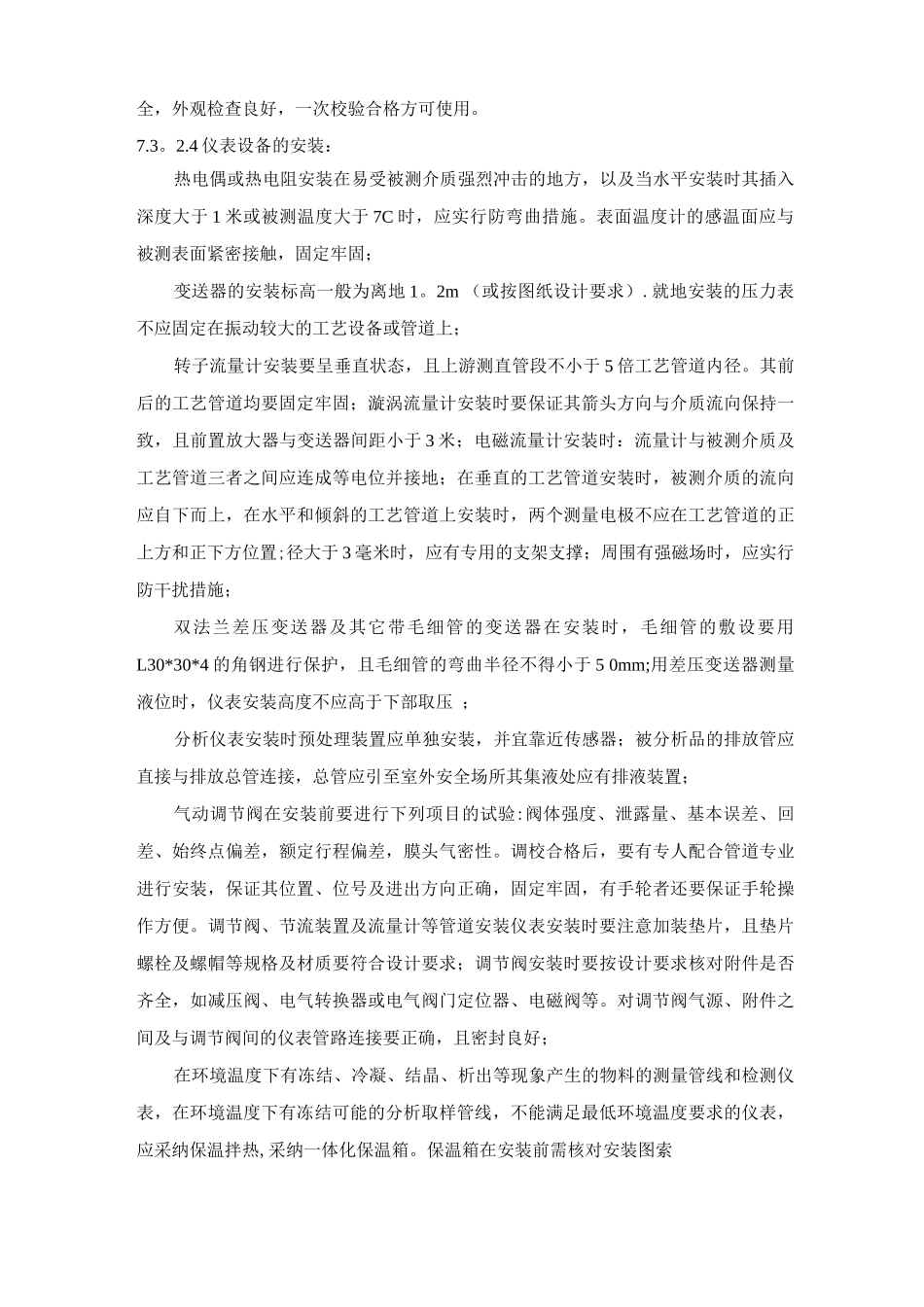

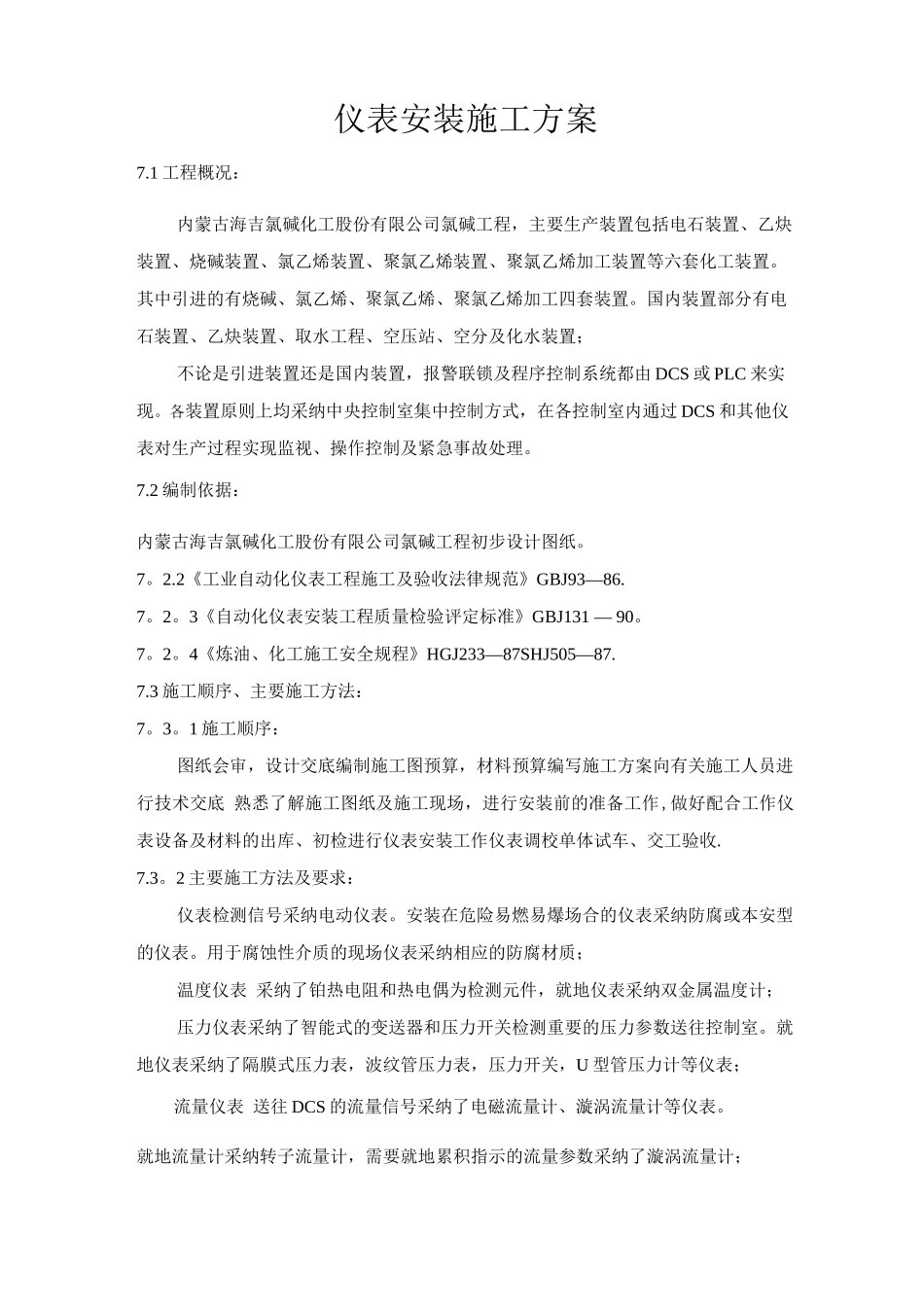

仪表安装施工方案7.1 工程概况：内蒙古海吉氯碱化工股份有限公司氯碱工程，主要生产装置包括电石装置、乙炔装置、烧碱装置、氯乙烯装置、聚氯乙烯装置、聚氯乙烯加工装置等六套化工装置。其中引进的有烧碱、氯乙烯、聚氯乙烯、聚氯乙烯加工四套装置。国内装置部分有电石装置、乙炔装置、取水工程、空压站、空分及化水装置；不论是引进装置还是国内装置，报警联锁及程序控制系统都由 DCS 或 PLC 来实现。各装置原则上均采纳中央控制室集中控制方式，在各控制室内通过 DCS 和其他仪表对生产过程实现监视、操作控制及紧急事故处理。7.2 编制依据：内蒙古海吉氯碱化工股份有限公司氯碱工程初步设计图纸。7。2.2《工业自动化仪表工程施工及验收法律规范》GBJ93—86.7。2。3《自动化仪表安装工程质量检验评定标准》GBJ131 — 90。7。2。4《炼油、化工施工安全规程》HGJ233—87SHJ505—87.7.3 施工顺序、主要施工方法：7。3。1 施工顺序：图纸会审，设计交底编制施工图预算，材料预算编写施工方案向有关施工人员进行技术交底 熟悉了解施工图纸及施工现场，进行安装前的准备工作,做好配合工作仪表设备及材料的出库、初检进行仪表安装工作仪表调校单体试车、交工验收.7.3。2 主要施工方法及要求：仪表检测信号采纳电动仪表。安装在危险易燃易爆场合的仪表采纳防腐或本安型的仪表。用于腐蚀性介质的现场仪表采纳相应的防腐材质；温度仪表 采纳了铂热电阻和热电偶为检测元件，就地仪表采纳双金属温度计；压力仪表采纳了智能式的变送器和压力开关检测重要的压力参数送往控制室。就地仪表采纳了隔膜式压力表，波纹管压力表，压力开关，U 型管压力计等仪表；流量仪表 送往 DCS 的流量信号采纳了电磁流量计、漩涡流量计等仪表。就地流量计采纳转子流量计，需要就地累积指示的流量参数采纳了漩涡流量计；液位仪表 采纳了差压变送器和浮子（球）式液位计测量液位，同时还采纳了液位开关进行联锁或报警；分析仪表 选用了氯气报警指示仪和氯气自动分析仪，对现场氯气含量进行监测;选用 PH 分析仪对盐水的 PH 值进行测量.采纳工业色谱仪测量空气中 VCM 含量;采纳顺磁式氧分析仪测量 VCM 中 O2含量。采纳手提式 VCM 检测仪测量空气中微量VCM 含量等自动分析仪；阀门 采纳气动调节阀进行调节；此外还有自力式调节阀及为联锁采纳的电磁阀，二位开关阀等阀门。7。3.2。1 施工准备：根据仪表工程前期施工条件不具备，后期施工任务紧张的...
