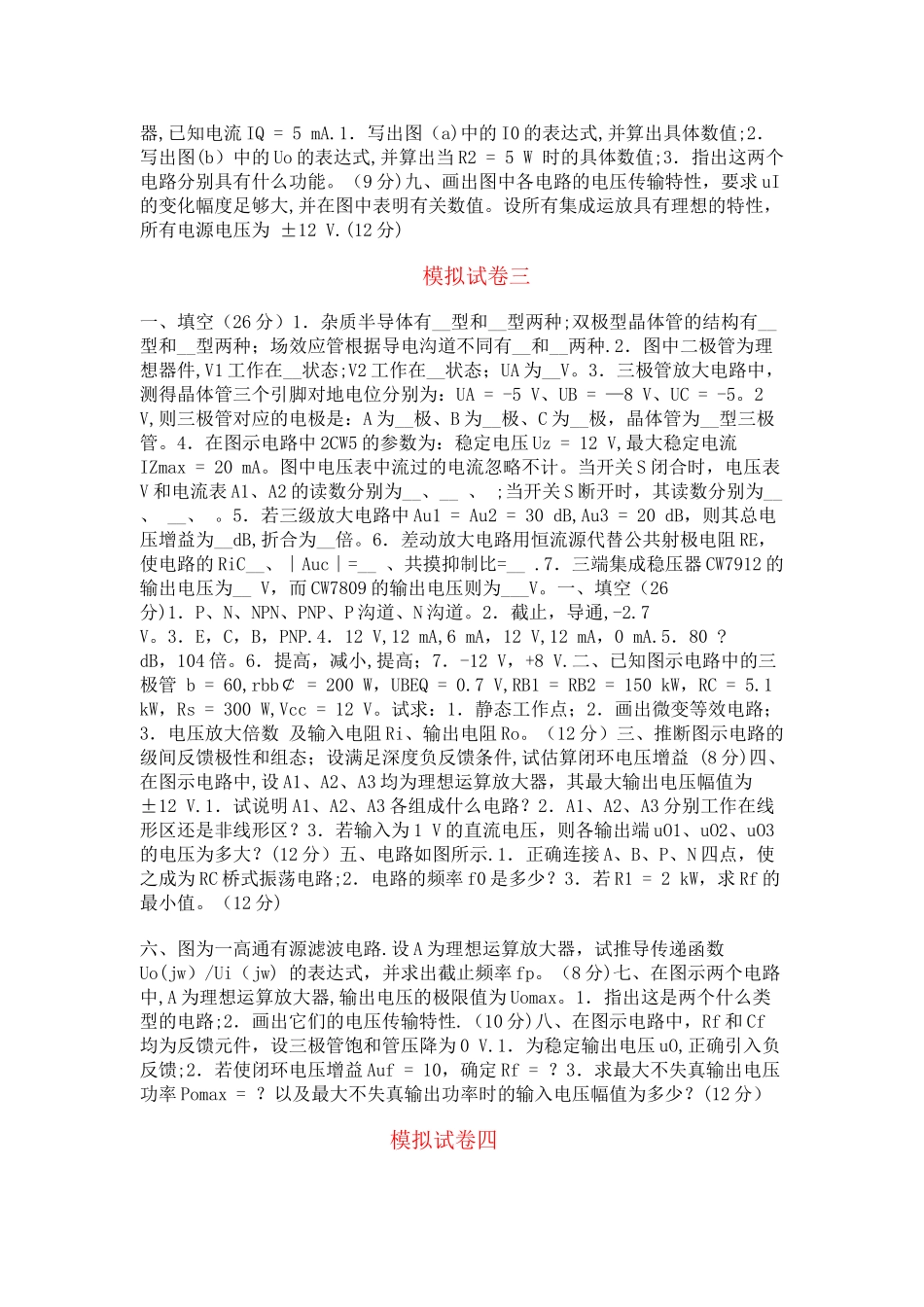

模拟电子技术试卷五套

模拟试卷一一、填空(16 分）1．半导体二极管的主要特性是___________ .2．三极管工作在放大区时，发射结为____ 偏置,集电结为_____偏置；工作在饱和区时发射结为___偏置，集电结为____偏置.3．当输入信号频率为 fL 和 fH 时，放大倍数的幅值约下降为中频时的__倍，或者是下降了__dB，此时与中频时相比，放大倍数的附加相移约为_____ 。4．为提高放大电路输入电阻应引入___反馈；为降低放大电路输出电阻，应引入_____反馈.5．乙类功率放大电路中，功放晶体管静态电流 ICQ =____、静态时的电源功耗 PDC =______。这类功放的能量转换效率在理想情况下,可达到_____，但这种功放有______失真.6．在串联型稳压电路中，引入了——负反馈；为了正常稳压，调整管必须工作在____区域.二、选择正确答案填空（24 分)1．在某放大电路中，测的三极管三个电极的静态电位分别为 0 V，-10 V,—9。3 V,则这只三极管是（ ）。A．NPN 型硅管 B．NPN 型锗管 C．PNP 型硅管 D．PNP 型锗管 2．某场效应管的转移特性如图１所示,该管为( ）.A．P 沟道增强型 MOS 管 B．P 沟道结型场效应管 C．N 沟道增强型 MOS 管 D．N 沟道耗尽型MOS 管 3．在图示 2 差分放大电路中，若 uI = 20 mV，则电路的( ）.A．差模输入电压为 10 mV,共模输入电压为 10 mV.B．差模输入电压为 10 mV，共模输入电压为 20 mV.C．差模输入电压为 20 mV,共模输入电压为 10 mV。D．差模输入电压为 20 mV，共模输入电压为 20 mV。4．通用型集成运放的输入级采纳差动放大电路,这是因为它的（ )。A．输入电阻高 B．输出电阻低 C．共模抑制比大 D．电压放大倍数大 5．在图示电路中,Ri 为其输入电阻,RS 为常数，为使下限频率 fL 降低，应（ ）。A．减小 C，减小 Ri B．减小 C，增大 RiC．增大 C，减小Ri D．增大 C，增大 Ri6．如图所示复合管，已知 V1 的 b1 = 30，V2 的 b2 = 50,则复合后的 b 约为（ )。A．1500 B．80 C．50 D．307．RC 桥式正弦波振荡电路由两部分电路组成,即 RC 串并联选频网络和（ ）。A．基本共射放大电路 B．基本共集放大电路 C．反相比例运算电路 D．同相比例运算电路 8．已知某电路输入电压和输出电压的波形如图所示，该电路可能是（ )。A．积分运算电路 B．微分运算电路 C．过零比较器 D．滞回比较器三、两级放大电路如图所示，已知三极管的参数：V1 的 b1 、rbe1，V...
