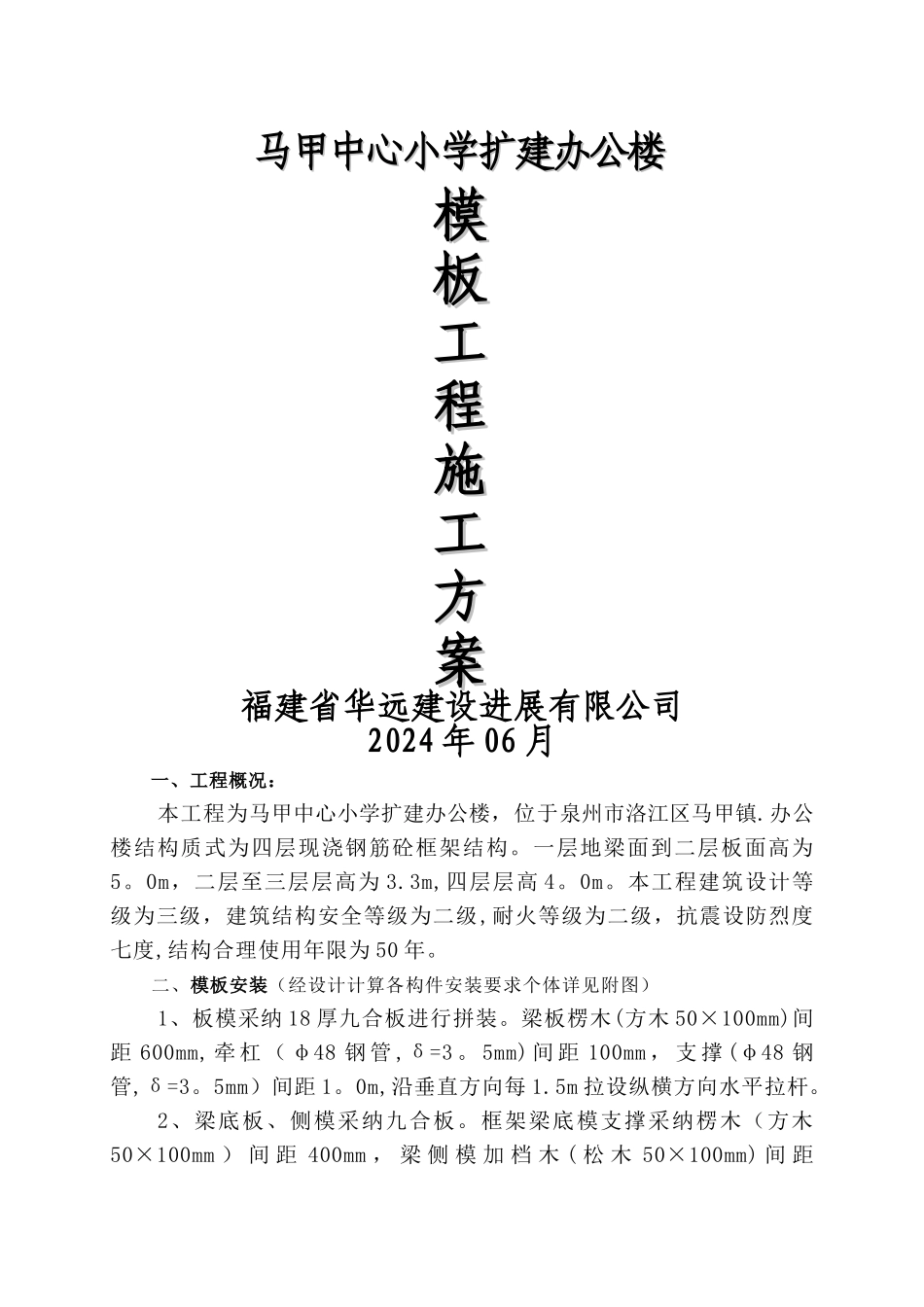

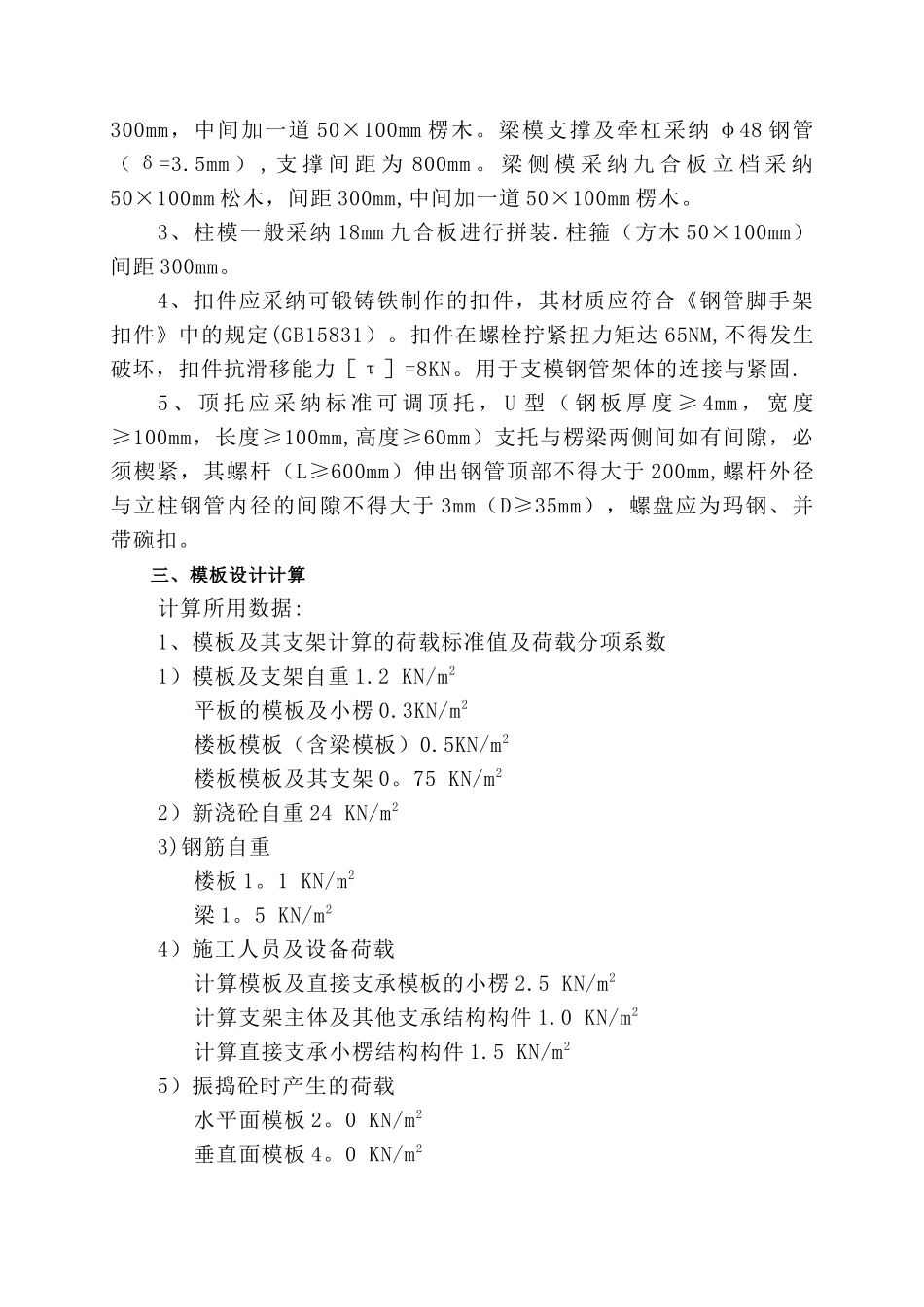

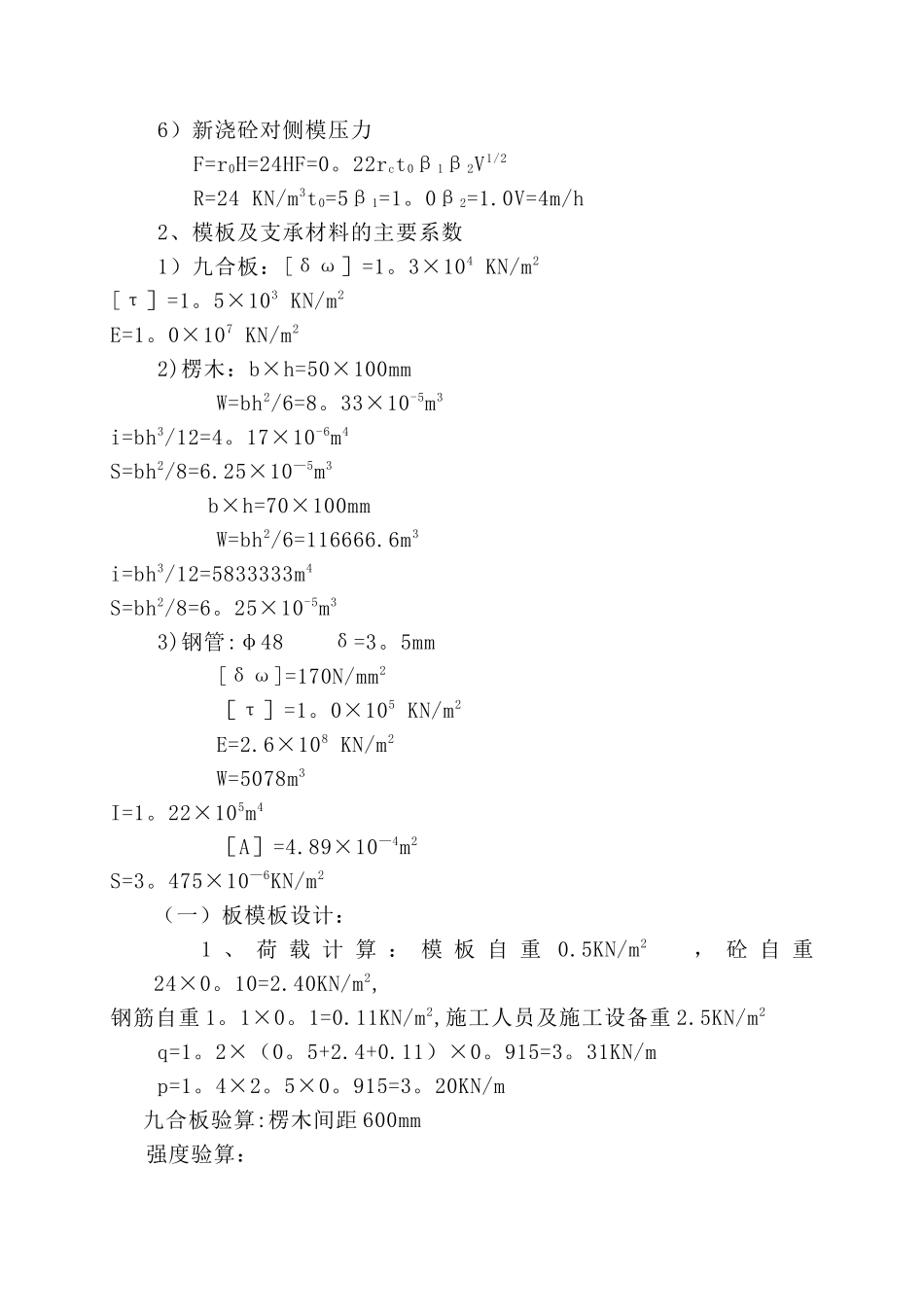

马甲中心小学扩建办公楼马甲中心小学扩建办公楼模模板板工工程程施施工工方方案案福建省华远建设进展有限公司2024 年 06 月一、工程概况：本工程为马甲中心小学扩建办公楼，位于泉州市洛江区马甲镇.办公楼结构质式为四层现浇钢筋砼框架结构。一层地梁面到二层板面高为5。0m，二层至三层层高为 3.3m,四层层高 4。0m。本工程建筑设计等级为三级，建筑结构安全等级为二级,耐火等级为二级，抗震设防烈度七度,结构合理使用年限为 50 年。二、模板安装（经设计计算各构件安装要求个体详见附图）1、板模采纳 18 厚九合板进行拼装。梁板楞木(方木 50×100mm)间距 600mm, 牵 杠 （ φ48 钢 管 ,δ=3 。 5mm) 间 距 100mm ， 支 撑 (φ48 钢管,δ=3。5mm）间距 1。0m,沿垂直方向每 1.5m 拉设纵横方向水平拉杆。2、梁底板、侧模采纳九合板。框架梁底模支撑采纳楞木（方木50×100mm ） 间 距 400mm ， 梁 侧 模 加 档 木 ( 松 木 50×100mm) 间 距300mm，中间加一道 50×100mm 楞木。梁模支撑及牵杠采纳 φ48 钢管（ δ=3.5mm ） , 支 撑 间 距 为 800mm 。 梁 侧 模 采 纳 九 合 板 立 档 采 纳50×100mm 松木，间距 300mm,中间加一道 50×100mm 楞木。3、柱模一般采纳 18mm 九合板进行拼装.柱箍（方木 50×100mm）间距 300mm。4、扣件应采纳可锻铸铁制作的扣件，其材质应符合《钢管脚手架扣件》中的规定(GB15831）。扣件在螺栓拧紧扭力矩达 65NM,不得发生破坏，扣件抗滑移能力［τ］=8KN。用于支模钢管架体的连接与紧固.5 、 顶 托 应 采 纳 标 准 可 调 顶 托 ， U 型 （ 钢 板 厚 度 ≥ 4mm ， 宽 度≥100mm，长度≥100mm,高度≥60mm）支托与楞梁两侧间如有间隙，必须楔紧，其螺杆（L≥600mm）伸出钢管顶部不得大于 200mm,螺杆外径与立柱钢管内径的间隙不得大于 3mm（D≥35mm），螺盘应为玛钢、并带碗扣。三、模板设计计算计算所用数据:1、模板及其支架计算的荷载标准值及荷载分项系数1）模板及支架自重 1.2 KN/m2平板的模板及小楞 0.3KN/m2楼板模板（含梁模板）0.5KN/m2楼板模板及其支架 0。75 KN/m22）新浇砼自重 24 KN/m23)钢筋自重楼板 1。1 KN/m2梁 1。5 KN/m24）施工人员及设备荷载计算模板及直接支承模板的小楞 2.5 KN/m2计算支架主体及其他支承结构构件 1.0 KN/m2计算直接支承小楞结构构件 1.5 KN/m25）振捣砼时...
