气力输灰技术方案

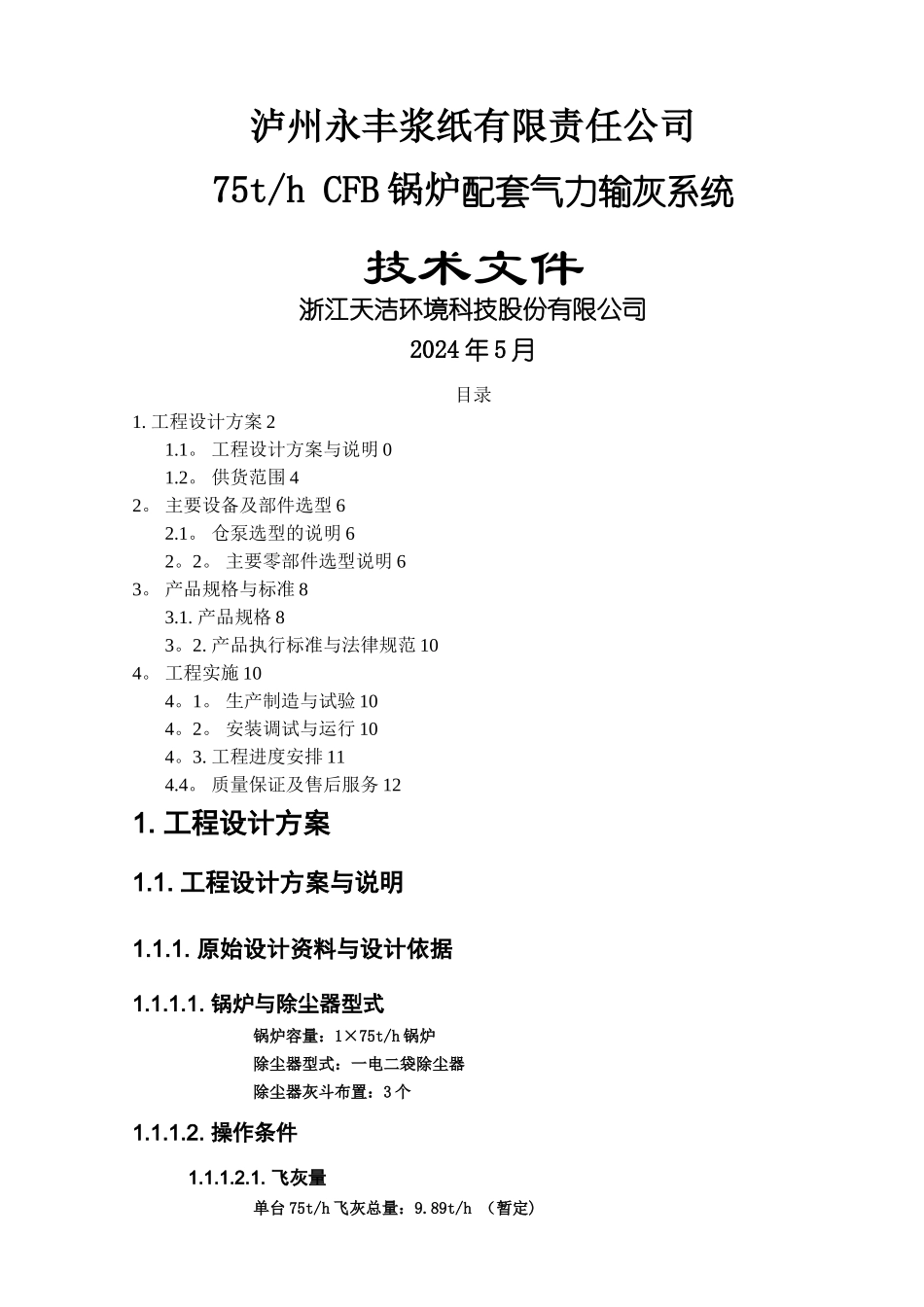

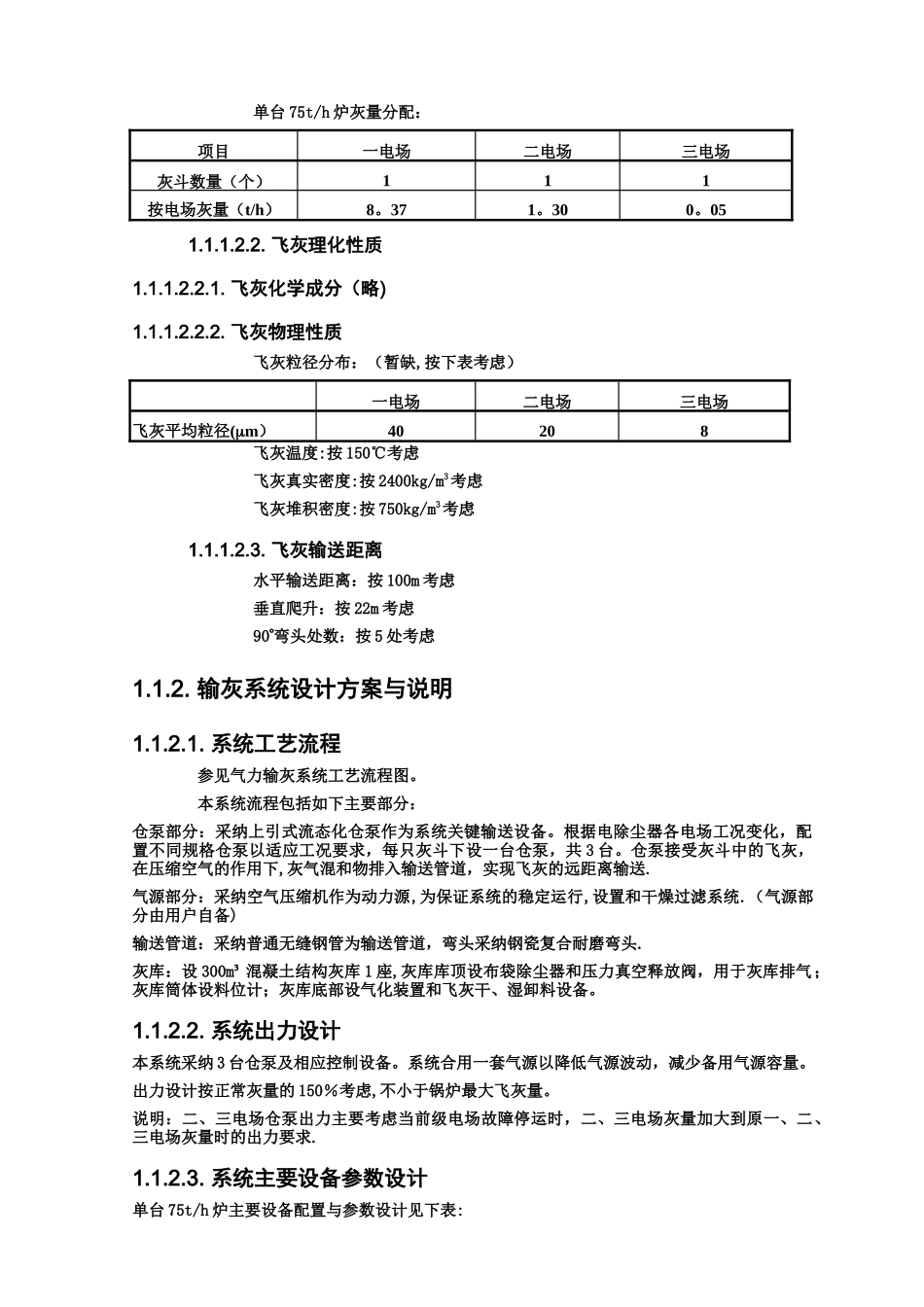

泸州永丰浆纸有限责任公司75t/h CFB 锅炉配套气力输灰系统技术文件浙江天洁环境科技股份有限公司2024 年 5 月目录1. 工程设计方案 21.1。 工程设计方案与说明 01.2。 供货范围 42。 主要设备及部件选型 62.1。 仓泵选型的说明 62。2。 主要零部件选型说明 63。 产品规格与标准 83.1. 产品规格 83。2. 产品执行标准与法律规范 104。 工程实施 104。1。 生产制造与试验 104。2。 安装调试与运行 104。3. 工程进度安排 114.4。 质量保证及售后服务 121. 工程设计方案1.1. 工程设计方案与说明1.1.1. 原始设计资料与设计依据1.1.1.1. 锅炉与除尘器型式锅炉容量：1×75t/h 锅炉除尘器型式：一电二袋除尘器除尘器灰斗布置：3 个1.1.1.2. 操作条件1.1.1.2.1. 飞灰量单台 75t/h 飞灰总量：9.89t/h （暂定)单台 75t/h 炉灰量分配：项目一电场二电场三电场灰斗数量（个）111按电场灰量（t/h）8。371。300。051.1.1.2.2. 飞灰理化性质1.1.1.2.2.1. 飞灰化学成分（略)1.1.1.2.2.2. 飞灰物理性质飞灰粒径分布：（暂缺,按下表考虑）一电场二电场三电场飞灰平均粒径(m）40208飞灰温度:按 150℃考虑飞灰真实密度:按 2400kg/m3考虑飞灰堆积密度:按 750kg/m3考虑1.1.1.2.3. 飞灰输送距离水平输送距离：按 100m 考虑垂直爬升：按 22m 考虑90弯头处数：按 5 处考虑1.1.2. 输灰系统设计方案与说明1.1.2.1. 系统工艺流程 参见气力输灰系统工艺流程图。 本系统流程包括如下主要部分：仓泵部分：采纳上引式流态化仓泵作为系统关键输送设备。根据电除尘器各电场工况变化，配置不同规格仓泵以适应工况要求，每只灰斗下设一台仓泵，共 3 台。仓泵接受灰斗中的飞灰，在压缩空气的作用下,灰气混和物排入输送管道，实现飞灰的远距离输送.气源部分：采纳空气压缩机作为动力源,为保证系统的稳定运行,设置和干燥过滤系统.（气源部分由用户自备)输送管道：采纳普通无缝钢管为输送管道，弯头采纳钢瓷复合耐磨弯头.灰库：设 300m³ 混凝土结构灰库 1 座,灰库库顶设布袋除尘器和压力真空释放阀，用于灰库排气；灰库筒体设料位计；灰库底部设气化装置和飞灰干、湿卸料设备。1.1.2.2. 系统出力设计本系统采纳 3 台仓泵及相应控制设备。系统合用一套气源以降低气源波动，减少备用气源容量。出力设计按正常灰量的 150％考虑,不小于锅炉最大飞灰量。说明：二、三电场仓泵出力主要考虑当前级电场故障停运时，二、...
