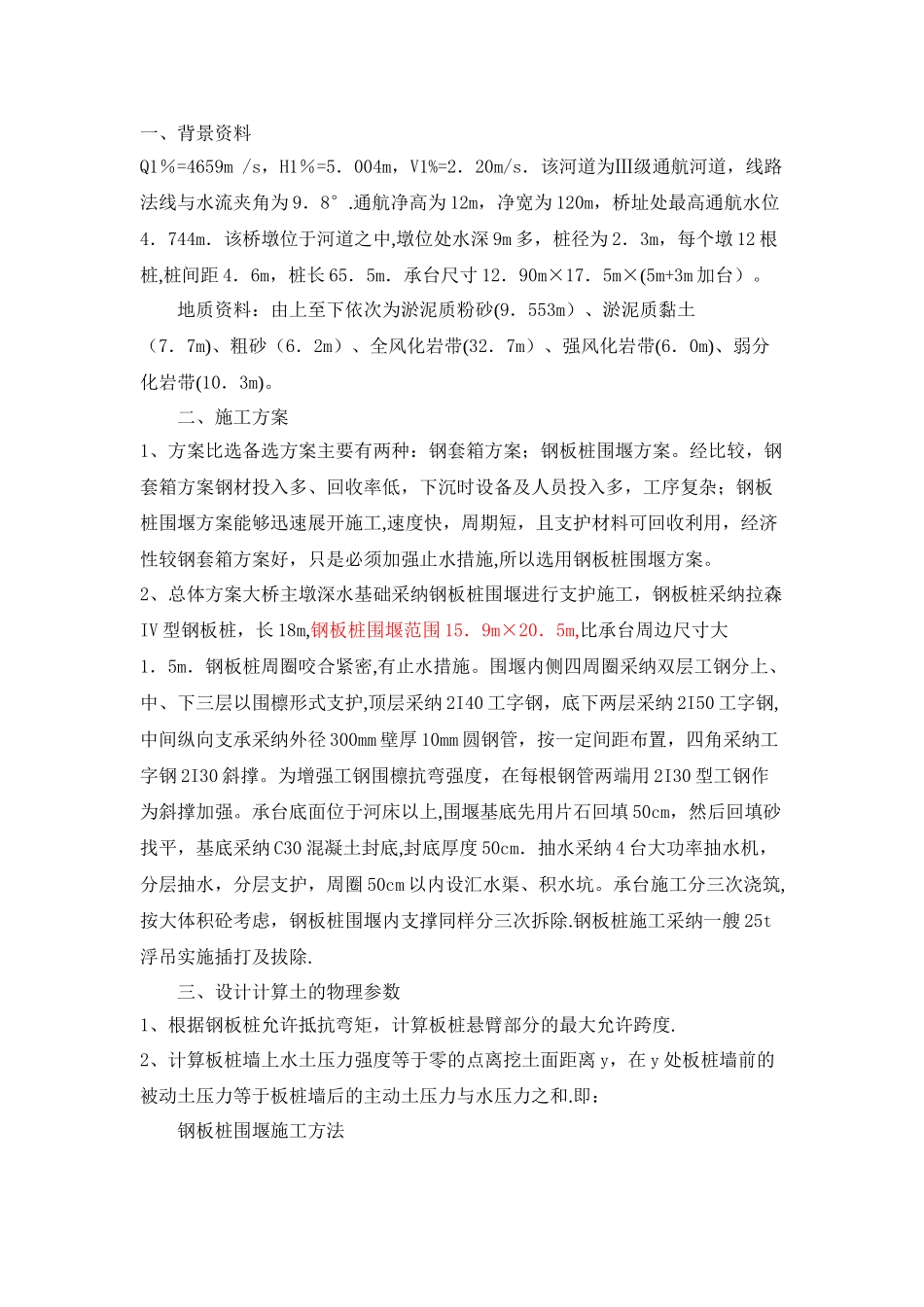

一、背景资料Q1％=4659m /s，H1％=5．004m，V1%=2．20m/s．该河道为Ⅲ级通航河道，线路法线与水流夹角为 9．8°.通航净高为 12m，净宽为 120m，桥址处最高通航水位4．744m．该桥墩位于河道之中,墩位处水深 9m 多，桩径为 2．3m，每个墩 12 根桩,桩间距 4．6m，桩长 65．5m．承台尺寸 12．90m×17．5m×(5m+3m 加台）。 地质资料：由上至下依次为淤泥质粉砂(9．553m）、淤泥质黏土（7．7m)、粗砂（6．2m）、全风化岩带(32．7m）、强风化岩带(6．0m)、弱分化岩带(10．3m)。 二、施工方案1、方案比选备选方案主要有两种：钢套箱方案；钢板桩围堰方案。经比较，钢套箱方案钢材投入多、回收率低，下沉时设备及人员投入多，工序复杂；钢板桩围堰方案能够迅速展开施工,速度快，周期短，且支护材料可回收利用，经济性较钢套箱方案好，只是必须加强止水措施,所以选用钢板桩围堰方案。2、总体方案大桥主墩深水基础采纳钢板桩围堰进行支护施工，钢板桩采纳拉森IV 型钢板桩，长 18m,钢板桩围堰范围 15．9m×20．5m,比承台周边尺寸大1．5m．钢板桩周圈咬合紧密,有止水措施。围堰内侧四周圈采纳双层工钢分上、中、下三层以围檩形式支护,顶层采纳 2I40 工字钢，底下两层采纳 2I50 工字钢,中间纵向支承采纳外径 300mm 壁厚 10mm 圆钢管，按一定间距布置，四角采纳工字钢 2I30 斜撑。为增强工钢围檩抗弯强度，在每根钢管两端用 2I30 型工钢作为斜撑加强。承台底面位于河床以上,围堰基底先用片石回填 50cm，然后回填砂找平，基底采纳 C30 混凝土封底,封底厚度 50cm．抽水采纳 4 台大功率抽水机，分层抽水，分层支护，周圈 50cm 以内设汇水渠、积水坑。承台施工分三次浇筑,按大体积砼考虑，钢板桩围堰内支撑同样分三次拆除.钢板桩施工采纳一艘 25t浮吊实施插打及拔除. 三、设计计算土的物理参数1、根据钢板桩允许抵抗弯矩，计算板桩悬臂部分的最大允许跨度.2、计算板桩墙上水土压力强度等于零的点离挖土面距离 y，在 y 处板桩墙前的被动土压力等于板桩墙后的主动土压力与水压力之和.即： 钢板桩围堰施工方法1、施工准备将钢板桩运到施工场地后,钢板桩在拼组前必须对其进行检查、丈量、分类、编号，同时对两侧锁口用一块同型号长 2～3m 的短桩作通过试验，以 2～3 人拉动通过为宜，或采纳卷扬机拖拉。锁口通不过或桩身有弯曲、扭曲、死弯等缺陷，采纳冷弯，热敲(温度不超过 800～1000℃）,焊补、铆补、割除、接长等方...
