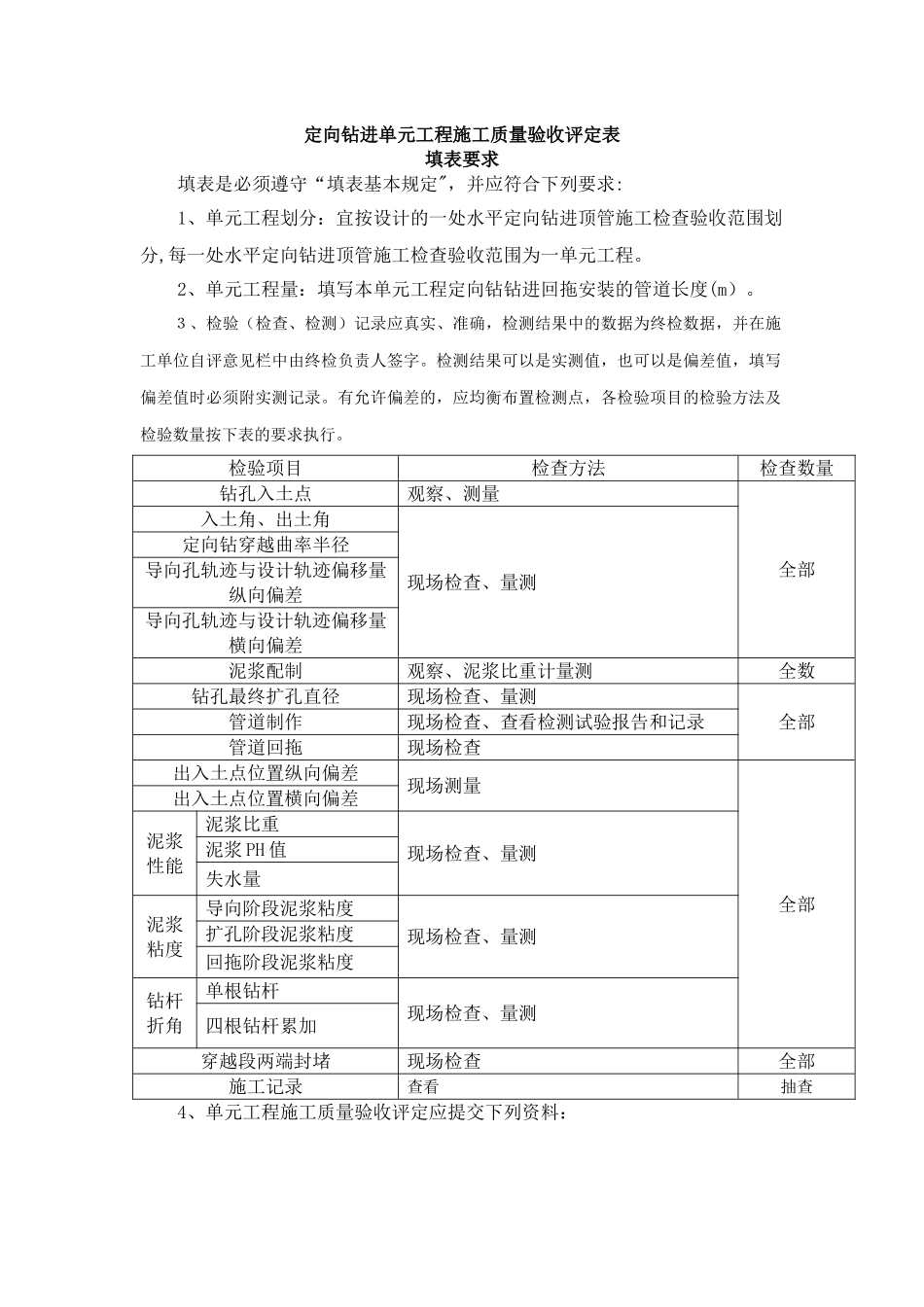

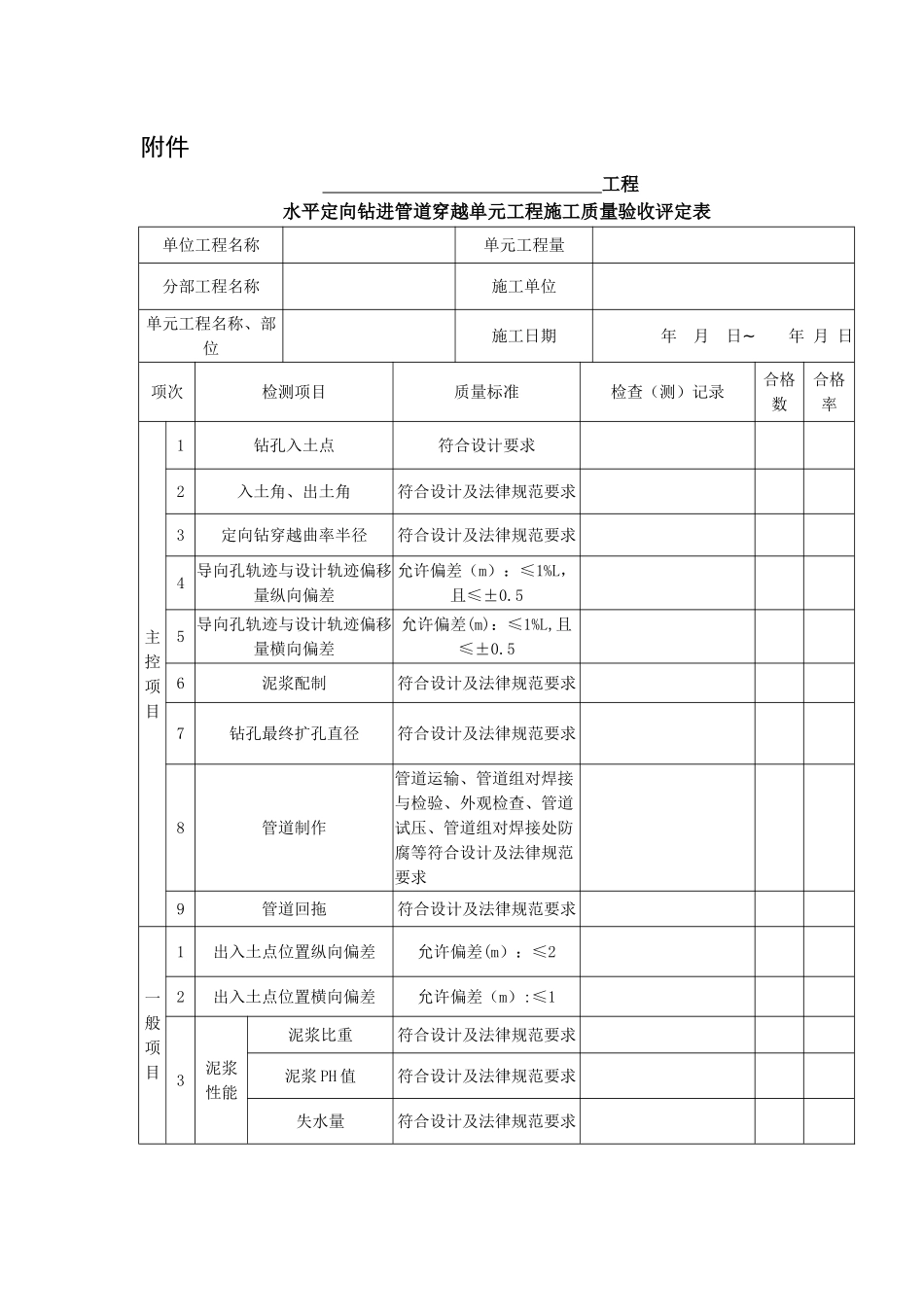

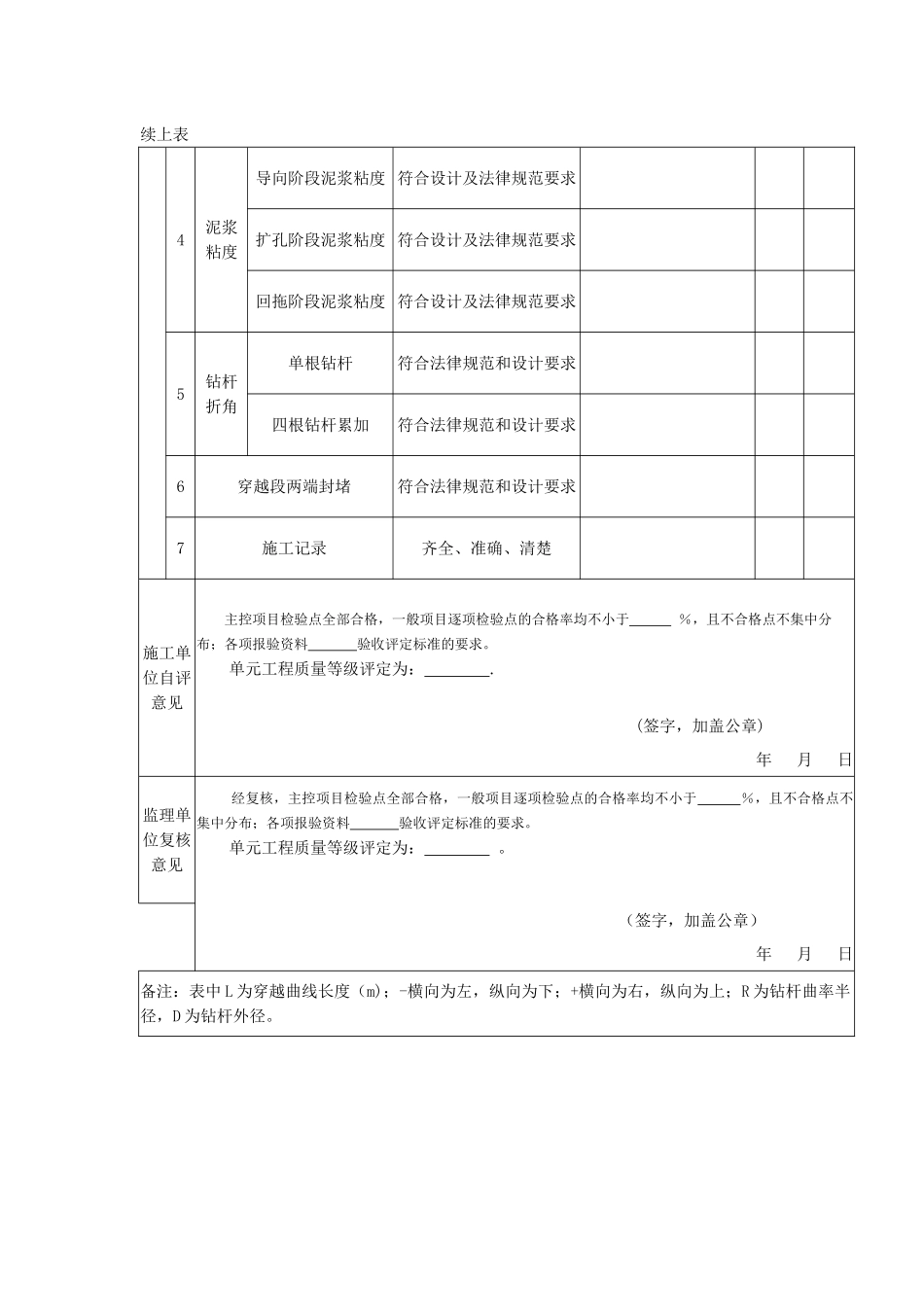

附件 工程水平定向钻进管道穿越单元工程施工质量验收评定表 单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年 月 日~ 年 月 日项次检测项目质量标准 检查（测）记录合格数合格率主控项目1钻孔入土点符合设计要求2入土角、出土角符合设计及法律规范要求3定向钻穿越曲率半径符合设计及法律规范要求4 导向孔轨迹与设计轨迹偏移量纵向偏差允许偏差（m）：≤1%L，且≤±0.55 导向孔轨迹与设计轨迹偏移量横向偏差允许偏差(m)：≤1%L,且≤±0.56泥浆配制符合设计及法律规范要求7钻孔最终扩孔直径符合设计及法律规范要求8管道制作管道运输、管道组对焊接与检验、外观检查、管道试压、管道组对焊接处防腐等符合设计及法律规范要求9管道回拖符合设计及法律规范要求一般项目1出入土点位置纵向偏差允许偏差(m）：≤22出入土点位置横向偏差允许偏差（m）:≤13泥浆性能泥浆比重符合设计及法律规范要求泥浆 PH 值符合设计及法律规范要求失水量符合设计及法律规范要求续上表4泥浆粘度导向阶段泥浆粘度 符合设计及法律规范要求扩孔阶段泥浆粘度 符合设计及法律规范要求回拖阶段泥浆粘度 符合设计及法律规范要求5钻杆折角单根钻杆符合法律规范和设计要求四根钻杆累加符合法律规范和设计要求6穿越段两端封堵符合法律规范和设计要求7施工记录齐全、准确、清楚施工单位自评意见主控项目检验点全部合格，一般项目逐项检验点的合格率均不小于 ％，且不合格点不集中分布；各项报验资料 验收评定标准的要求。单元工程质量等级评定为： . (签字，加盖公章)年 月 日 监理单位复核意见经复核，主控项目检验点全部合格，一般项目逐项检验点的合格率均不小于 ％，且不合格点不集中分布；各项报验资料 验收评定标准的要求。单元工程质量等级评定为： 。 （签字，加盖公章）年 月 日 备注：表中 L 为穿越曲线长度（m)；-横向为左，纵向为下；+横向为右，纵向为上；R 为钻杆曲率半径，D 为钻杆外径。定向钻进单元工程施工质量验收评定表填表要求填表是必须遵守“填表基本规定"，并应符合下列要求:1、单元工程划分：宜按设计的一处水平定向钻进顶管施工检查验收范围划分,每一处水平定向钻进顶管施工检查验收范围为一单元工程。2、单元工程量：填写本单元工程定向钻钻进回拖安装的管道长度(m）。３、检验（检查、检测）记录应真实、准确，检测结果中的数据为终检数据，并在施工单位自评意见栏中由终检负责人签字。检测结果可...
